модель 2004 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400

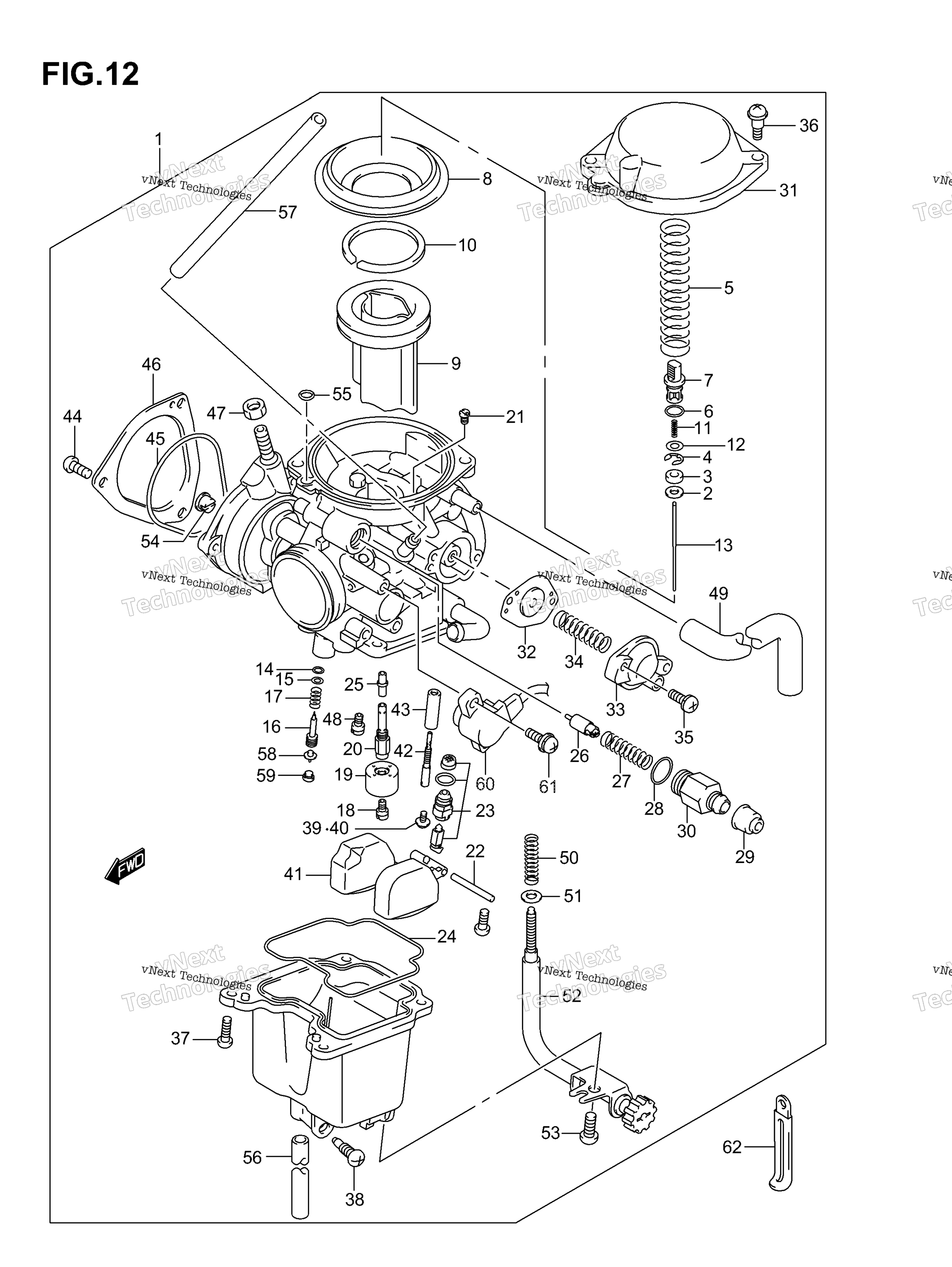

Схема карбюратора для LT-Z400
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY MODEL K3/K4 E33 art. 13200-07G11-000
По запросу
1
CARBURETOR ASSY MODEL K5 E28 art. 13200-07G20-000
По запросу
1
CARBURETOR ASSY MODEL K5 E33 art. 13200-07G30-000
По запросу
1
CARBURETOR ASSY MODEL K6/K7 E28 art. 13200-07G40-000
По запросу
1
CARBURETOR ASSY MODEL K6/K7 E33; Includes Item(s) 2 - 61 art. 13200-07G50-000
По запросу
1
CARBURETOR ASSY MODEL K3 E3,E28 MODEL K4 E28 art. 13200-07G02-000
По запросу
2
WASHER art. 13291-29FA0-000
По запросу
3
RING art. 13387-13F00-000
По запросу
4
E RING art. 13394-17E60-000
По запросу
5
SPRING art. 13503-07G00-000
По запросу
6
O RING art. 09280-05004-000
По запросу
7
Направляющая Suzuki art. 13418-33E00-000
По запросу
8
DIAPHRAGM art. 13507-07G01-000
По запросу
9
Поршень карбюратора Suzuki art. 13501-29FA0-000
от 6 080 ₽
10
RING art. 13504-14E00-000
По запросу
11
SPRING art. 13481-04F00-000
По запросу
12
WASHER art. 13382-19E00-000
По запросу
13
JET NEEDLE (5E26-1) art. 13383-07G00-000
По запросу
14
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
15
Шайба Suzuki art. 13291-29900-000
По запросу
16
ADJUSTER MODEL K3/K4 art. 13279-20B00-000
По запросу
16
ADJUSTER MODEL K5/K6/K7 art. 13279-44F00-000
По запросу
17
SPRING art. 13268-48700-000
По запросу
18
MAIN JET (#130) art. 09491-26016-000
По запросу
19
RING art. 13331-07G10-000
По запросу
20
JET HOLDER art. 13342-07G10-000
По запросу
21
JET art. 09493-33002-000
По запросу
22
PIN art. 13254-01010-000
По запросу
23
NEEDLE VALVE ASSY art. 13370-07G01-000
По запросу
24
Прокладка Suzuki art. 13258-04F00-000
По запросу
25
NEEDLE JET (P-0M) art. 13341-07G00-000
По запросу
26
PLUNGER ASSY art. 13411-07G00-000
По запросу
27
SPRING art. 13417-07F00-000
По запросу
28
Уплотнительное кольцо Suzuki art. 13278-47091-000
По запросу
29
CAP art. 13681-04011-000
По запросу
30
GUIDE HOLDER art. 13418-07G10-000
По запросу
31
DIAPHRAGM COVER MODEL K3/K4 art. 13502-08F00-000
По запросу
31
DIAPHRAGM COVER MODEL K5/K6/K7 art. 13502-41F00-000
По запросу
32
Диафрагма карбюратора Suzuki art. 13480-10F01-000
По запросу
33
COVER ASSY art. 13502-10F00-000
По запросу
34
SPRING art. 13481-41F20-000
По запросу
35
SCREW art. 13601-04148-000
По запросу
36
Винт Suzuki art. 13247-33E00-000
По запросу
37
SCREW art. 02112-04107-000
По запросу
38
SCREW art. 13247-02340-000
По запросу
39
SCREW art. 02112-0408A-000
По запросу
40
SCREW art. 13602-05A10-000
По запросу
41
FLOAT ASSY art. 13250-04F00-000
По запросу
42
PILOT JET (#22.5) art. 09492-22014-000
По запросу
43
PIPE art. 13356-27A00-000
По запросу
44
SCREW art. 02112-0406B-000
По запросу
45
O RING art. 13673-20B00-000
По запросу
46
COVER art. 13502-02C10-000
По запросу
47
NUT art. 13607-98410-000
По запросу
48
STARTER JET (#60.0) art. 09491-60010-000
По запросу
49
HOSE art. 13686-07G01-000
По запросу
50
SPRING art. 13268-03110-000
По запросу
51
WASHER art. 13615-05G00-000
По запросу
52
ADJUST SCREW ASSY art. 13267-07G00-000
По запросу
53
SCREW art. 02112-05107-000
По запросу
54
CABLE GUIDE art. 13579-05G00-000
По запросу
55
Уплотнительное кольцо Suzuki art. 13295-33010-000
от 420 ₽
56
HOSE art. 13684-07G00-000
По запросу
57
HOSE (5X9X600) MODEL K3/K4/K5 L:600!175 art. 09352-50006-600
По запросу
58
PLUG E3,E28 art. 13357-36A00-000
По запросу
59
PLUG E33 art. 13281-05A00-000
По запросу
60
SENSOR ASSY MODEL K5/K6/K7 art. 13580-21F01-000
По запросу
61
SCREW MODEL K5/K6/K7 art. 13602-19B50-000
По запросу
62
CLAMP, CARB DRAIN HOSE art. 09404-06429-000
По запросу
