модель 2004 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400

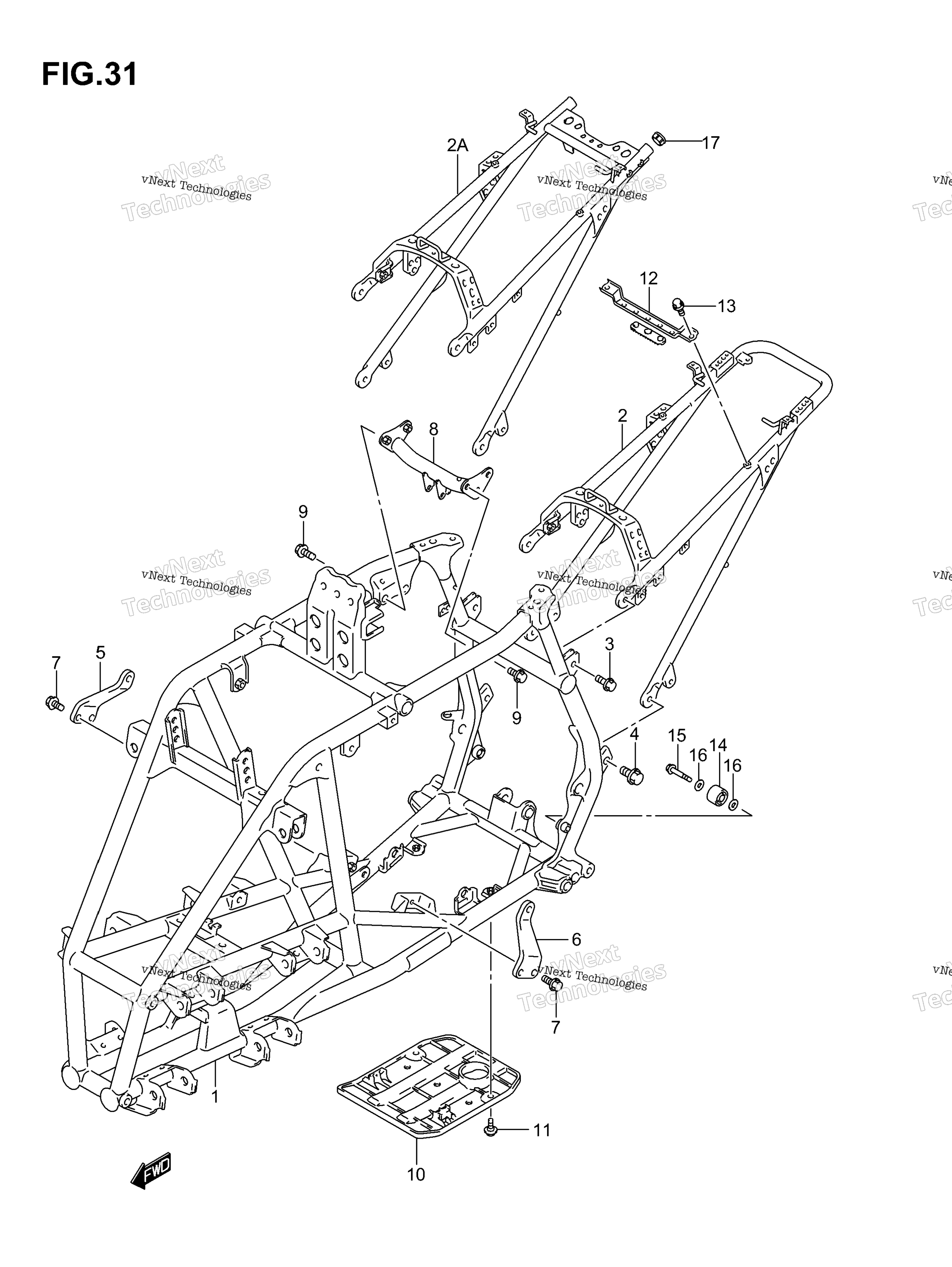

Схема рамы (Model K3/K4) для LT-Z400
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (GRAY) MODEL K4 art. 41100-07GV0-YU8
По запросу
1
FRAME (BLACK) LT-Z400Z K4 art. 41100-07GV0-019
По запросу
2
RAIL, SEAT (BLACK) LT-Z400ZK4 E28 art. 41200-07G20-019
По запросу
2
RAIL, SEAT (BLACK) LT-Z400ZK4 E33 art. 41200-07G10-019
По запросу
2
RAIL, SEAT (SILVER) MODEL K4 E28 art. 41200-07G20-YD8
По запросу
2
RAIL, SEAT (SILVER) MODEL K3 art. 41200-07G00-YD8
По запросу
3
BOLT, UPPER MODEL K4 art. 09103-08400-000
По запросу
3
BOLT, UPPER MODEL K3 art. 09103-08266-000
По запросу
4
BOLT, LOWER art. 09103-10310-000
По запросу
5
PLATE, MOUNT FRONT RH art. 41911-07G00-000
По запросу
6
PLATE, MOUNT FRONT LH art. 41912-07G00-000
По запросу
7
BOLT art. 01550-0820A-000
По запросу
8
PLATE, MOUNT UPPER art. 41990-07G40-000
По запросу
9
BOLT art. 01550-0816A-000
По запросу
10
PROTECTOR, ENGINE art. 42511-07G00-000
По запросу
11
BOLT art. 09111-06085-000
По запросу
12
PLATE, BATTERY art. 41560-07G30-000
По запросу
13
BOLT art. 01550-0616A-000
По запросу
14
ROLLER, CHAIN CONTROL art. 43910-37F00-000
По запросу
15
BOLT art. 09103-08083-000
По запросу
16
WASHER art. 09181-08111-000
По запросу
17
CAP, SEAT RAIL MODEL K4 art. 43978-24500-000
По запросу
