модель 2004 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400

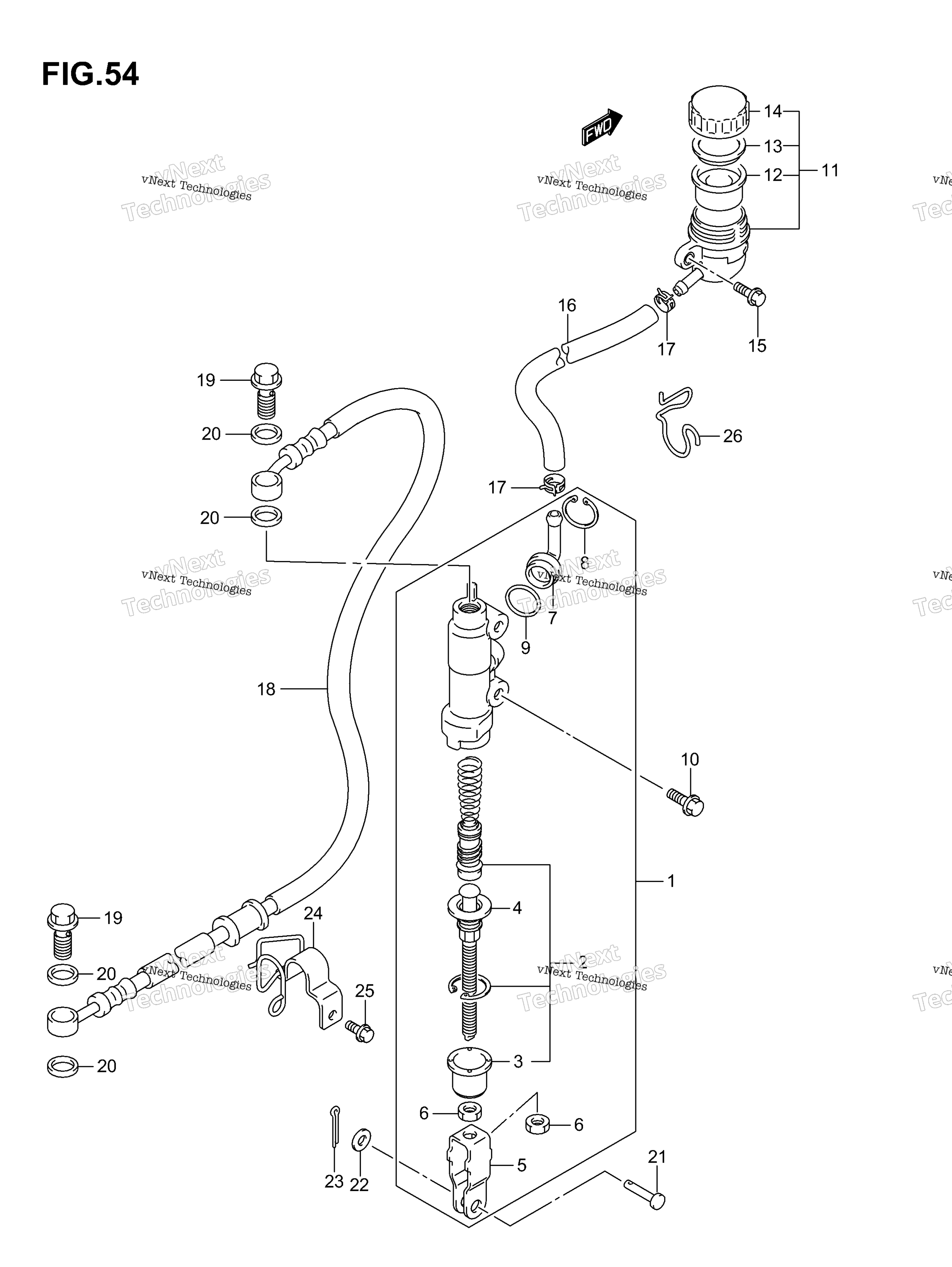

Схема заднего главного цилиндра тормоза для LT-Z400
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY, REAR MASTER Includes Item(s) 2 - 9 art. 69600-07G00-000
По запросу
2
Поршень тормозного цилиндра Suzuki art. 69600-34820-000
По запросу
3
BOOT art. 69691-00A00-000
По запросу
4
ROD, PUSH art. 69670-07G00-000
По запросу
5
YOKE art. 69692-07G00-000
По запросу
6
NUT art. 69693-05A00-000
По запросу
7
CONNECTOR art. 69672-00B20-000
По запросу
8
CIRCLIP art. 69674-00B20-000
По запросу
9
O RING art. 69686-34200-000
По запросу
10
BOLT art. 09103-06202-000
По запросу
11
Бачок томозной жидкости Suzuki art. 69740-03D00-000
По запросу
12
DIAPHRAGM art. 69667-00B20-000
По запросу
13
PLATE art. 69668-00B20-000
По запросу
14
CAP art. 69669-03D00-000
По запросу
15
Болт Suzuki art. 01547-0612B-000
По запросу
16
HOSE, REAR RESERVOIR TANK art. 69730-07G00-000
По запросу
17
CLIP art. 09401-12404-000
По запросу
18
HOSE, REAR BRAKE art. 69480-07G02-000
По запросу
19
BOLT MODEL K6/K7 art. 09360-10062-000
По запросу
20
Шайба Suzuki art. 09161-10009-000
от 221 ₽
21
PIN art. 09200-08048-000
По запросу
22
WASHER art. 09160-08090-000
По запросу
23
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
24
CLAMP, RR BRAKE HOSE MODEL K3/K4 art. 69260-07G10-000
По запросу
25
BOLT art. 01547-0610B-000
По запросу
26
GUIDE, RR RSVR TANK HOSE art. 69738-07G00-000
По запросу
