модель 2004 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400

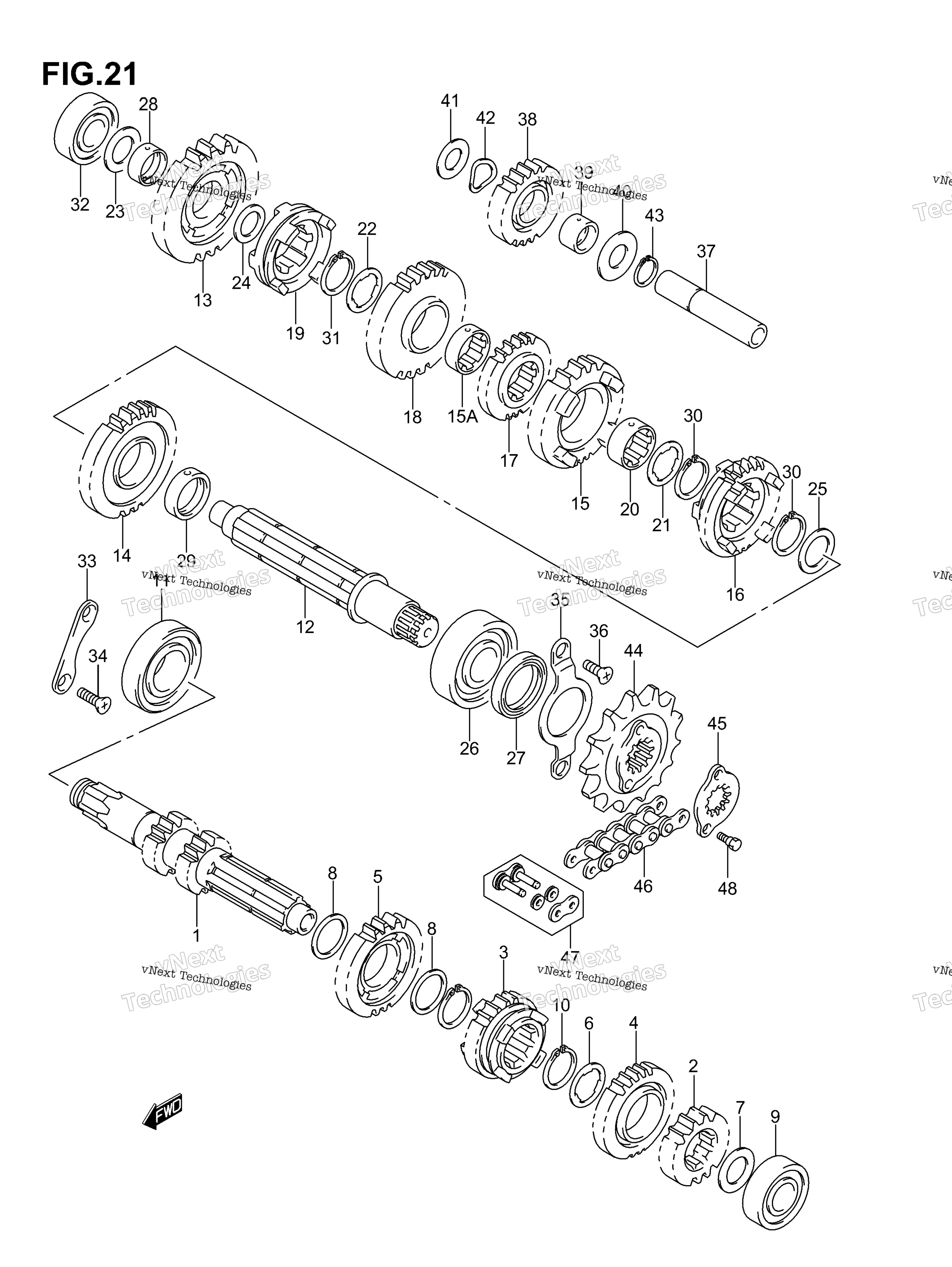

Схема трансмиссии для LT-Z400
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:13) art. 24120-07G00-000
По запросу
2
GEAR, 2ND DRIVE (NT:18) art. 24221-07G00-000
По запросу
3
GEAR, 3RD DRIVE (NT:21) art. 24231-07G00-000
По запросу
4
GEAR, 4TH DRIVE (NT:23) art. 24241-07G00-000
По запросу
5
GEAR, 5TH DRIVE (NT:26) art. 24251-07G00-000
По запросу
6
WASHER, 4TH art. 09167-25012-000
По запросу
7
Шайба 17х30х1,0 Suzuki 09181-17223 art. 09181-17223-000
По запросу
8
WASHER, 5TH (25X32X1.0) art. 09181-25139-000
По запросу
9
BEARING, CNTR SHAFT LH 17X40X12 art. 09262-17027-000
По запросу
10
CIRCLIP, 4TH/5TH DRIVE art. 09380-25003-000
По запросу
11
BEARING, CNTR SHAFT RH 25X52X15 art. 09262-25122-000
По запросу
12
DRIVE SHAFT art. 24130-07G00-000
По запросу
13
GEAR, 1ST DRIVEN (NT:33) art. 24311-07G00-000
По запросу
14
GEAR, 2ND DRIVEN (NT:30) art. 24321-07G00-000
По запросу
15
BUSH, REVERSE DRIVEN art. 24332-24510-000
По запросу
15
GEAR, 3RD DRIVEN (NT:26) art. 24331-07G00-000
По запросу
16
GEAR, 4TH DRIVEN (NT:23) art. 24341-07G01-000
По запросу
17
GEAR, 5TH DRIVEN (NT:22) art. 24351-07G00-000
По запросу
18
GEAR, REVERSE DRIVEN (NT:28) art. 24571-07G01-000
По запросу
19
DOG, REVERSE art. 24581-07G00-000
По запросу
20
BUSH, 3RD DRIVEN art. 29215-07G00-000
По запросу
21
WASHER, 3RD DRIVEN art. 09167-25016-000
По запросу
22
WASHER, REVERSE DRIVEN art. 09167-25016-000
По запросу
23
Шайба 17х30х1,0 Suzuki 09181-17223 art. 09181-17223-000
По запросу
24
WASHER, 1ST DRIVEN LH 20X30X1.0 art. 09181-20195-000
По запросу
25
Шайба Suzuki art. 09181-25167-000
от 420 ₽
26
BEARING, DRIVE SHAFT LH 25X62X17 art. 09262-25125-000
По запросу
27
SEAL, DRIVE SHAFT OIL 25X38X6 art. 09283-25086-000
По запросу
28
BUSH, 1ST DRIVEN art. 09300-20033-000
По запросу
29
BUSH, 2ND DRIVEN art. 09300-25020-000
По запросу
30
CIRCLIP, 2ND/3RD DRIVEN art. 09380-25003-000
По запросу
31
CIRCLIP, REVERSE DRIVEN art. 09380-25003-000
По запросу
32
BEARING, DRIVE SHAFT RH 17X40X12 art. 09262-17023-000
По запросу
33
RETAINER, COUNTER SHAFT RH art. 24741-05G00-000
По запросу
34
SCREW (6X12) art. 09126-06011-000
По запросу
35
RETAINER, DRIVE SHAFT OIL SEAL art. 24751-07G00-000
По запросу
36
BOLT, RETAINER art. 09126-06007-000
По запросу
37
SHAFT, REVERSE IDLE art. 24551-05G00-000
По запросу
38
GEAR, REVERSE IDLE (NT:24) art. 24561-07G00-000
По запросу
39
BUSH, REVERSE art. 24562-05G00-000
По запросу
40
WASHER (17X28X1.0) art. 09181-17195-000
По запросу
41
WASHER (17X36X1.0) art. 09181-17021-000
По запросу
42
WAVE WASHER art. 09164-22011-000
По запросу
43
CIRCLIP art. 08331-31179-000
По запросу
44
SPROCKET, ENGINE (NT:14) art. 27511-07G00-000
По запросу
45
Пластина прижимная Suzuki art. 27512-07G00-000
По запросу
46
CHAIN ASSY (RK520SM0Z10S,96L) art. 27600-43B20-096
По запросу
47
JOINT SET OPT art. 27620-43B20-000
По запросу
48
BOLT art. 09111-06039-000
По запросу
