модель 2004 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400

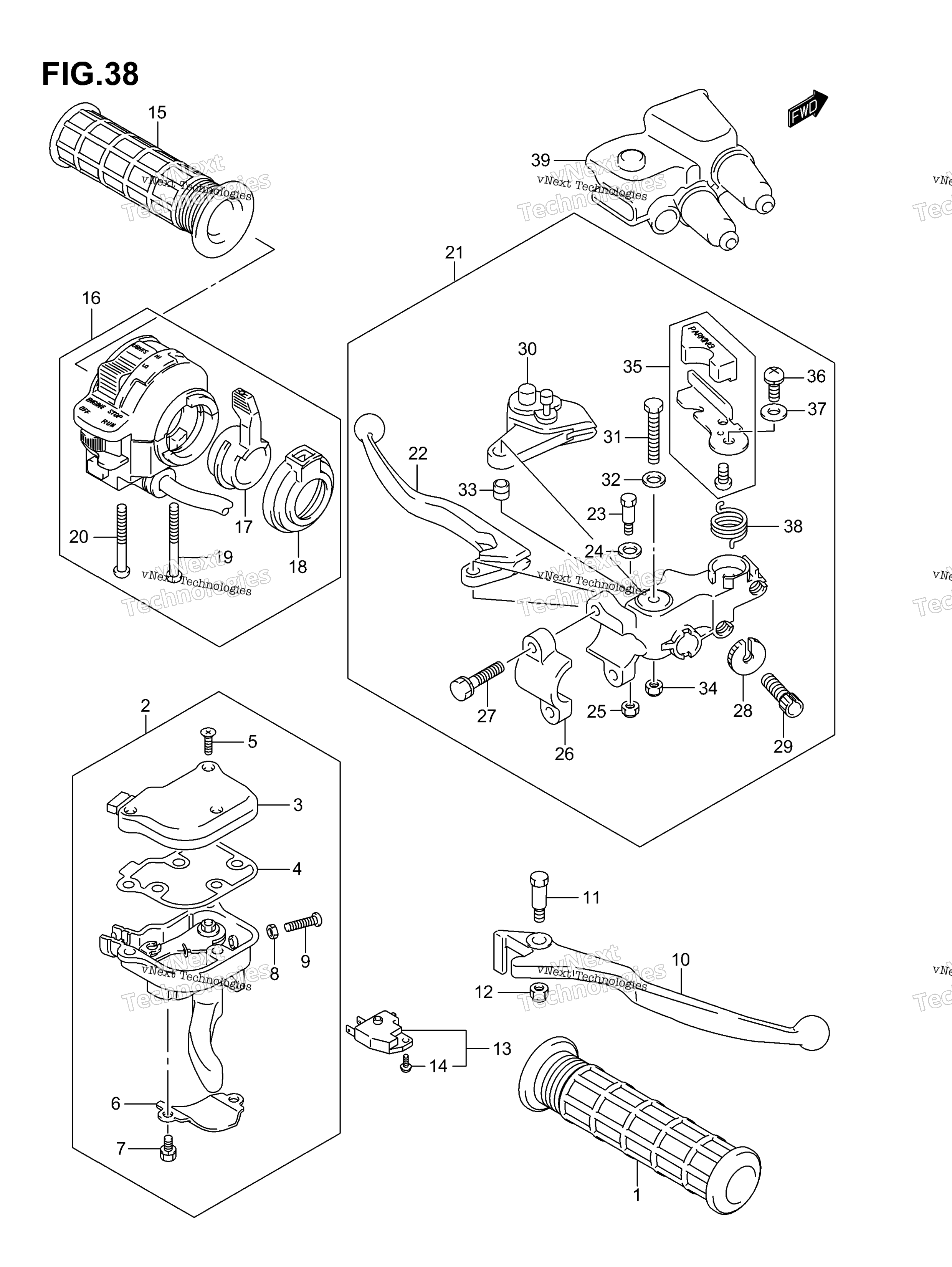

Схема рычага руля (Model K3) для LT-Z400
Схема
Детали
Номер
Наименование детали
Цена
1
GRIP (BLACK) art. 57211-22A01-291
По запросу
2
CASE ASSY, THROTTLE Includes Item(s) 3 - 9 art. 57100-07G00-000
По запросу
3
CAP art. 57121-07G00-000
По запросу
4
GASKET art. 57157-07G00-000
По запросу
5
SCREW art. 57128-07G00-000
По запросу
6
HOLDER art. 57126-07G00-000
По запросу
7
BOLT art. 57127-07G00-000
По запросу
8
NUT art. 08310-0005A-000
По запросу
9
Винт Suzuki art. 02112-0520B-000
от 168 ₽
10
Ручка тормоза переднего правая 57421-39D20 art. 57421-39D20-000
от 3 675 ₽
11
BOLT, PIVOT art. 57431-04F00-000
По запросу
12
NUT art. 57433-09F00-000
По запросу
13
Концевик рычага стояночного тормоза Suzuki art. 57460-14J02-000
от 3 633 ₽
14
SCREW art. 57465-17C00-000
По запросу
15
GRIP (BLACK) art. 57211-22A01-291
По запросу
16
SWITCH ASSY, HANDLE LH F.NO.129635%; Includes Item(s) 17 - 20 art. 37400-07G90-000
По запросу
17
LEVER, CHOKE art. 37571-19B01-000
По запросу
18
COVER, CHOKE art. 37576-19B01-000
По запросу
19
SCREW art. 02112-05457-000
По запросу
20
SCREW art. 02112-05407-000
По запросу
21
LEVER SET, CLUTCH Includes Item(s) 22 - 38 art. 57500-07G13-000
По запросу
22
LEVER art. 57621-07G01-000
По запросу
23
BOLT, PIVOT art. 57513-07G00-000
По запросу
24
WASHER art. 57432-07G00-000
По запросу
25
Гайка Suzuki art. 08319-2106B-000
По запросу
26
HOLDER art. 57512-07G00-000
По запросу
27
BOLT art. 01547-0620B-000
По запросу
28
NUT, ADJUSTER art. 57442-07G01-000
По запросу
29
BOLT, ADJUSTER art. 57441-45C01-000
По запросу
30
LOCK SET, PARKING LOCK art. 57800-07850-000
По запросу
31
BOLT, PARKING LOCK art. 57431-07G00-000
По запросу
32
WASHER art. 08322-0106B-000
По запросу
33
SPACER art. 57623-07G00-000
По запросу
34
Гайка Suzuki art. 08319-2106B-000
По запросу
35
KNOB SET, PARKING art. 57700-07850-000
По запросу
36
SCREW, PARKING PLATE art. 57619-07G00-000
По запросу
37
WASHER art. 57618-07G00-000
По запросу
38
SPRING, RETURN art. 57624-07G00-000
По запросу
39
COVER, LEVER art. 57541-07G00-000
По запросу
