модель 2004 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400

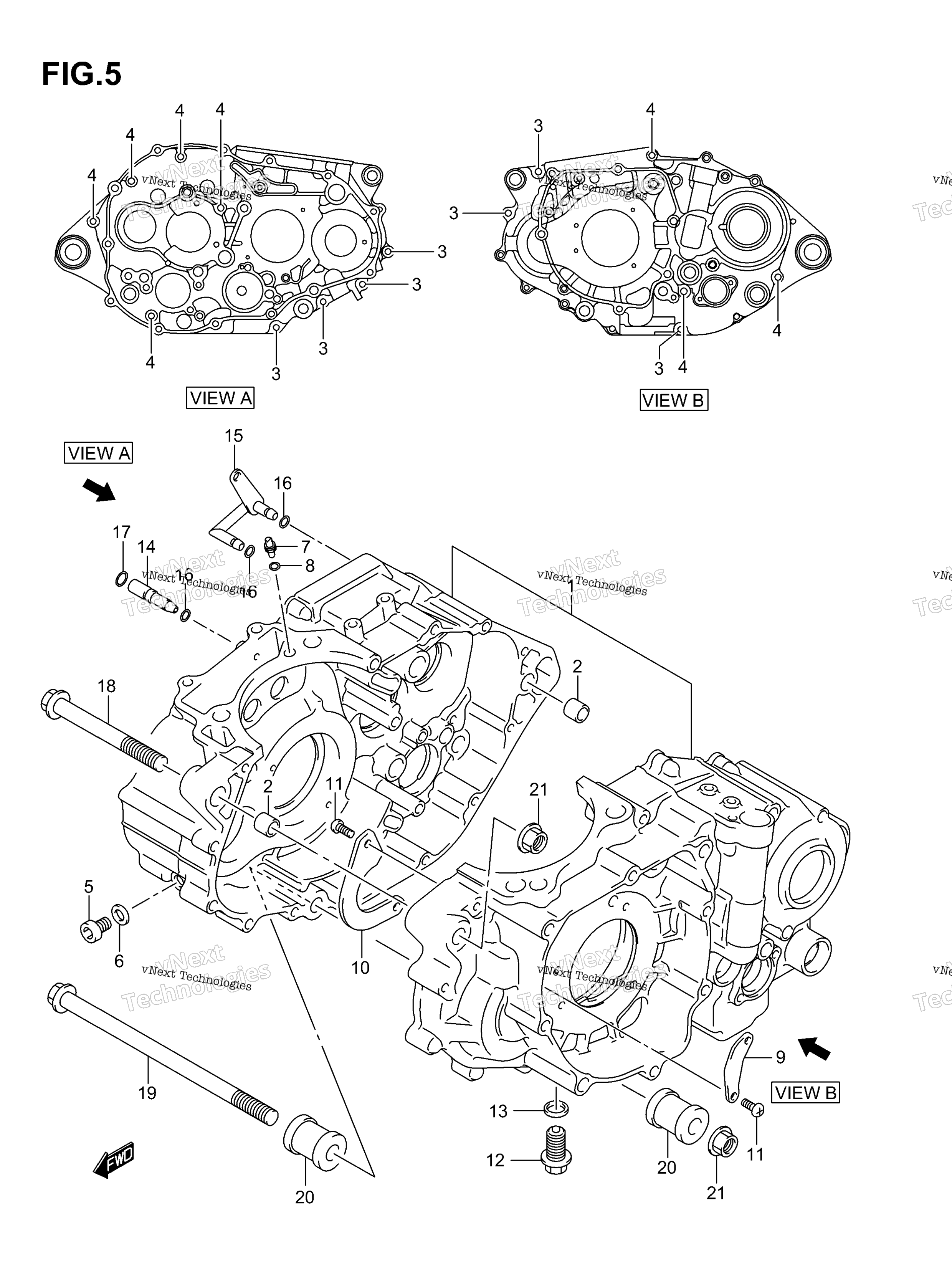

Схема картера для LT-Z400
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET MODEL K5/K6/K7; Includes Item(s) 2 - 4 art. 11301-07812-000
По запросу
2
PIN art. 04211-13189-000
По запросу
3
BOLT art. 01547-0640B-000
По запросу
4
BOLT art. 01547-0670B-000
По запросу
5
PLUG, OIL GALLERY art. 09248-10010-000
По запросу
6
GASKET art. 09168-10002-000
По запросу
7
JET, OIL GALLERY CYLINDER art. 09493-28010-000
По запросу
8
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
9
SEPARATOR, OIL NO.1 art. 11323-29F00-000
По запросу
10
SEPARATOR, OIL NO.2 art. 11324-29F00-000
По запросу
11
SCREW, SEPARATOR art. 02112-0612A-000
По запросу
12
Сливной болт масла Suzuki art. 09247-12011-000
от 473 ₽
12
Пробка сливная Suzuki art. 09247-12106-000
от 421 ₽
13
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
14
PIPE, OIL INNER NO.1 art. 11451-29F00-000
По запросу
15
PIPE, T/M OIL INNER NO.2 art. 11460-07G00-000
По запросу
16
O RING (D:1.9,ID:4.8) art. 09280-05004-000
По запросу
17
O RING (D:1.9,ID:6.8) art. 09280-07004-000
По запросу
18
BOLT (10X100) art. 09103-10110-000
По запросу
19
BOLT (10X180) art. 09103-10136-000
По запросу
20
SPACER, ENGINE MOUNTING (L:30) art. 11611-09F51-000
По запросу
21
NUT art. 09159-10115-000
По запросу
