модель 2004 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400

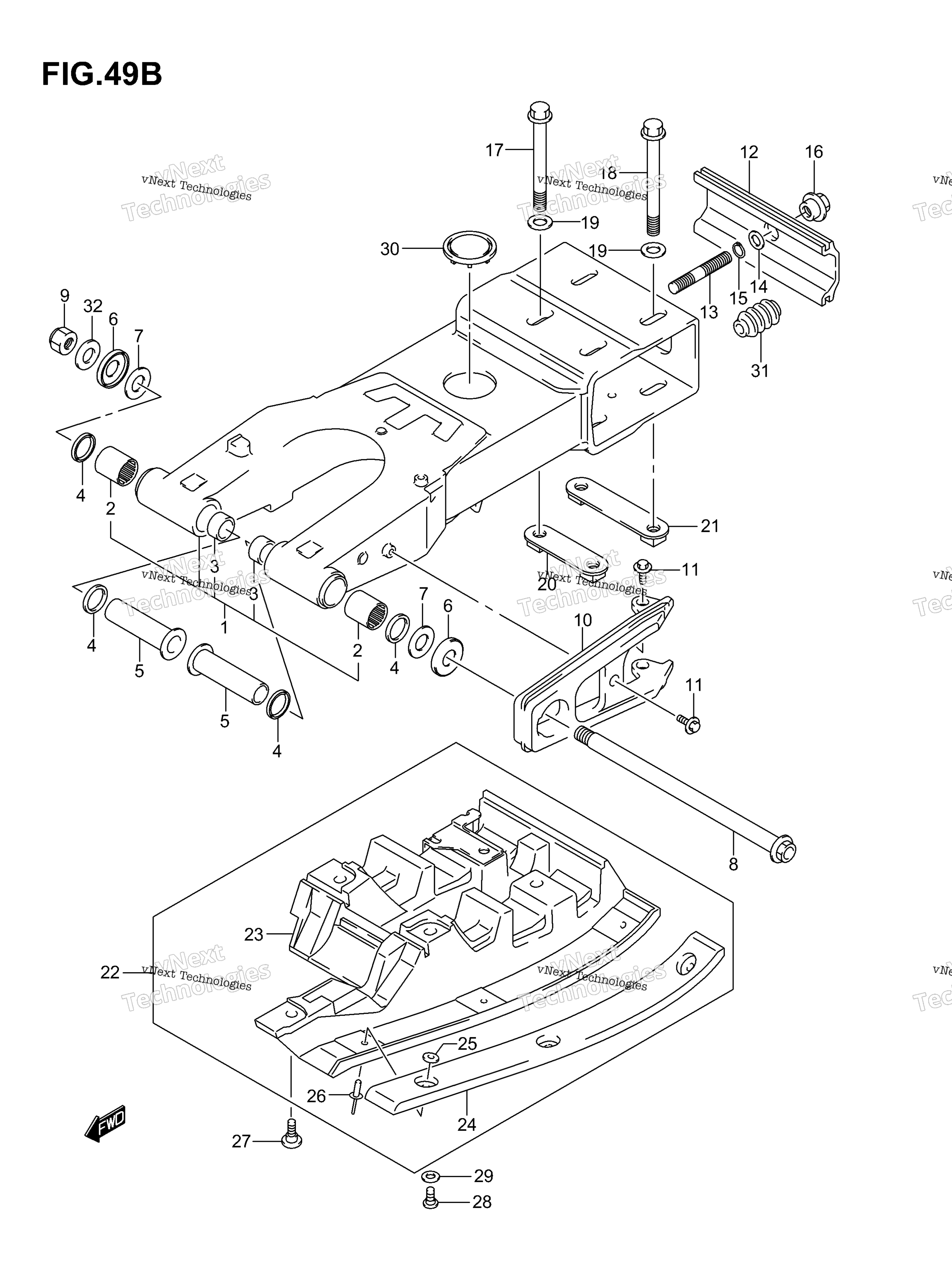

Схема задний Swinging Arm (Model K4 / K5 / K6 / K7) для LT-Z400
Схема
Детали
Номер
Наименование детали
Цена
1
SWINGING ARM SET, REAR MODEL K5/K6/K7; Includes Item(s) 2 - 3 art. 61101-07830-000
По запросу
1
SWINGING ARM SET, REAR MODEL K4 art. 61101-07820-000
По запросу
2
BEARING, PIVOT art. 09263-22017-000
По запросу
3
BUSH, RR SWINGING ARM PIVOT art. 61261-07G00-000
По запросу
4
SEAL, PIVOT BEARING art. 09285-22006-000
По запросу
5
SPACER art. 61252-07G00-000
По запросу
6
COVER, PIVOT DUST art. 61262-28C11-000
По запросу
7
WASHER, THRUST art. 08211-17341-000
По запросу
8
SHAFT, PIVOT art. 61211-07G10-000
По запросу
9
NUT art. 09159-16007-000
По запросу
10
BUFFER, CHAIN TOUCH DEFENSE art. 61273-07G01-000
По запросу
11
BOLT art. 09116-06192-000
По запросу
12
PLATE, CHAIN ADJUSTER art. 61421-07G00-000
По запросу
13
BOLT, CHAIN ADJUSTER art. 09108-12014-000
По запросу
14
WASHER, CHAIN ADJUSTER NUT art. 09160-20081-000
По запросу
15
CIRCLIP art. 08331-3120A-000
По запросу
16
NUT, CHAIN ADJUSTER art. 61422-07G00-000
По запросу
17
BOLT, FR art. 09103-12074-000
По запросу
18
BOLT, RR art. 09103-12075-000
По запросу
19
WASHER art. 09160-12103-000
По запросу
20
WASHER, AXLE HOUSING SET FR art. 61470-07G10-000
По запросу
21
WASHER, AXLE HOUSING SET RR art. 61480-07G10-000
По запросу
22
GUARD SET, SWINGING ARM UNDER Includes Item(s) 23 - 26 art. 61305-07G10-000
По запросу
23
GUARD, SWINGING ARM UNDER art. 61391-07G10-000
По запросу
24
BUFFER, SWGARM GUARD art. 61396-07G20-000
По запросу
25
WASHER, BUFFER art. 09160-04027-000
По запросу
26
RIVET, BUFFER art. 09229-04048-000
По запросу
27
BOLT, GUARD art. 61393-09F10-000
По запросу
28
BOLT, GUARD CENTER art. 09106-08076-000
По запросу
29
WASHER, GUARD CENTER art. 08322-0110A-000
По запросу
30
CAP, RR SWINGING ARM art. 61222-05A01-000
По запросу
31
BOOT, CHAIN ADJUSTER BOLT art. 61425-07G00-000
По запросу
32
WASHER, PIVOT art. 09160-16031-000
По запросу
