модель 2004 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400

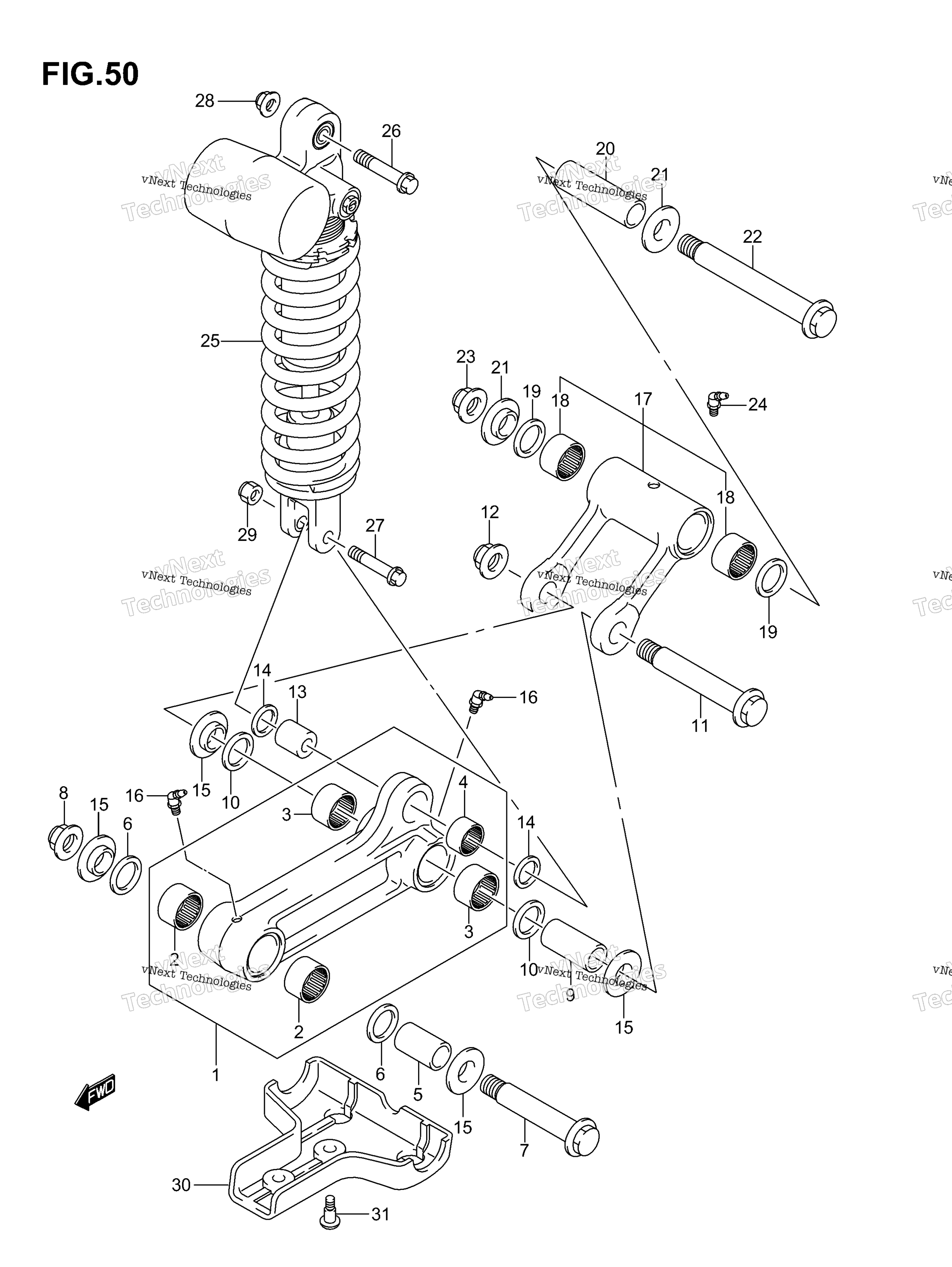

Схема рычага заднего амортизатора (Model K3/K4) для LT-Z400
Схема
Детали
Номер
Наименование детали
Цена
1
LEVER SET, CUSHION Includes Item(s) 2 - 4 art. 62600-07810-000
По запросу
2
Подшипник игольчатый 20х27х15 Suzuki art. 09263-20086-000
от 2 657 ₽
3
Подшипник игольчатый 20х27х15 Suzuki art. 09263-20086-000
от 2 657 ₽
4
BEARING, REAR (20X26X12) art. 09263-20083-000
По запросу
5
SPACER, FRONT art. 62317-37F00-000
По запросу
6
SEAL, FRONT DUST art. 62624-14500-000
По запросу
7
BOLT, FRONT art. 62658-07G00-000
По запросу
8
NUT art. 09159-12056-000
По запросу
9
SPACER, CENTER art. 62646-37F00-000
По запросу
10
SEAL, CENTER DUST art. 62624-14500-000
По запросу
11
BOLT, CENTER art. 62621-37F00-000
По запросу
12
NUT art. 09159-12056-000
По запросу
13
SPACER, REAR art. 62684-36E00-000
По запросу
14
SEAL, REAR art. 09284-20001-000
По запросу
15
SPACER, CUSHION LEVER SIDE art. 62647-37F00-000
По запросу
16
NIPPLE, GREASE art. 08351-3100A-000
По запросу
17
ROD SET, REAR CUSHION Includes Item(s) 18 art. 62600-07830-000
По запросу
18
Подшипник игольчатый 20х27х15 Suzuki art. 09263-20086-000
от 2 657 ₽
19
SEAL, DUST art. 62624-14500-000
По запросу
20
SPACER, ROD art. 62646-07G00-000
По запросу
21
SPACER, ROD SIDE art. 62647-37F00-000
По запросу
22
BOLT, ROD art. 62621-07G00-000
По запросу
23
NUT art. 09159-12056-000
По запросу
24
NIPPLE, GREASE art. 08351-3100A-000
По запросу
25
ABSORBER ASSY, REAR SHOCK LT-Z400Z K4 E28 FOR GY8 art. 62100-07G11-163
По запросу
25
ABSORBER ASSY, REAR SHOCK (YELLOW) LT-Z400Z K4 E33 FOR GY8 art. 62100-07G01-163
По запросу
25
ABSORBER ASSY, REAR SHOCK (RED) MODEL K4 E28 FOR YU1,30H art. 62100-07G11-37W
По запросу
25
ABSORBER ASSY, REAR SHOCK (RED) MODEL K4 E33 FOR YU1,30H art. 62100-07G01-37W
По запросу
25
ABSORBER ASSY, REAR SHOCK (RED) MODEL K3 E28 art. 62100-07G10-37W
По запросу
26
BOLT, UPPER art. 09103-10428-000
По запросу
27
BOLT, LOWER art. 09103-10325-000
По запросу
28
NUT, UPPER art. 09159-10115-000
По запросу
29
NUT, LOWER art. 09159-10067-000
По запросу
30
GUARD, REAR CUSHION LEVER art. 62681-07G00-000
По запросу
31
SCREW art. 09139-06120-000
По запросу
