модель 2004 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400

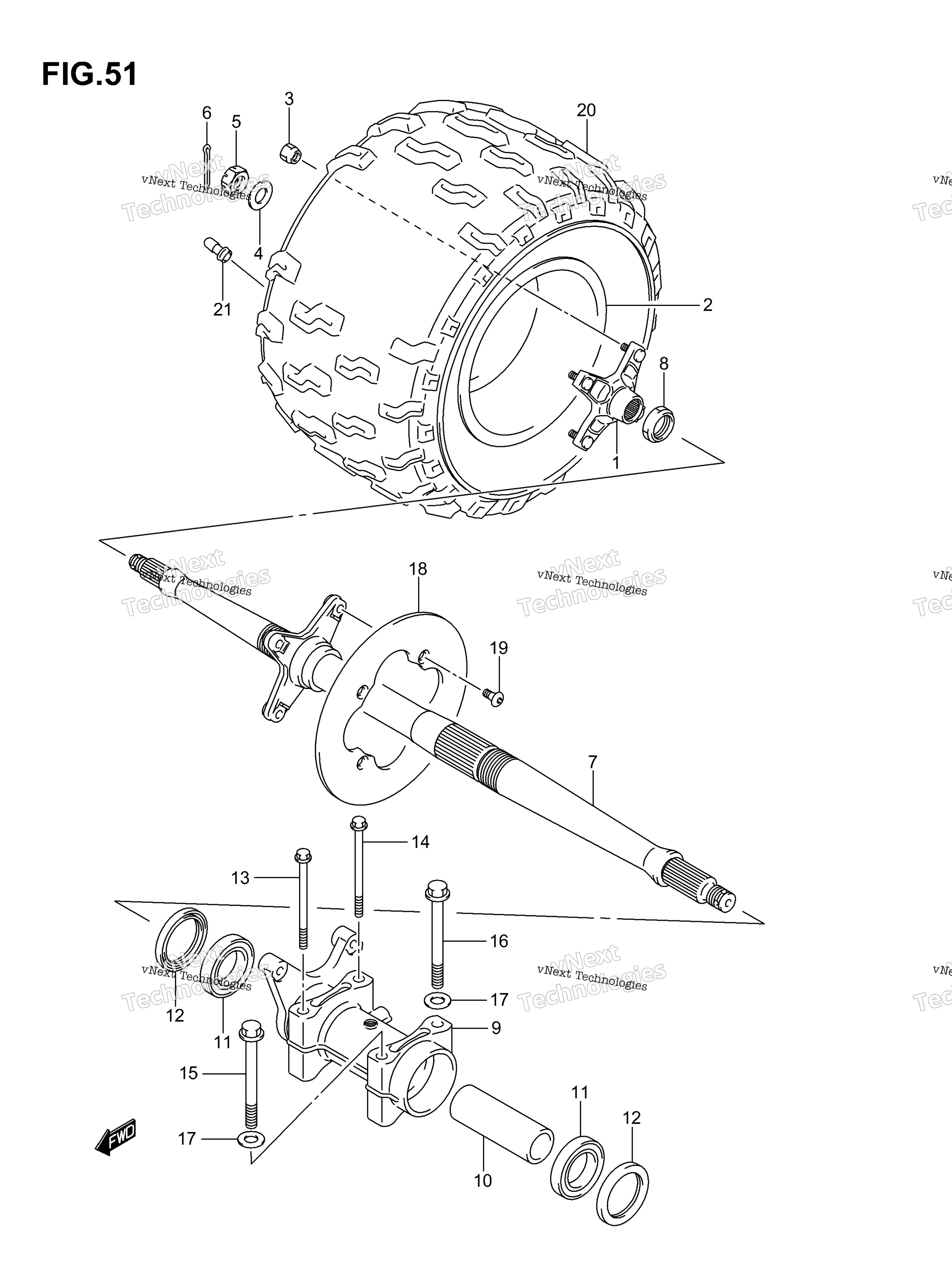

Схема заднего колеса (прав.) (Model K3) для LT-Z400
Схема
Детали
Номер
Наименование детали
Цена
1
HUB, REAR WHEEL (GRAY) art. 64110-07G00-YU8
По запросу
2
RIM, REAR WHEEL (9X8.0AT) art. 65310-07G10-000
По запросу
3
NUT art. 09140-10021-000
По запросу
4
WASHER art. 09164-20002-000
По запросу
5
NUT, HUB art. 09141-20002-000
По запросу
6
COTTER PIN art. 04111-4040A-000
По запросу
7
AXLE, REAR art. 64710-07G01-000
По запросу
8
NUT, REAR AXLE RH art. 64871-07G00-000
По запросу
9
HOUSING, RR AXLE BEARING art. 64715-07G0V-000
По запросу
10
SPACER, RR AXLE BEARING art. 64731-07G00-000
По запросу
11
BEARING, REAR AXLE art. 08123-60087-000
По запросу
12
SEAL, RR AXLE BEARING DUST art. 09283-50006-000
По запросу
13
BOLT, HOUSING FRONT RH art. 09103-10076-000
По запросу
14
BOLT, HOUSING REAR RH art. 09103-10350-000
По запросу
15
BOLT, HOUSING FRONT LH art. 09103-12026-000
По запросу
16
BOLT, HOUSING REAR LH art. 09103-12027-000
По запросу
17
WASHER, AXLE HOUSING SET LH art. 09160-12085-000
По запросу
18
DISC, REAR BRAKE art. 69211-07G00-000
По запросу
19
Болт Suzuki art. 09106-08160-000
от 525 ₽
20
TIRE, REAR art. 65110-07G00-000
По запросу
21
VALVE ASSY, WHEEL RIM (TR412) art. 43130-24A00-000
По запросу
