модель 2004 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400

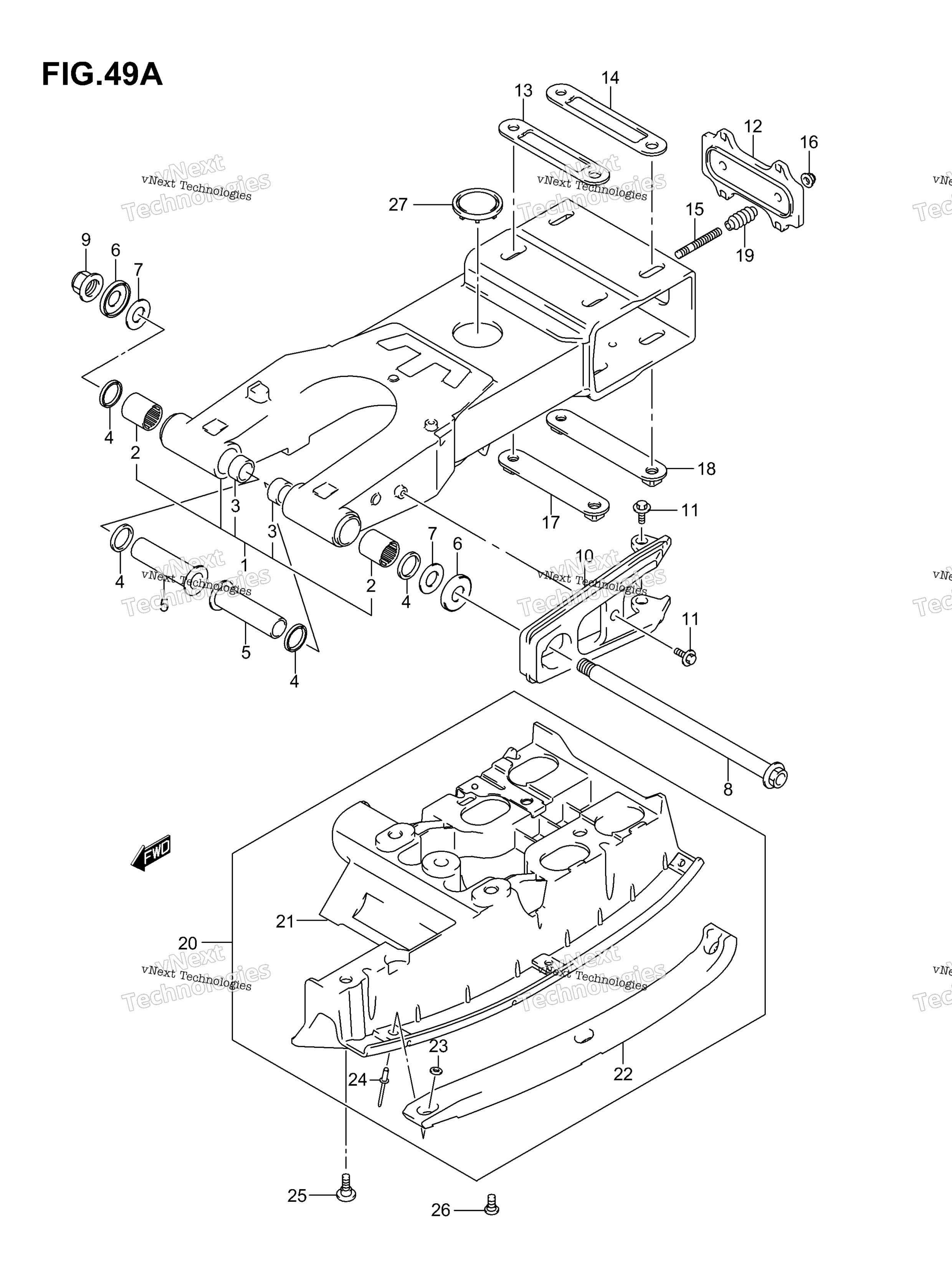

Схема задний Swinging Arm (Model K3 F.No.32113658%) для LT-Z400
Схема
Детали
Номер
Наименование детали
Цена
1
SWINGING ARM SET, REAR Includes Item(s) 2 - 3 art. 61100-07890-000
По запросу
2
BEARING, PIVOT art. 09263-22017-000
По запросу
3
BUSH, REAR SWINGING ARM PIVOT art. 61261-07G00-000
По запросу
4
SEAL, PIVOT BEARING art. 09285-22006-000
По запросу
5
SPACER art. 61252-07G00-000
По запросу
6
COVER, PIVOT DUST art. 61262-28C11-000
По запросу
7
WASHER, THRUST art. 08211-17341-000
По запросу
8
SHAFT, PIVOT !61200-07810 art. 61200-07810-000
По запросу
9
NUT art. 08319-3116A-000
По запросу
10
BUFFER, CHAIN TOUCH DEFENSE art. 61273-07G01-000
По запросу
11
BOLT art. 09116-06192-000
По запросу
12
PLATE, CHAIN ADJUSTER art. 61421-01C01-000
По запросу
13
WASHER, AXLE HOUSING SET FRONT art. 64718-07G10-000
По запросу
14
WASHER, AXLE HOUSING SET REAR art. 64719-07G10-000
По запросу
15
BOLT, CHAIN ADJUSTER art. 09108-08209-XC0
По запросу
16
NUT, CHAIN ADJUSTER art. 08319-31087-000
По запросу
17
WASHER, AXLE HOUSING SET FRONT art. 61470-07G01-000
По запросу
18
WASHER, AXLE HOUSING SET REAR art. 61480-07G01-000
По запросу
19
BOOT, CHAIN ADJUSTER BOLT art. 61425-43B00-000
По запросу
20
GUARD SET, SWINGING ARM UNDER Includes Item(s) 21 - 24 art. 61305-07G01-000
По запросу
21
GUARD, SWINGING ARM UNDER art. 61390-07G11-000
По запросу
22
BUFFER, SWGARM GUARD art. 61396-07G10-000
По запросу
23
WASHER, BUFFER art. 09160-04027-000
По запросу
24
RIVET, BUFFER art. 09229-04048-000
По запросу
25
BOLT, GUARD art. 61393-09F10-000
По запросу
26
BOLT, GUARD CENTER art. 09106-08155-000
По запросу
27
CAP, REAR SWINGING ARM art. 61222-05A01-000
По запросу
