модель 2004 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400

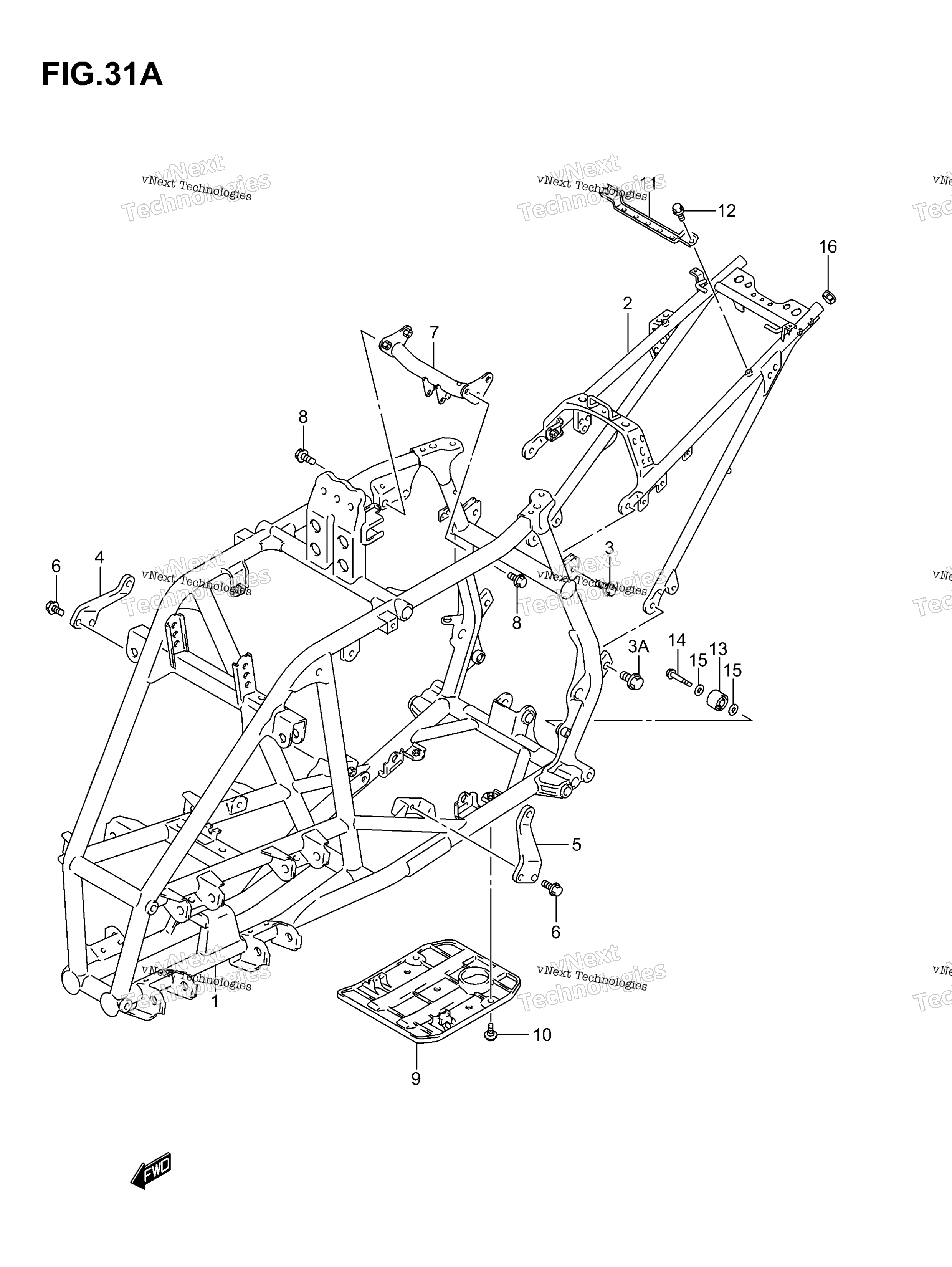

Схема рамы (Model K5/K6/K7) для LT-Z400
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (BLUE) art. 41100-07G30-YBA
По запросу
1
FRAME (RED) MODEL K7 FOR 019 art. 41100-07G30-YHL
По запросу
1
FRAME (GRAY) MODEL K5/K6 art. 41100-07G30-YU8
По запросу
2
RAIL, SEAT (SILVER) E28 art. 41200-07G40-YD8
По запросу
2
RAIL, SEAT (SILVER) E33 art. 41200-07G30-YD8
По запросу
3
BOLT, LOWER art. 09103-10310-000
По запросу
3
BOLT, UPPER art. 09103-10378-000
По запросу
4
PLATE, MOUNT FRONT RH art. 41911-07G00-000
По запросу
5
PLATE, MOUNT FRONT LH art. 41912-07G00-000
По запросу
6
BOLT art. 01550-0820A-000
По запросу
7
PLATE, MOUNT UPPER art. 41990-07G40-000
По запросу
8
BOLT art. 01550-0820A-000
По запросу
9
PROTECTOR, ENGINE art. 42511-07G00-000
По запросу
10
BOLT art. 09111-06085-000
По запросу
11
PLATE, BATTERY art. 41560-07G30-000
По запросу
12
BOLT art. 09103-06240-000
По запросу
13
ROLLER, CHAIN CONTROL art. 43910-37F00-000
По запросу
14
BOLT art. 09103-08083-000
По запросу
15
WASHER art. 09181-08111-000
По запросу
16
CAP, SEAT RAIL art. 43978-24500-000
По запросу
