модель 2008 года
- Модель 366
- Код модели ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]

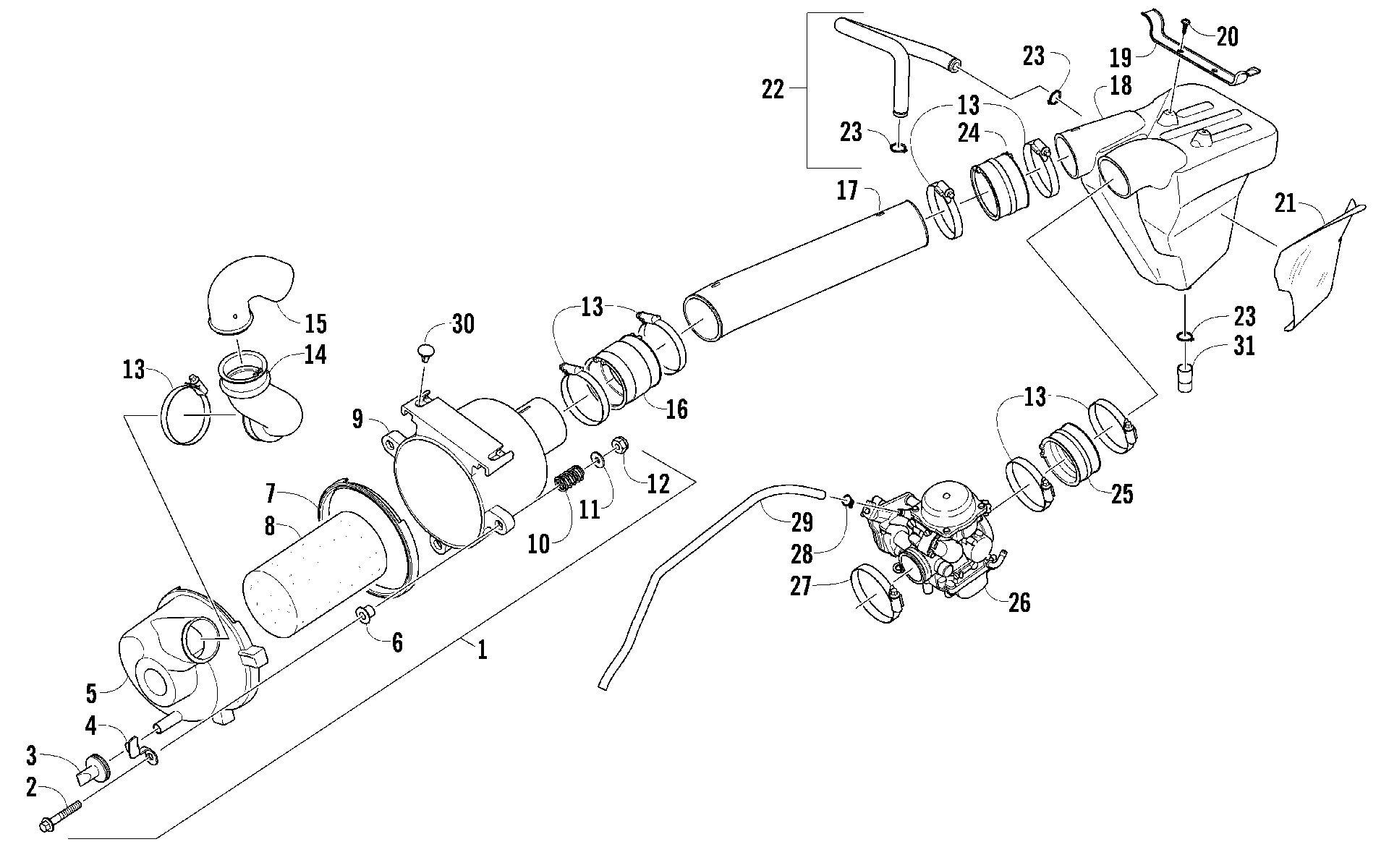

Схема воздушный впуск ASSEMBLY [88829] для ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]
Схема
Детали
![Воздушный впуск ASSEMBLY [88829]](/upload/schemas/633be12bc9f6f6.74578028.gif)
Номер
Наименование детали
Цена
1
AIR BOX-ASSEMBLY (inc. 2-12) art. 3313-395
По запросу
2
SCREW,CAP-HFH M8*1.25*50 Z&Y art. 3323-199
По запросу
3
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
4
LATCH,AIR BOX art. 3313-375
По запросу
5
COVER,AIR BOX-CYCLONIC art. 3313-376
По запросу
6
SPACER,STEEL art. 3323-014
По запросу
7
GASKET,AIR BOX art. 3313-446
По запросу
8
Element, Air Filter art. 3313-378
По запросу
9
BODY,AIR BOX-CYCLINDER art. 3313-377
По запросу
10
SPRING,SHIFT,LEVER art. 0402-678
По запросу
11
WASHER,FLAT-1/4X.734X.063 Z&Y art. 3323-198
По запросу
12
NUT FLANGE 8MM art. 3304-668
По запросу
13
Хомут Arctic Cat art. 0423-380
от 550 ₽
14
BOOT,INTAKE-BOTTOM-AIR BOX art. 3313-367
По запросу
15
BOOT,INTAKE-TOP-AIR BOX art. 3313-366
По запросу
16
BOOT,DUCT- AIR CHAMBER art. 3313-275
По запросу
17
DUCT,INTAKE-CARB art. 3313-063
По запросу
18
CHAMBER,AIR INTAKE art. 3313-224
По запросу
19
BRACKET,MOUNT-AIR CHAMBER art. 3313-356
По запросу
20
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
21
SHIELD,RH art. 3313-362
По запросу
22
HOSE,CRANK CASE VENT (inc. two No. 23) art. 3313-397
По запросу
23
CLIP BREATHER TUBE art. 3303-712
По запросу
24
BOOT, CHAMBER-DUCT art. 3313-274
По запросу
25
BOOT,CARB-AIR CHAMBER art. 3313-551
По запросу
26
CARB,CVK 34mm-(GRAVITY)(366,350 KYMCO) art. 0470-737
По запросу
27
Clamp, Hose art. 0423-317
По запросу
28
CLIP B10 TUBE art. 3303-349
По запросу
29
HOSE,CARBURETOR VENT art. 3313-476
По запросу
30
CLIP MUDGUARD art. 3303-592
По запросу
31
CAP,DRAIN PIPE art. 3313-543
По запросу
