модель 2008 года
- Модель 366
- Код модели ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]

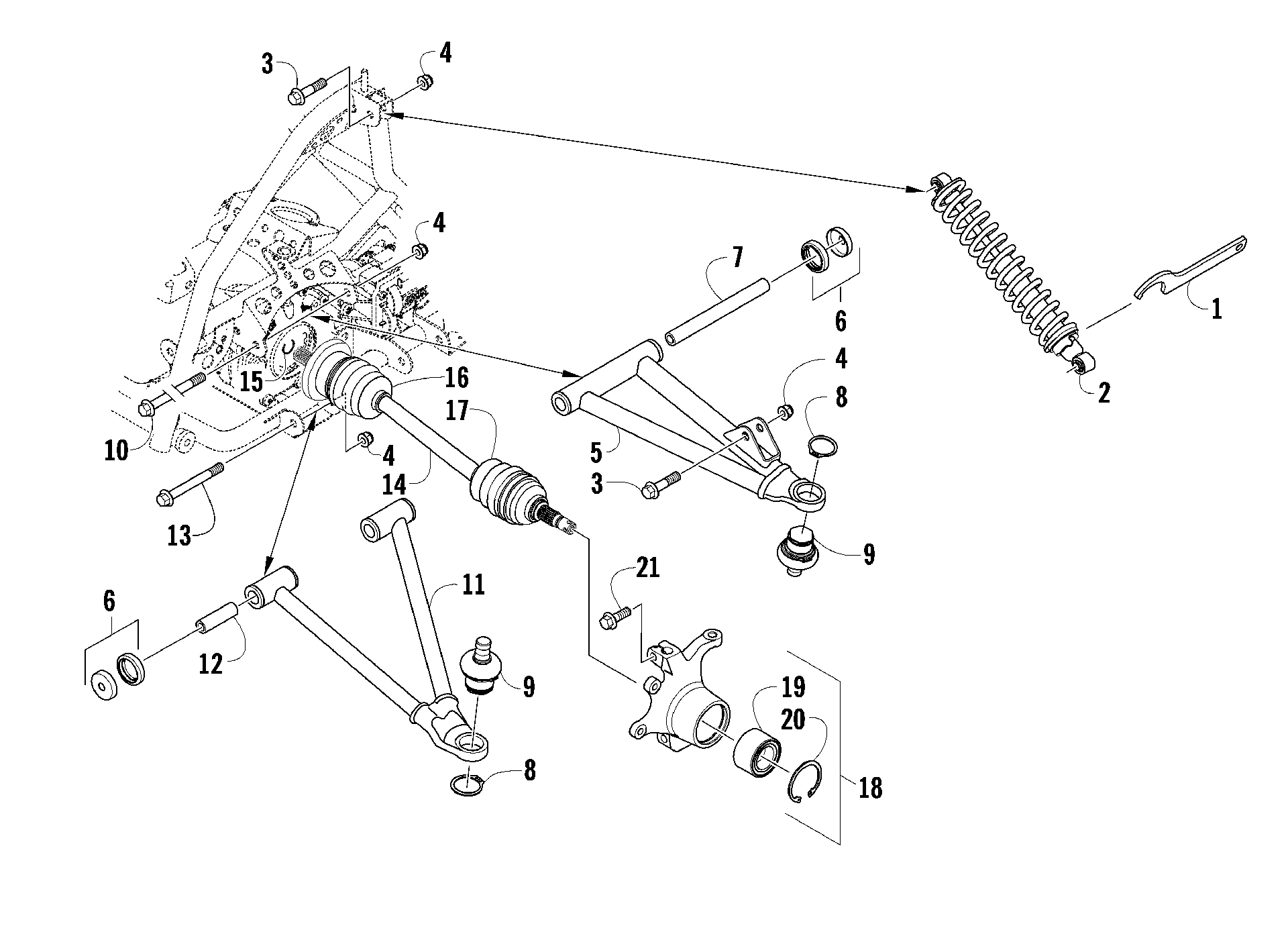

Схема узла передней подвески [88821] для ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]
Схема
Детали
![Узел передней подвески [88821]](/upload/schemas/633bff179164d0.46351390.gif)
Номер
Наименование детали
Цена
1
Wrench, Spanner Included in Tool Kit (p/n 3304-648) art. 1441-797
По запросу
2
Shock/Spring Assembly Platinum art. 3313-330
По запросу
3
SCREW,CAP-HFH M10X1.25X40 art. 3303-376
По запросу
4
NUT U 10MM art. 3304-031
По запросу
5
A-Arm, Upper Left Platinum (inc. two No. 6 and one No. 7-9) art. 3313-085
По запросу
5
A-Arm, Upper Right Platinum (inc. two No. 6 and one No. 7-9) art. 3313-084
По запросу
6
Сальник рычага подвески Arctic Cat art. 3313-113
от 420 ₽
7
Втулка рычага подвески Arctic Cat art. 3313-111
от 2 006 ₽
8
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
9
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
10
SCREW,CAP-HFH M10 X 1.25 art. 3313-430
По запросу
11
A-ARM,FRONT LWR-RH-ASSY (PL) (inc. four No. 6, one No. 8-9, and two No. 12) art. 3313-080
По запросу
11
A-Arm, Lower Left Platinum (inc. four No. 6, one No. 8-9, and two No. 12) art. 3313-081
По запросу
12
Втулка рычага подвески Arctic Cat art. 3313-107
от 1 397 ₽
13
SCREW,CAP-HFH M10X1.25X85 art. 3304-183
По запросу
14
HALFSHAFT (inc. 15-16) art. 3313-447
По запросу
15
CLIP,RETAINING-INBOARD art. 0423-844
По запросу
16
DIFF SIDE BOOT SERVICE KIT(IN BOARD) art. 3313-560
По запросу
17
Пыльник привода Arctic Cat art. 3313-558
от 8 411 ₽
18
Knuckle - Assembly - Left (inc. one No. 19-20) art. 3323-131
По запросу
18
Knuckle - Assembly - Right (inc. one No. 19-20) art. 3323-130
По запросу
19
Bearing, Wheel art. 1402-027
от 1 890 ₽
20
RING,RETAINING art. 3323-143
По запросу
21
SCREW-SHOULDER TSPH M6-1.0X18MM art. 3323-127
По запросу
