модель 2008 года
- Модель 366
- Код модели ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]

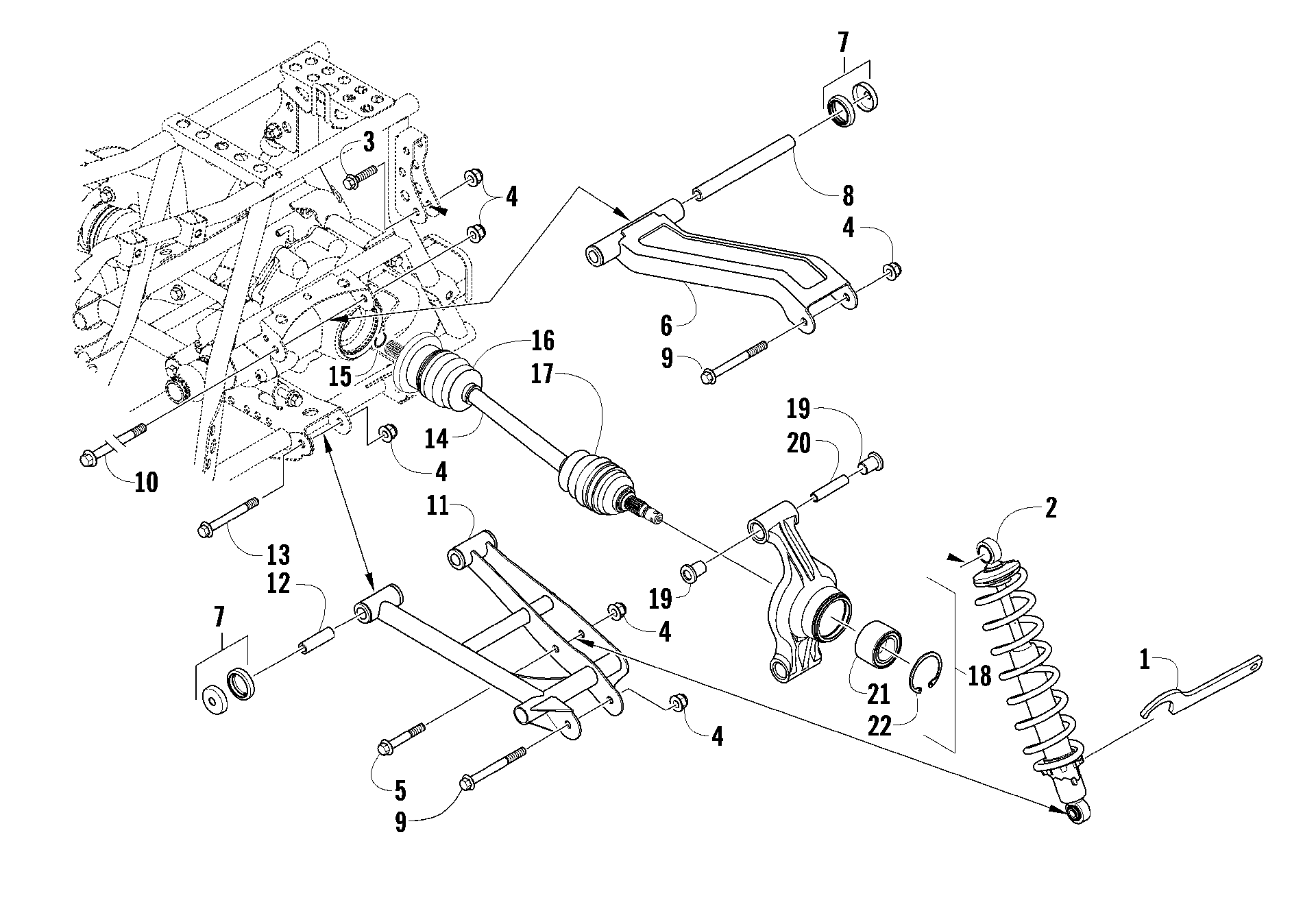

Схема задней подвески ASSEMBLY [88822] для ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]
Схема
Детали
![Задняя подвеска ASSEMBLY [88822]](/upload/schemas/633c160872b4f8.81785645.gif)
Номер
Наименование детали
Цена
1
Wrench, Spanner Included in Tool Kit (p/n 3304-648) art. 1441-797
По запросу
2
SHOCK/SPRING-REAR-ASSY (PLT) art. 3313-541
По запросу
3
SCREW,CAP-HFH M10X1.25X40 art. 3303-376
По запросу
4
NUT U 10MM art. 3304-031
По запросу
5
SCREW,CAP-HFH M10X1.25X65 CL10.9 Z&Y art. 3323-217
По запросу
6
CONTROL ARM,LH UPPER-ASSY(PLT) (inc. two No. 7 and one No. 8) art. 3313-121
По запросу
6
CONTROL ARM,RH UPPER-ASSY(PLT) (inc. two No. 7 and one No. 8) art. 3313-120
По запросу
7
Сальник рычага подвески Arctic Cat art. 3313-113
от 420 ₽
8
Втулка рычага подвески Arctic Cat art. 3313-111
от 2 006 ₽
9
SCREW,CAP HFH M10X1.25X95 art. 3323-188
По запросу
10
SCREW,CAP-HFH M10 X 1.25 art. 3313-430
По запросу
11
A-ARM,RH LOWER-ASSEMBLY (PLAT) (inc. four No. 7 and two No. 12) art. 3313-134
По запросу
11
A-ARM,LH LOWER-ASSEMBLY (PLAT) (inc. four No. 7 and two No. 12) art. 3313-135
По запросу
12
Втулка рычага подвески Arctic Cat art. 3313-107
от 1 397 ₽
13
SCREW,CAP-HFH M10X1.25X85 art. 3304-183
По запросу
14
HALFSHAFT (inc. 15-17) art. 3313-448
По запросу
15
CLIP,RETAINING-INBOARD art. 0423-845
По запросу
16
Пыльник привода Arctic Cat art. 3313-558
от 8 411 ₽
17
DIFF SIDE BOOT SERVICE KIT(IN BOARD) art. 3313-560
По запросу
18
KNUCKLE,REAR-ASSEMBLY (RH) (inc. four No. 19, two No. 20, and one No. 21-22) Left art. 3323-109
По запросу
18
KNUCKLE,REAR ASSEMBLY (LH) (inc. four No. 19, two No. 20, and one No. 21-22) Right art. 3323-108
По запросу
19
Втулка рычага подвески art. 0403-283
от 368 ₽
Аналог
1 470 ₽
Требуется 8 шт.
Подписаться
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
Аналог
3 570 ₽
Требуется 8 шт.
20
Втулка рычага подвески art. 0403-437
от 1 029 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 4 шт.
Подписаться
21
Bearing, Wheel art. 1402-027
от 1 890 ₽
22
RING,RETAINING art. 3323-143
По запросу
