модель 2008 года
- Модель 366
- Код модели ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]

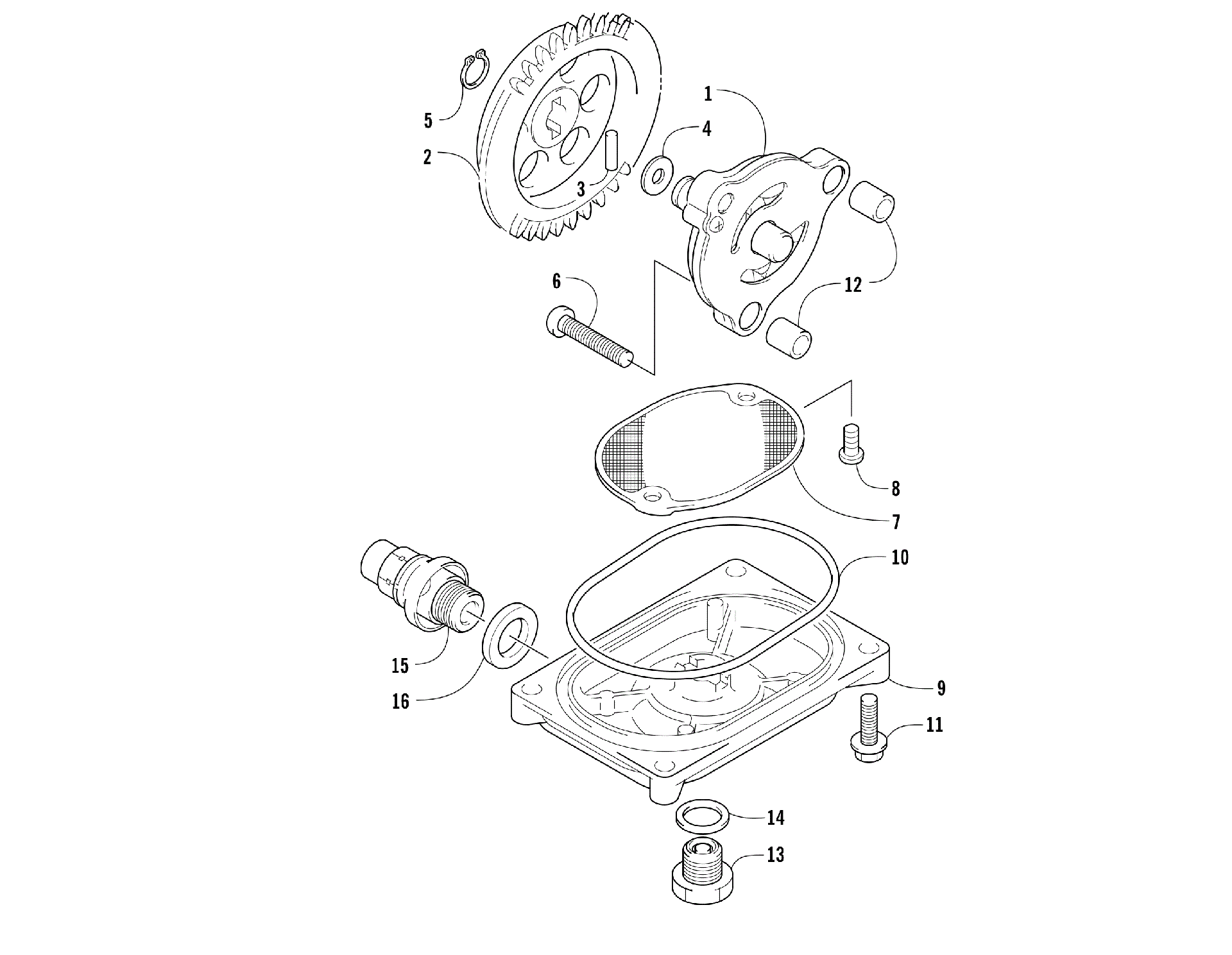

Схема масляного насоса AND STRAINER ASSEMBLY [88846] для ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]
Схема
Детали
![Масляный насос AND STRAINER ASSEMBLY [88846]](/upload/schemas/633c1157b43384.50360337.gif)
Номер
Наименование детали
Цена
1
PUMP,OIL ASSEMBLY art. 0812-069
По запросу
2
GEAR, DRIVEN art. 0812-010
По запросу
3
PIN DRIVEN GEAR art. 0812-036
По запросу
4
Шайба art. 0828-007
По запросу
5
CIR EXTERNAL 10MM art. 3304-146
По запросу
6
SCREW art. 0826-086
По запросу
7
STRAINER,OIL art. 0812-049
По запросу
8
SCREW,PPH,M6X1X12 art. 0826-144
По запросу
9
Поддон масляный Arctic Cat art. 0812-038
По запросу
10
Прокладка масляного поддона Arctic Cat art. 0830-159
По запросу
11
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
12
Pin, Oil Pump art. 0829-016
По запросу
13
Пробка Arctic Cat art. 0812-065
от 1 701 ₽
14
Шайба Arctic Cat art. 0830-143
По запросу
15
VALVE,OIL RELIEF-ASSEMBLY (inc. 16) art. 0812-067
По запросу
16
O-RING,OIL RELIEF (15.5X1.5) art. 0830-181
По запросу
Другие схемы модели
Масляный насос AND STRAINER ASSEMBLY [88846]
