модель 2008 года
- Модель 366
- Код модели ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]

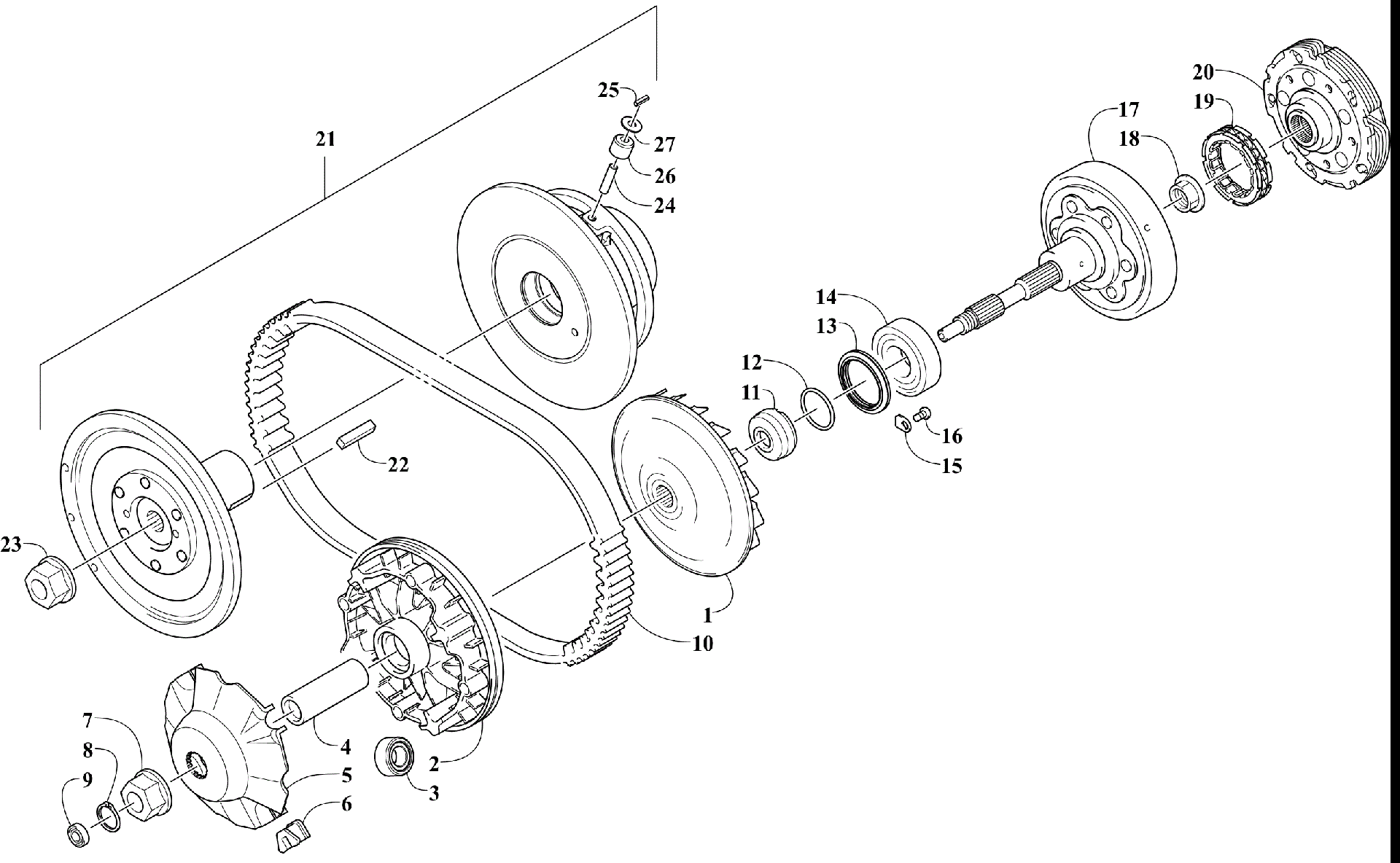

Схема трансмиссии ASSEMBLY [88847] для ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]
Схема
Детали
![Трансмиссия ASSEMBLY [88847]](/upload/schemas/633c229a7ac122.21459075.gif)
Номер
Наименование детали
Цена
1
Щека вариатора 0823-313 (Kymco LFASH1-2) Снята с производства art. 3313-895
По запросу
2
Внешний шкив ведущего вариатора Arctic Cat art. 3313-919
По запросу
3
ROLLER,MOVABLE DRIVEN FACE art. 0823-210
По запросу
4
Втулка вариатора Arctic Cat art. 0823-206
По запросу
5
Тарелка вариатора Arctic Cat art. 0823-213
По запросу
6
Слайдер вариатора Arctic Cat art. 0823-214
от 2 100 ₽
7
NUT FLANGE 16mm Z&Y art. 3323-165
По запросу
8
CIR CLIP IN 32 art. 3303-347
По запросу
9
BEARING,CONRAD-6201 art. 0832-023
По запросу
10
Ремень вариатора Arctic Cat art. 0823-228
По запросу
11
Проставка вариатора Arctic Cat art. 0823-058
от 3 119 ₽
12
Кольцо уплотнительное Arctic Cat 4x2,5 art. 0830-187
от 326 ₽
13
Сальник Arctic Cat 40х80х9 art. 0830-157
По запросу
14
Подшипник Arctic Cat art. 0832-071
от 690 ₽
15
RETAINER,BEARING art. 0822-104
По запросу
16
SCREW,PPH,M6X1X12 art. 0826-144
По запросу
17
HOUSING,CLUTCH art. 0823-200
По запросу
18
NUT,HFH CCW (M16 X 1.5) art. 0827-050
По запросу
19
Обгонная муфта сцепления Arctic Cat art. 0823-198
от 8 930 ₽
20
SHOE,CLUTCH ASSEMBLY art. 0823-197
от 8 490 ₽
21
Ведомый вариатор Arctic Cat art. 0823-294
По запросу
22
Key art. 0829-043
По запросу
23
NUT,FLANGE 16MM,DRIVE-SHAFT art. 0827-058
По запросу
24
PIN,CAM ROLLER art. 0823-252
По запросу
25
SPRING,PIN art. 0823-253
По запросу
26
ROLLER,DRIVEN CLUTCH art. 0823-342
По запросу
27
WASHER,THRUST art. 0823-343
По запросу
