модель 2008 года
- Модель 366
- Код модели ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]

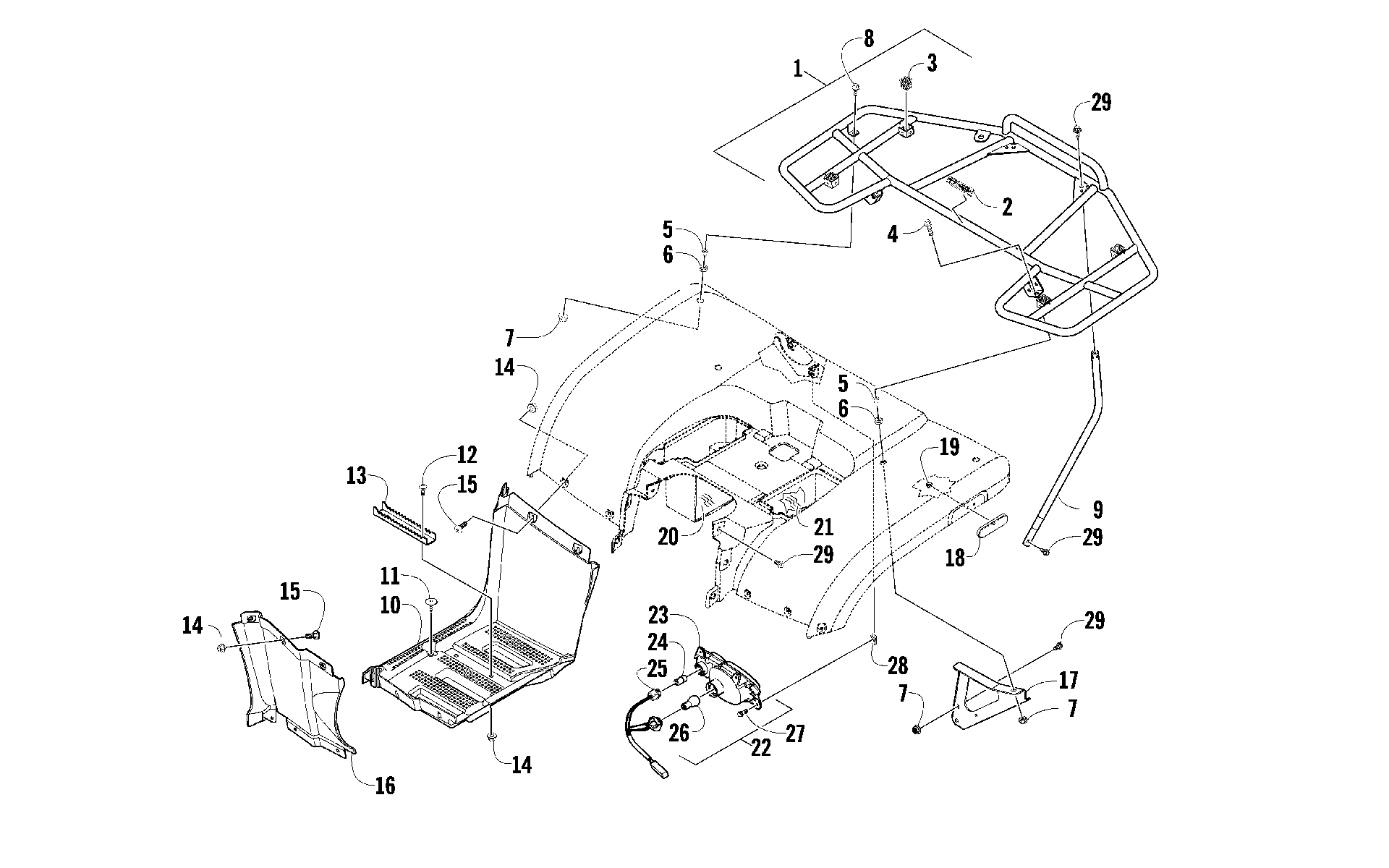

Схема задний RACK, FOOTWELL, и TAILLIGHT узел [88815] для ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]
Схема
Детали
![задний RACK, FOOTWELL, и TAILLIGHT узел [88815]](/upload/schemas/633c144d8fb4f7.77141119.gif)
Номер
Наименование детали
Цена
1
RACK,REAR-ASSEMBLY (inc. 2-3) art. 3313-373
По запросу
2
DECAL,WARNING RACK (150LB) art. 1411-682
По запросу
3
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
4
BOLT FLANGE 8*35 art. 3303-616
По запросу
5
SPACER,STEEL art. 3323-014
По запросу
6
GROMMET, FENDER art. 3323-013
По запросу
7
NUT FLANGE 8MM art. 3304-668
По запросу
8
BOLT,M8*25 art. 3313-522
По запросу
9
TUBE,MOUNT-RACK-REAR-PAINTED art. 3313-449
По запросу
10
FOOTWELL,REAR-RH(replaces 3313-194) art. 3313-762
По запросу
10
FOOTWELL,REAR-LH (RB 3313-763)(replaces 3313-195) art. 3313-763
По запросу
11
Винт Arctic Cat art. 0423-545
от 326 ₽
12
BOLT WASHER 6*20 art. 3304-586
По запросу
13
Подножка черная art. 5506-497
от 1 848 ₽
14
NUT U 6MM(HC) art. 3305-275
По запросу
15
BOLT FLANGE 6*20 art. 3305-342
По запросу
16
Footwell - Front - Left art. 3313-463
По запросу
16
Footwell - Front - Right(replaces 3313-462) art. 3313-760
По запросу
17
BRACKET,RACK MOUNT-PAINTED BLACK(LH) art. 3313-353
По запросу
17
BRACKET,RACK MOUNT-PAINTED BLACK(RH) art. 3313-352
По запросу
18
REFLECTOR,REAR (OVAL) art. 3313-360
По запросу
19
NUT FLANGE 6MM art. 3305-527
По запросу
20
SHIELD,RH art. 3313-362
По запросу
21
SHIELD,LH art. 3313-363
По запросу
22
ASSY,TAILLIGHT - RH (SAE) (inc. 23-26) art. 3313-382
По запросу
22
ASSY,TAILLIGHT - LH (SAE) (inc. 23-26) art. 3313-383
По запросу
23
Housing, Taillight - Right Not a Service Part art. -N/A-
По запросу
24
BULB,BACKUP(R5W -12V 5W) (CLEAR) art. 3313-508
По запросу
25
Socket, Taillight - Assembly art. 3313-499
По запросу
26
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
27
BOLT WASH 5*16 art. 3304-029
По запросу
28
NUT CLIP 5MM art. 3304-061
По запросу
29
BOLT FLANGE 8*16 art. 3304-543
По запросу
