модель 2008 года
- Модель 366
- Код модели ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]

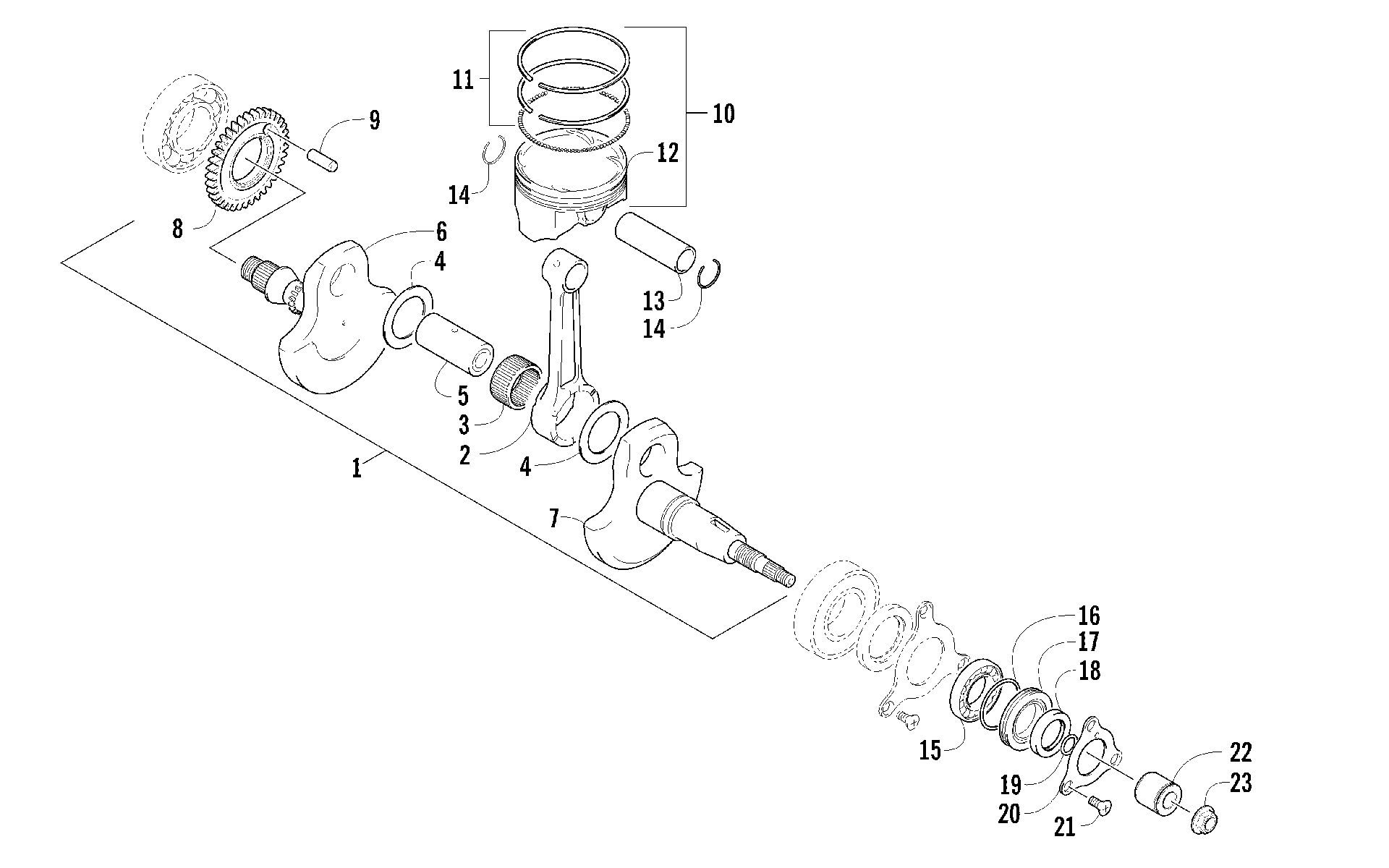

Схема коленчатого вала ASSEMBLY [88842] для ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]
Схема
Детали
![Коленчатый вал ASSEMBLY [88842]](/upload/schemas/633bf24703add4.64203015.gif)
Номер
Наименование детали
Цена
1
CRANKSHAFT ASSEMBLY (inc. 2-9) art. 0805-013
По запросу
2
Rod, Connecting Not a Service Part art. -N/A-
По запросу
3
BEARING art. 0832-018
По запросу
4
GASKET,PLUG-34.2x52x1 art. 0828-045
По запросу
5
PIN,CRANK art. 0805-043
По запросу
6
Crankshaft - Right art. 0805-036
По запросу
7
Crankshaft - Left art. 0805-038
По запросу
8
GEAR, CRANK BALANCER DRIVE art. 0805-020
По запросу
9
PIN,CRANKSHAFT,RIGHT art. 0805-168
По запросу
10
PISTON ASSY,366(PISTON,RINGS,C-CLIP,PIN) (inc. 11-14) art. 0805-169
По запросу
11
RING-SET,PISTON art. 0805-170
По запросу
12
PISTON art. 0805-021
По запросу
13
Палец поршневой Arctic Cat art. 0805-023
По запросу
14
Стопорное кольцо поршневого пальца Arctic Cat art. 0831-060
от 368 ₽
15
BEARING,CONRAD S/R-47 X 25 X 8 art. 0832-053
По запросу
16
O-RING, 44.7 ID X 2.4 W art. 0830-021
По запросу
17
SPACER art. 0820-037
По запросу
18
KIT,SEAL art. 0837-015
По запросу
19
O-RING,STARTER CUP art. 0830-153
По запросу
20
RETAINER,OIL SEAL art. 0805-178
По запросу
21
SCREW,PFH,M6X1X8 art. 0826-145
По запросу
22
BUSHING,MAG. COVER OIL SEAL art. 0820-064
По запросу
23
NUT FLANGE 10MM (RB 3307-058)(replaces 3303-333) art. 3307-058
По запросу
