модель 2008 года
- Модель 366
- Код модели ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]

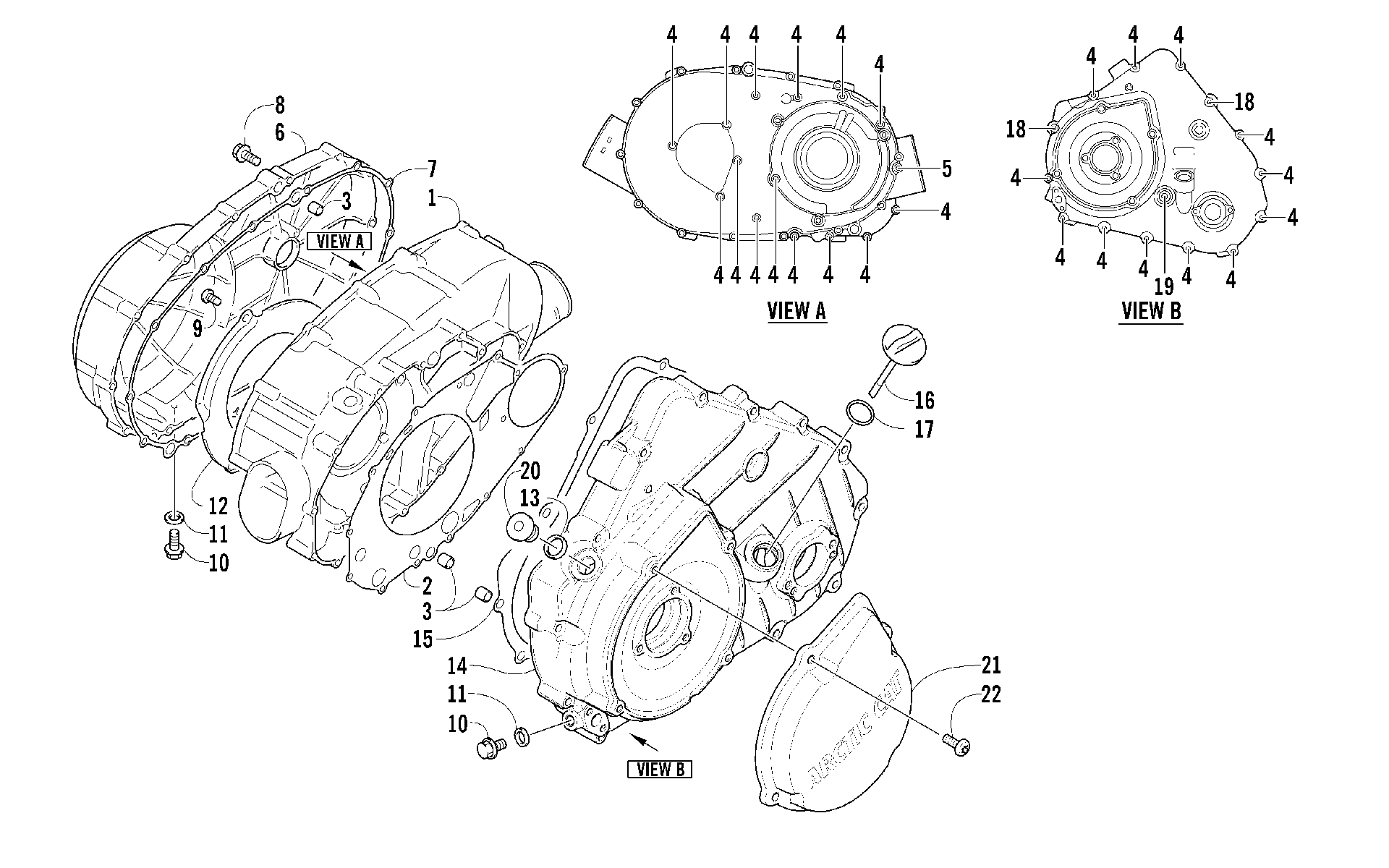

Схема узла крышки сцепления/ремня/магнето [88841] для ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]
Схема
Детали
![Узел крышки сцепления/ремня/магнето [88841]](/upload/schemas/633bec79e55bc2.28097657.gif)
Номер
Наименование детали
Цена
1
COVER, CLUTCH art. 0806-026
По запросу
2
Прокладка генератора Arctic Cat art. 0830-055
По запросу
3
PIN,DOWEL art. 0829-046
По запросу
4
BOLT FLANGE SH 6*40 art. 3307-053
По запросу
5
ACS SCREW,HFH-M6-1x80 art. 0826-066
По запросу
6
Cover, V-Belt art. 0806-027
По запросу
7
Прокладка Arctic Cat art. 0830-056
от 4 694 ₽
8
BOLT FLANGE SH 6*35 art. 3303-386
По запросу
9
SCREW,PPH,M6X1X12 art. 0826-144
По запросу
10
BOLT FLANGE 8*12 (RB 3304-544)(replaces 3303-365) art. 3304-544
По запросу
11
WASHER 8MM art. 3303-591
По запросу
12
PLATE AIR INTAKE art. 0806-103
По запросу
13
WASHER,CRUSH 16 X 22 X 2 art. 0830-141
По запросу
14
COVER, MAGNETO art. 0806-028
По запросу
15
Прокладка магнето Arctic Cat art. 0830-057
от 5 250 ₽
16
STICK, OIL LEVEL (inc. 17) art. 0806-029
По запросу
17
O-RING 18*3 art. 3304-102
По запросу
18
BOLT FLANGE SH 6*50 (RB 3307-062)(replaces 3304-191) art. 3307-062
По запросу
19
BOLT,FLANGE 8X140 art. 0826-068
По запросу
20
PLUG,TDC CHECK art. 0806-099
По запросу
21
COVER,MAGNETO-OUTER art. 0820-066
По запросу
22
BOLT FLANGE SH 6*18 (RB 3307-049)(replaces 3303-617) art. 3307-049
По запросу
