модель 2008 года
- Модель 366
- Код модели ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]

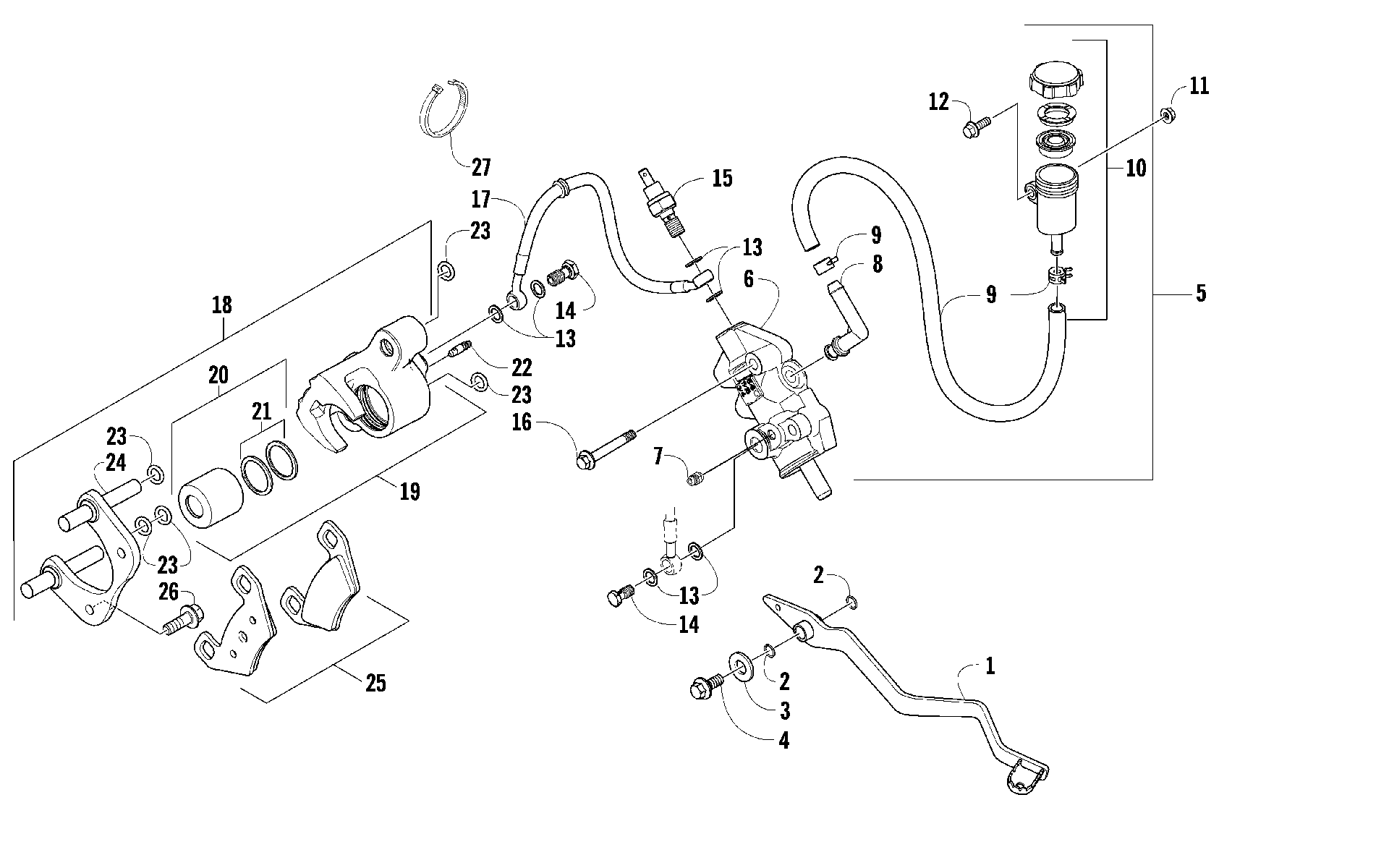

Схема вспомогательный тормоз узел [88824] для ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]
Схема
Детали
![вспомогательный тормоз узел [88824]](/upload/schemas/633be2210bf0b9.44373850.gif)
Номер
Наименование детали
Цена
0
Brake Assembly art. 3313-478
По запросу
1
LEVER,BRAKE-BLACK art. 3313-156
По запросу
2
O-RING,2-013 art. 3323-022
По запросу
3
WASHER,FLAT art. 3323-191
По запросу
4
BOLT FLANGE 8*16 art. 3304-543
По запросу
5
Brake Assembly (inc. 7-10) art. 3313-478
По запросу
6
Master Cylinder Not a Service Part art. -N/A-
По запросу
7
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
8
HOSE ADAPTER SPOUT,90DEG-GROMMET SEAL art. 1502-296
По запросу
9
Hose, Brake Fluid Reservoir - w/Clamps art. 3313-489
По запросу
10
REMOTE RESERVOIRSUBASSY& HSECLIP DIRMCII art. 1502-141
По запросу
11
Nut, Flange art. 3304-654
По запросу
12
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
13
WASHER OIL BOLT **(1) C.98.06.01. art. 3303-284
По запросу
14
OIL BOLT 10*22 **6110-M1 (RB 3307-067)(replaces 3303-257) art. 3307-067
По запросу
15
Switch, Brake Pressure art. 3313-239
По запросу
16
BOLT FLANGE SH 6*35 art. 3303-386
По запросу
17
HOSE,BRAKE-SECONDARY art. 3313-315
По запросу
18
Caliper, Brake (inc. 19-25) art. 3323-157
По запросу
19
Housing, Caliper - Assembly (inc. 21-22) Used both Front and Rear art. 1436-161
По запросу
20
Ремкомплект тормозного суппорта Arctic Cat art. 0502-606
от 7 445 ₽
21
Манжеты тормозного суппорта Arctic Cat art. 0502-607
По запросу
22
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
23
Ремкомплект тормозного цилиндра Arctic Cat art. 0502-608
от 3 161 ₽
24
Bracket Assembly art. 1436-135
По запросу
25
Колодка art. 1436-420
от 2 530 ₽
26
BOLT FLANGE 8*20 art. 3304-565
По запросу
27
Зажим Arctic Cat art. 0123-788
По запросу
