модель 2008 года
- Модель 366
- Код модели ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]

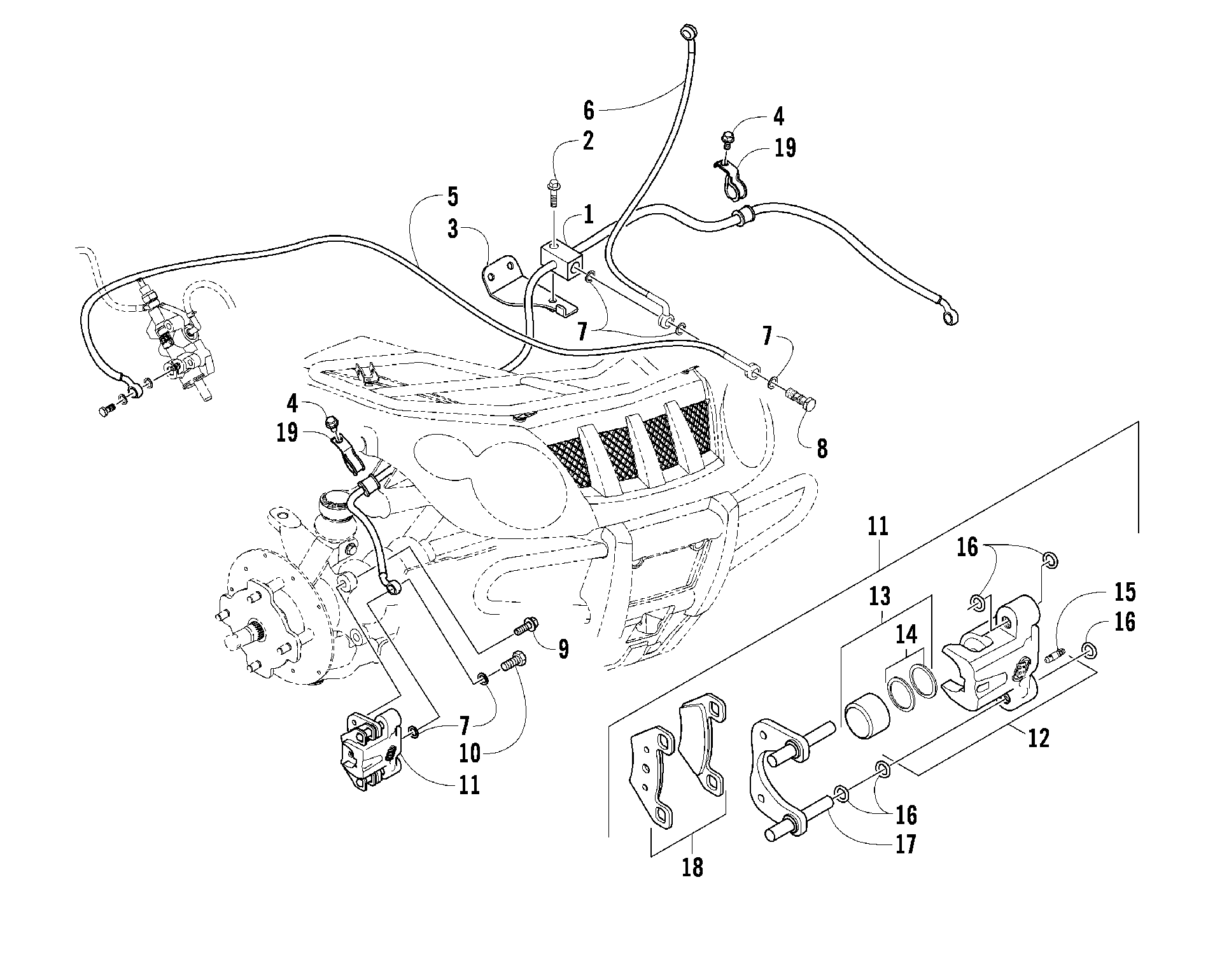

Схема Hydraulic тормоза ASSEMBLY [88826] для ATV 366 AUTOMATICTRANSMISSION 4X4 FIS RED [A2008IDG4BUSR]
Схема
Детали
![Hydraulic тормоз ASSEMBLY [88826]](/upload/schemas/633c09ef2cfe67.70451556.gif)
Номер
Наименование детали
Цена
1
Шланг тормозной передний Arctic Cat art. 3313-750
По запросу
2
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
3
BRACKET,BRAKE HOSE JUNCTION art. 3313-523
По запросу
4
BOLT FLANGE 6*12 art. 3304-553
По запросу
5
HOSE,BRAKE(JUNCTION-DIRM) art. 3313-423
По запросу
6
Шланг тормозной передний Arctic Cat art. 3313-422
По запросу
7
WASHER OIL BOLT **(1) C.98.06.01. art. 3303-284
По запросу
8
OIL BOLT 10*33 art. 3304-674
По запросу
9
BOLT FLANGE 8*20 art. 3304-565
По запросу
10
OIL BOLT 10*22 **6110-M1 (RB 3307-067)(replaces 3303-257) art. 3307-067
По запросу
11
CALIPER,BRAKE-RH (inc. 12-18) Right Front art. 3323-156
По запросу
11
Caliper, Brake (inc. 12-18) art. 3323-157
По запросу
12
Housing, Caliper - Assembly (inc. 13-15) Used both Front and Rear art. 1436-161
По запросу
12
Тормозной супппорт Arctic Cat art. 1436-160
от 29 900 ₽
13
Ремкомплект тормозного суппорта Arctic Cat art. 0502-606
от 7 445 ₽
14
Манжеты тормозного суппорта Arctic Cat art. 0502-607
По запросу
15
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
16
Ремкомплект тормозного цилиндра Arctic Cat art. 0502-608
от 3 161 ₽
17
Пластина суппорта Arctic Cat art. 0502-605
По запросу
18
Колодка art. 1436-420
от 2 530 ₽
19
Clamp art. 3313-550
По запросу
