модель 2009 года
- Модель TRV 1000
- Код модели ATV TRV RED [A2009TBW4EUSR]

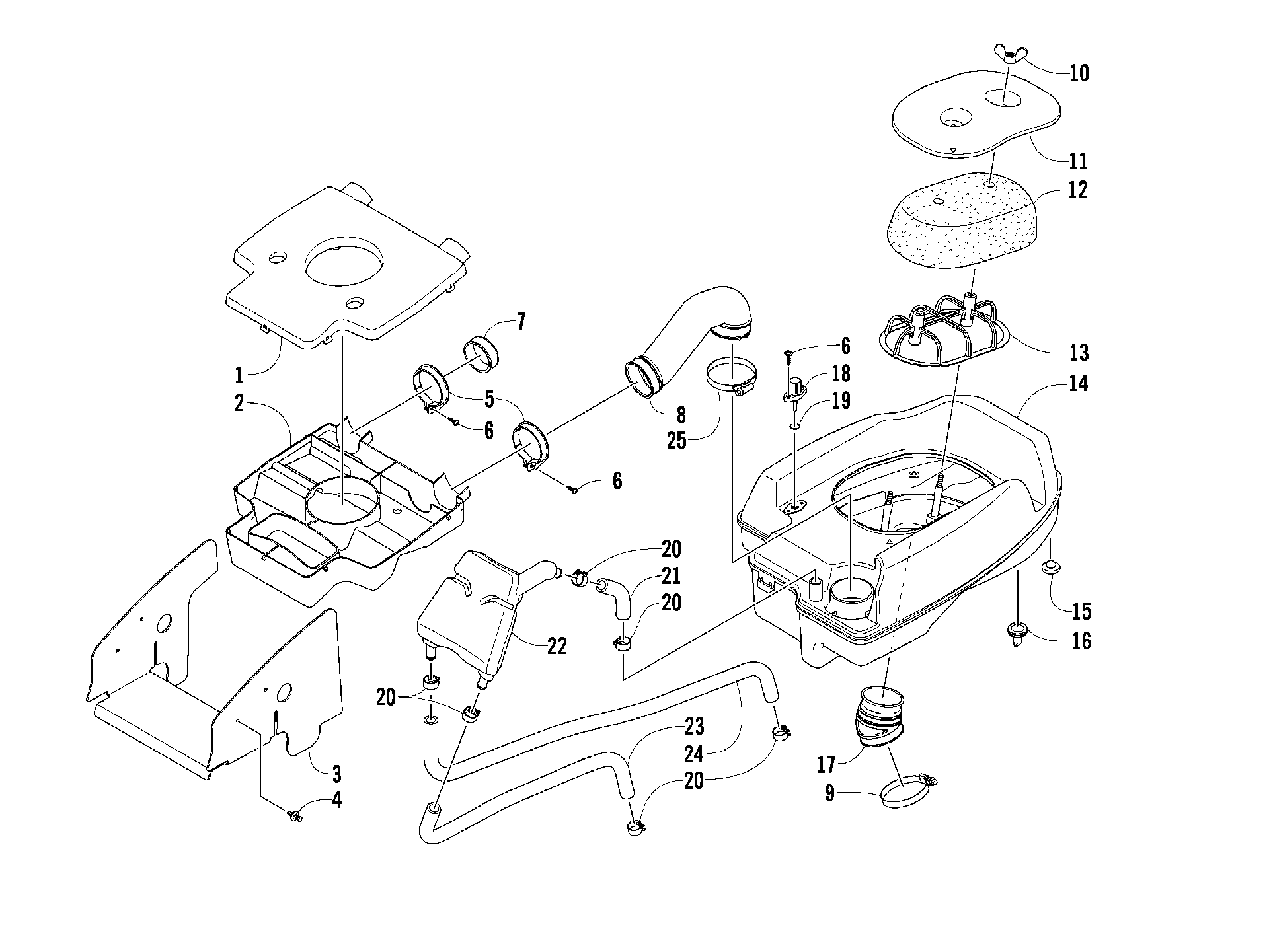

Схема воздушный впуск ASSEMBLY [91006] для ATV TRV RED [A2009TBW4EUSR]
Схема
Детали
![Воздушный впуск ASSEMBLY [91006]](/upload/schemas/633b0f8b92ace6.45292206.gif)
Номер
Наименование детали
Цена
1
DIVERTER,AIR-IN art. 0413-091
от 3 200 ₽
2
DIVERTER,AIR INTAKE-BOTTOM art. 0413-093
от 3 500 ₽
Аналог
Корпус верхний впускного воздуховода Arctic Cat б.у
art. 0413-093_б.у
3 500 ₽
Требуется 1 шт.
3
SHROUD,SPLASH art. 2406-509
По запросу
4
Клипса Arctic Cat art. 0623-362
от 90 ₽
5
CLAMP,PLASTIC-SCREW-ROUND(63 DIAx13) art. 0423-551
По запросу
6
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
7
CAP-AIR IN,BELT art. 0413-096
По запросу
8
BOOT,AIR IN-AIR BOX art. 0470-583
По запросу
9
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
10
WINGNUT,NYLOC-M6X1.0 art. 0423-716
По запросу
11
LID,AIR BOX-FABRICATED art. 0470-832
По запросу
12
Фильтр воздушный Arctic Cat art. 0470-828
По запросу
13
Cage, Air Filter art. 0470-731
По запросу
14
Housing, Air Intake art. 0570-221
По запросу
15
BUMPER,SEAT art. 0406-877
По запросу
16
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
17
Впускной патрубок Arctic Cat art. 0470-638
от 2 048 ₽
18
Датчик температуры воздуха Arctic Cat art. 0430-055
от 1 420 ₽
19
O-RING,AIR TEMP SENSOR art. 5507-224
По запросу
20
Clamp, Hose art. 1623-285
По запросу
21
HOSE,OIL SEPERATOR art. 0410-152
По запросу
22
Сепаратор топливного бака Arctic Cat art. 0470-718
от 8 358 ₽
23
HOSE,CRANKCASE VENT #1 art. 0410-150
По запросу
24
HOSE,CRANKCASE VENT #2 art. 0410-151
По запросу
25
Clamp art. 0423-066
По запросу
