модель 2009 года
- Модель TRV 1000
- Код модели ATV TRV RED [A2009TBW4EUSR]

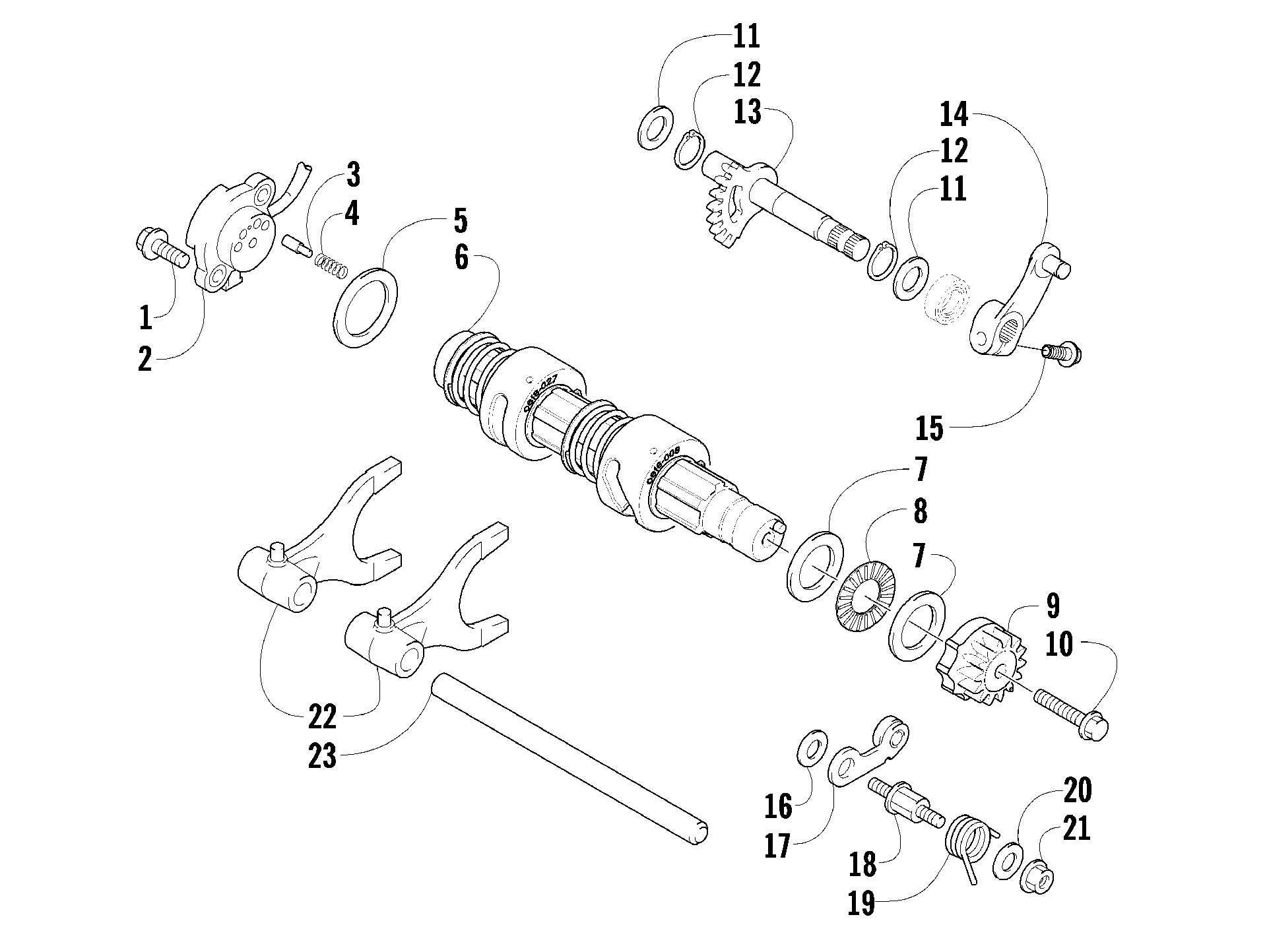

Схема передача Shifting ASSEMBLY [90322] для ATV TRV RED [A2009TBW4EUSR]
Схема
Детали
![передача Shifting ASSEMBLY [90322]](/upload/schemas/633b2f17a9e173.15843157.gif)
Номер
Наименование детали
Цена
1
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
2
SWITCH,GEAR-ENGINE (08 H2) art. 0409-091
По запросу
3
CONTACT,GEAR SHIFT ASSY art. 0818-013
По запросу
4
SPRING, SHIFT CONTACTS art. 0818-017
По запросу
5
WASHER, STEEL, 25 x 34 x .72 art. 0828-040
По запросу
6
SHIFT-SUB ASSY art. 0818-127
от 13 490 ₽
7
SPACER,SHIFT SHAFT art. 0828-131
По запросу
8
SPACER,SHIFT SHAFT art. 0828-131
По запросу
9
CAM, GEAR SHIFTING art. 0818-055
По запросу
10
Болт M6 x 1 x 25 Arctic Cat art. 0826-006
По запросу
11
Шайба стальная 12х20х9 art. 0828-036
от 168 ₽
12
RING, EXTERNAL RETAINING - DSH-12 art. 0831-010
По запросу
13
SHAFT, SUB-GEAR SHIFT art. 0818-007
от 2 490 ₽
14
ARM,GEAR SELECT-ASSY art. 0818-164
от 3 890 ₽
15
Screw, Machine art. 8468-620
По запросу
16
WASHER, STEEL, 6 x 14 x .9 art. 0828-038
По запросу
17
Stopper, Cam art. 0818-002
По запросу
18
SUPPORT, CAM STOPPER art. 0818-004
По запросу
19
SPRING,TORSION,DETENT ARM art. 0818-090
По запросу
20
WASHER, STEEL 6 x 16 x 2.5 art. 0828-035
По запросу
21
Гайка Arctic Cat art. 8424-602
от 110 ₽
22
FORK,SHIFT R/B 0818-171(replaces 0818-072) art. 0818-171
от 2 390 ₽
23
SHAFT, SHIFT FORK art. 0818-006
от 1 910 ₽
