модель 2009 года
- Модель TRV 1000
- Код модели ATV TRV RED [A2009TBW4EUSR]

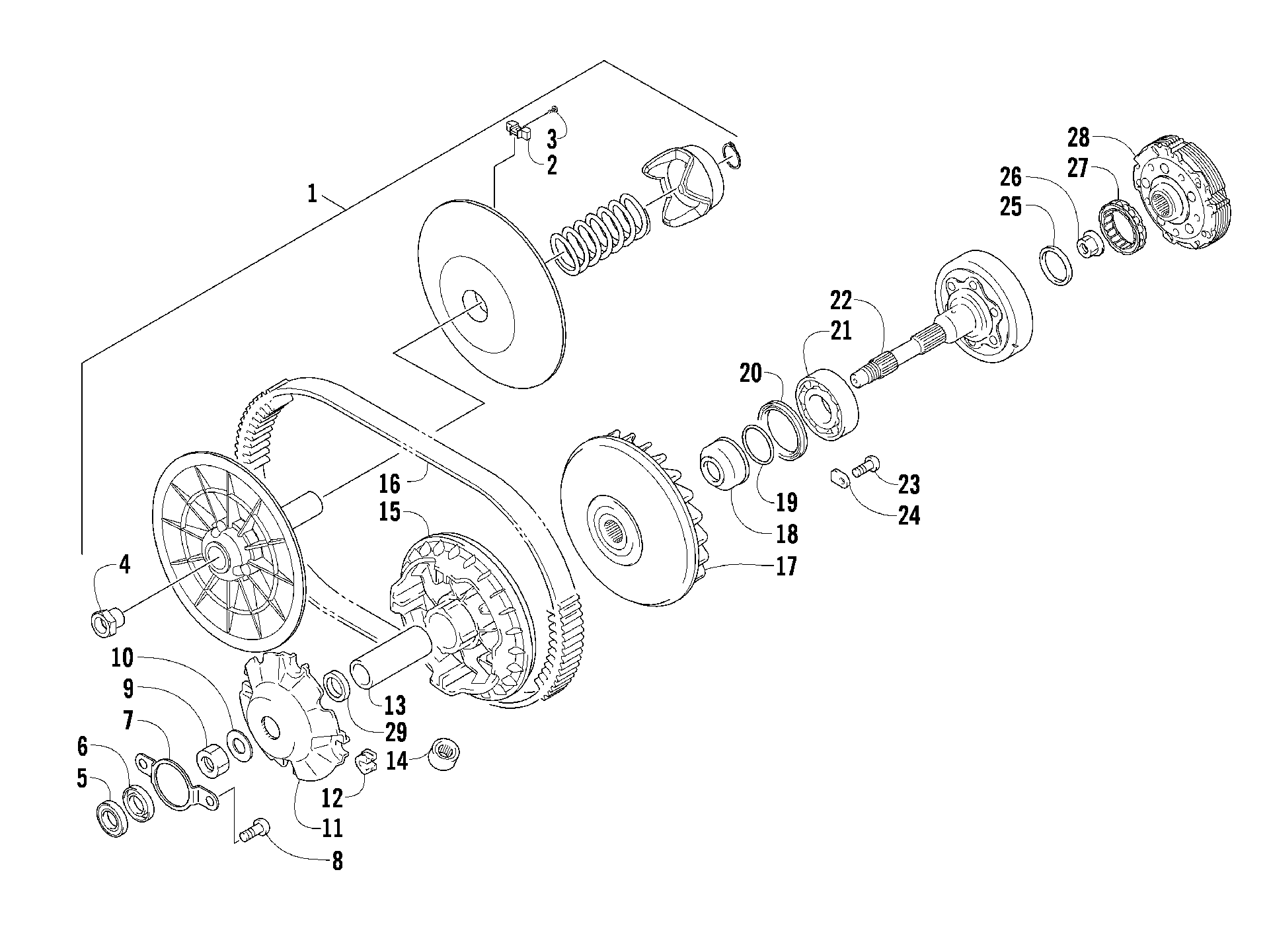

Схема трансмиссии ASSEMBLY [94204] для ATV TRV RED [A2009TBW4EUSR]
Схема
Детали
![Трансмиссия ASSEMBLY [94204]](/upload/schemas/633b49abd36750.00521053.gif)
Номер
Наименование детали
Цена
1
Ведомый вариатор в сборе Arctic Cat art. 0823-535
от 38 600 ₽
2
Слайдер вариатора Arctic Cat art. 0823-176
По запросу
3
Screw, Cam Shoe art. 0823-177
По запросу
4
Гайка ведомого вариатора Arctic Cat art. 0823-457
По запросу
5
Подшипник Arctic Cat art. 0832-010
По запросу
6
Сальник вариатора Arctic Cat art. 0830-176
от 2 615 ₽
7
Стопор подшипника Arctic Cat art. 0823-020
от 1 544 ₽
8
SCREW,MACH-TSFH M6 X1X12 W/ THD LOCK art. 0826-031
По запросу
9
Гайка вариатора Arctic Cat art. 0827-010
По запросу
10
Шайба Arctic Cat art. 0828-106
от 473 ₽
11
Тарелка щеки вариатора Arctic Cat art. 0823-276
По запросу
12
Слайдер вариатора art. 0823-277
от 490 ₽
13
Проставка вариатора Arctic Cat art. 0823-358
от 3 990 ₽
14
Грузик вариатора 23,5гр. Arctic Cat art. 0823-170
от 683 ₽
15
Щека вариатора внешняя Arctic Cat art. 0823-273
от 8 440 ₽
16
Ремень вариатора Arctic Cat art. 0823-231
от 14 900 ₽
Аналог
14 900 ₽
Требуется 1 шт.
17
Щека ведущего вариатора art. 0823-272
от 21 861 ₽
18
Втулка вариатора Arctic Cat art. 0823-015
от 2 820 ₽
19
Уплотнительное кольцо Arctic Cat art. 0470-531
от 420 ₽
20
Сальник Вариатора Arctic Cat art. 0830-244
По запросу
21
Подшипник Arctic Cat art. 0832-009
По запросу
22
Колокол сцепления Arctic Cat art. 0823-556
от 10 900 ₽
23
Винт Arctic Cat art. 0826-029
от 110 ₽
24
Стопор подшипника Arctic Cat art. 0822-010
от 429 ₽
25
Сальник барабана сцепления Arctic Cat art. 0830-189
По запросу
26
Гайка сцепления Arctic Cat art. 0827-011
от 725 ₽
27
CLUTCH, ONE WAY ASM art. 0823-018
от 8 930 ₽
28
Сцепление Arctic Cat art. 0823-484
от 8 900 ₽
29
Шайба ведущего вариатора 35X50X6.85 Arctic Cat art. 0823-292
от 987 ₽
