модель 2009 года
- Модель TRV 1000
- Код модели ATV TRV RED [A2009TBW4EUSR]

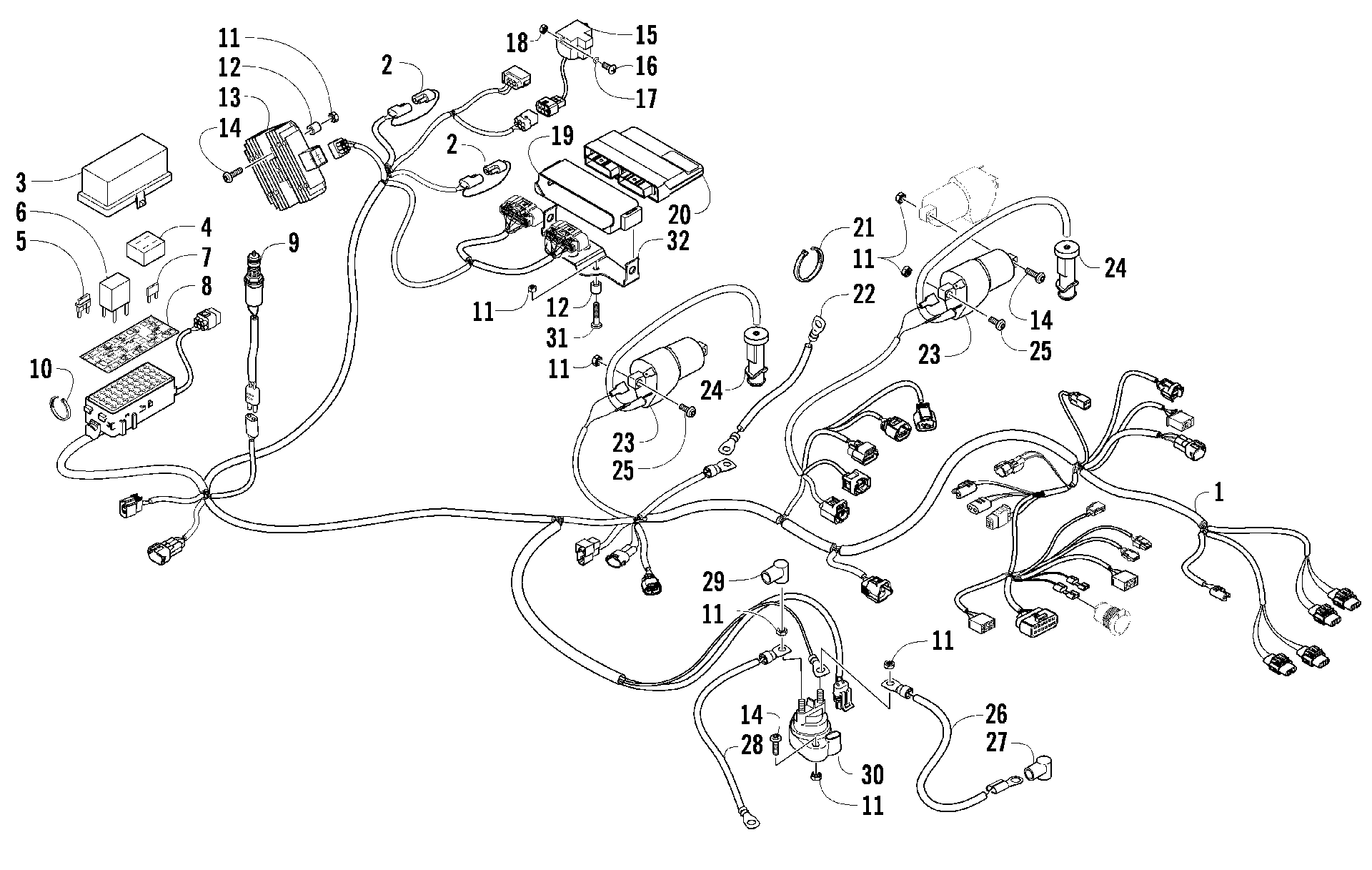

Схема жгута проводов ASSEMBLY [91010] для ATV TRV RED [A2009TBW4EUSR]
Схема
Детали
![Жгут проводов ASSEMBLY [91010]](/upload/schemas/633b4c749ae082.45200830.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN (09 H2 TRV) (inc. 2-8) art. 0486-335
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
COVER, PDM - ASSY art. 0530-008
По запросу
4
Holder, Fuse art. 0430-037
По запросу
5
Диод Arctic Cat art. 0430-034
от 978 ₽
6
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
7
Fuse - 30 Amp art. 0430-030
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
8
DECAL,PDM (08 H2) art. 1411-526
По запросу
9
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
10
Зажим Arctic Cat art. 0123-788
По запросу
11
Nut art. 0623-038
от 110 ₽
12
COLLAR,.375" OD X.26" ID X.375" art. 0423-036
По запросу
13
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
14
Screw, Machine art. 8476-630
По запросу
15
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
16
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
17
Washer art. 0123-802
от 110 ₽
18
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
19
CUSHION,CASE-ECU art. 0430-059
По запросу
20
ECU,EFI-PROGRAMMED (GEAR REDUCED STARTER art. 0530-034
По запросу
21
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
22
CABLE,BATTERY-ENGINE (32" BLK #6) art. 0445-071
По запросу
23
Катушка зажигания Arctic Cat art. 0824-043
от 11 700 ₽
Аналог
3 000 ₽
Требуется 2 шт.
Подписаться
24
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
25
Болт Arctic Cat art. 8476-620
По запросу
26
Cable, Solenoid/Starter (inc. 27) art. 0445-066
По запросу
27
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 1 шт.
28
CABLE,BATTERY-SOLENOID (8.5" RED #6) art. 0445-062
от 600 ₽
29
Boot, Terminal art. 0645-327
от 210 ₽
30
Реле стартера Arctic Cat art. 0445-058
от 1 658 ₽
31
Screw, Machine art. 8476-635
По запросу
32
BRACKET,ECU art. 2406-728
По запросу
