модель 2009 года
- Модель TRV 1000
- Код модели ATV TRV RED [A2009TBW4EUSR]

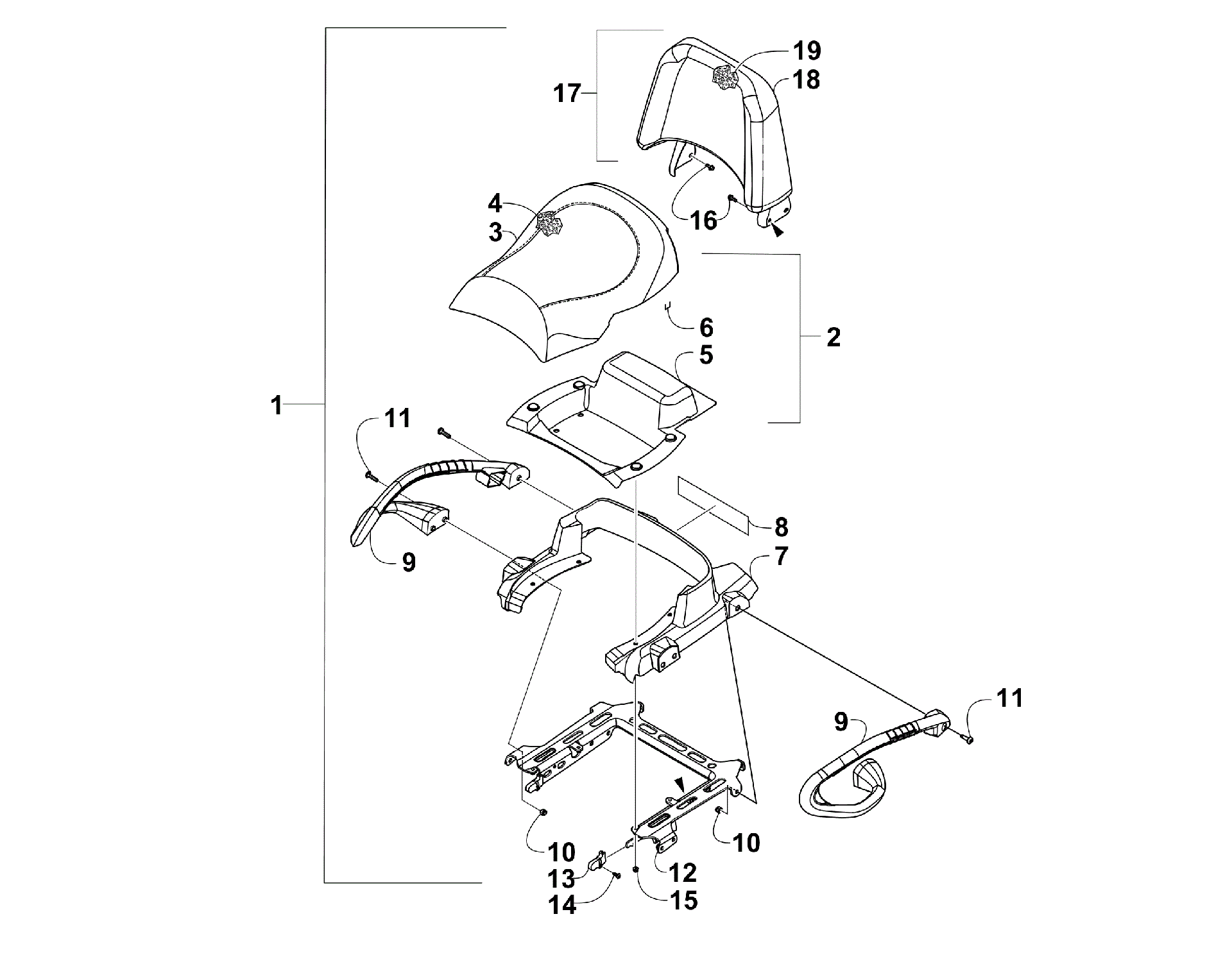

Схема pASSENGER сиденье и BACKREST узел [92011] для ATV TRV RED [A2009TBW4EUSR]
Схема
Детали
![PASSENGER сиденье и BACKREST узел [92011]](/upload/schemas/633b3a14acb5c2.89620119.gif)
Номер
Наименование детали
Цена
1
SEAT,AUX-ASSY (UH NB) (inc. 2-15) art. 2506-956
По запросу
2
SEAT, AUX-SUB ASSY (inc. 3-6) art. 2506-940
По запросу
3
COVER,SEAT-PASSENGER (LOWPRO) art. 2506-944
По запросу
4
FOAM,SEAT-PASSENGER (LOWPRO) art. 2506-942
По запросу
5
BASE,SEAT-INNER art. 2406-110
По запросу
6
Staple art. 0624-263
По запросу
7
BASE,SEAT-FASCIA art. 2406-044
По запросу
8
Decal - "Arctic Cat" - White art. 0411-814
По запросу
9
HANDHOLD,LH (SOFT GRIP) art. 2406-835
По запросу
9
HANDHOLD,RH (SOFT GRIP) art. 2406-834
По запросу
10
Nut, Hex art. 8432-802
По запросу
11
SCREW,MACH-TSPNH M8X1.25X30 CL8.8 BLK art. 8468-830
По запросу
12
BRACKET,SEAT SUPPORT-ASSEMBLY art. 2516-040
По запросу
13
END CAP,SEAT SUPPORT art. 2406-895
По запросу
14
Винт Arctic Cat art. 0423-538
от 110 ₽
15
Гайка Arctic Cat art. 8427-602
от 116 ₽
16
Болт Arctic Cat art. 8408-816
от 110 ₽
17
Спинка сиденья Arctic Cat art. 2516-020
По запросу
18
COVER,BACKREST art. 2516-141
По запросу
19
FOAM,BACKREST art. 2516-018
По запросу
