модель 2009 года
- Модель TRV 1000
- Код модели ATV TRV RED [A2009TBW4EUSR]

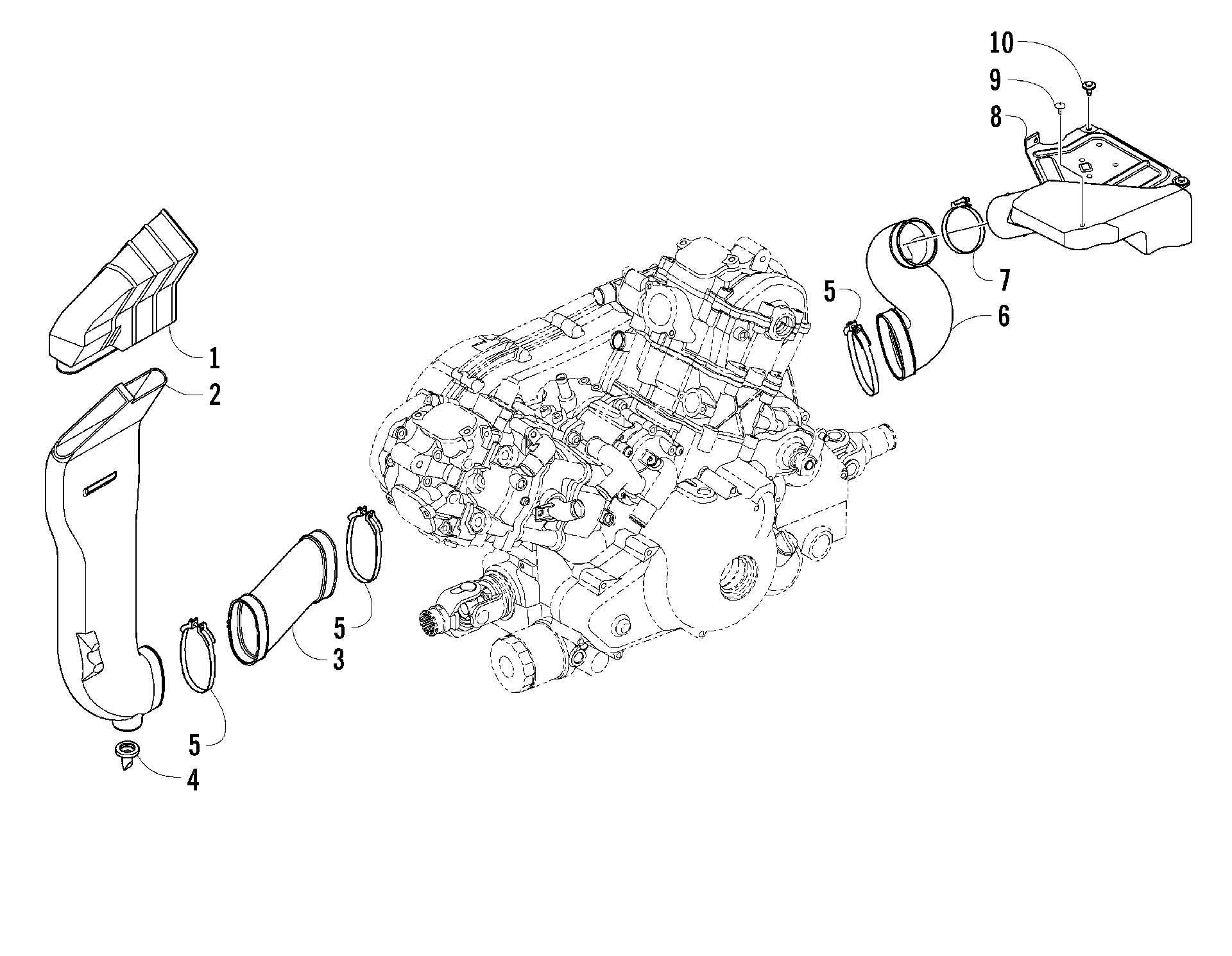

Схема узла охлаждения ремня/картера [90765] для ATV TRV RED [A2009TBW4EUSR]
Схема
Детали
![Узел охлаждения ремня/картера [90765]](/upload/schemas/633b16b5bfccf1.02918106.gif)
Номер
Наименование детали
Цена
1
SHROUD,AIR IN-BELT art. 0413-137
По запросу
2
DUCT,COOLING-BELT IN art. 0413-138
от 5 000 ₽
3
BOOT,COOLING-BELT IN art. 0413-139
от 1 500 ₽
4
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
5
Хомут Arctic Cat art. 0423-730
от 1 701 ₽
6
BOOT,COOLING-BELT OUT art. 0413-135
По запросу
7
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
8
DUCT,COOLING-BELT OUT art. 0413-207
По запросу
9
Винт Arctic Cat art. 2623-164
от 368 ₽
10
Клипса Arctic Cat art. 0623-362
от 90 ₽
