модель 2009 года
- Модель TRV 1000
- Код модели ATV TRV RED [A2009TBW4EUSR]

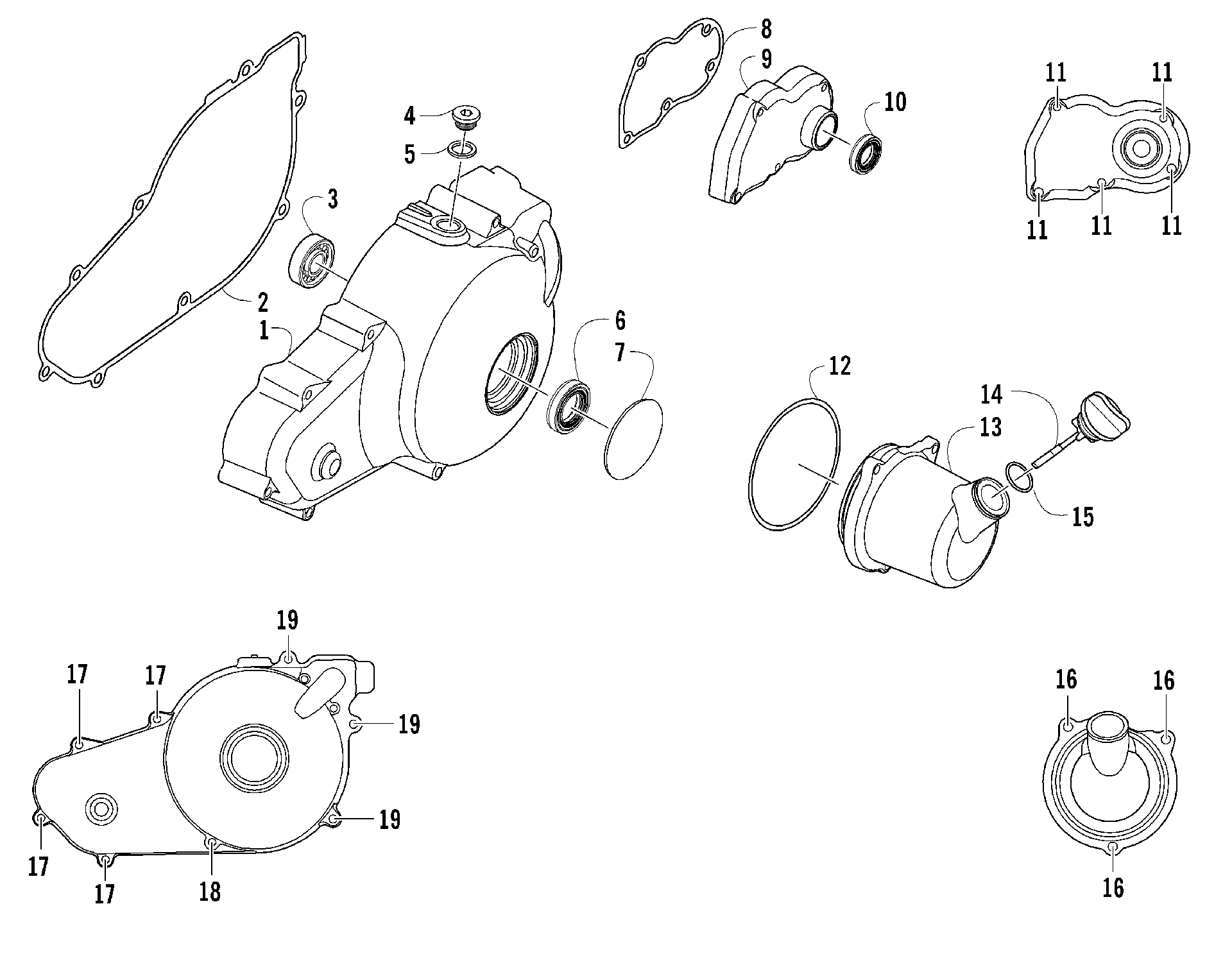

Схема магнето SIDE ENGINE COVERS [96253] для ATV TRV RED [A2009TBW4EUSR]
Схема
Детали
![Магнето SIDE ENGINE COVERS [96253]](/upload/schemas/633b37685f0e53.01437747.gif)
Номер
Наименование детали
Цена
1
COVER,KURT,MAG-MACH art. 0806-151
По запросу
2
Прокладка магнето Arctic Cat art. 0830-132
от 1 590 ₽
3
Подшипник Arctic Cat art. 0832-010
По запросу
4
PLUG, TDC CHECK art. 0806-022
По запросу
5
Шайба Arctic Cat art. 0830-015
от 160 ₽
6
Сальник вариатора Arctic Cat art. 0830-176
от 2 615 ₽
7
Крышка магнето Arctic Cat art. 0806-066
от 473 ₽
8
Прокладка крышки коробки переключения передач Arctic Cat art. 0830-161
от 420 ₽
9
COVER,GEAR SHIFT,VTWIN-MACH art. 0818-070
По запросу
10
Сальник Arctic Cat art. 0830-044
от 683 ₽
11
Винт Arctic Cat art. 8468-630
По запросу
12
Уплотнительное кольцо Arctic Cat art. 0830-162
от 473 ₽
13
COVER,OIL FILLER,VTWIN-MACH art. 0801-081
По запросу
14
Масляный щуп Arctic Cat art. 0801-073
от 2 310 ₽
15
O-RING, 17 ID X 3.2 W art. 0830-010
По запросу
16
Screw, Machine art. 8468-620
По запросу
17
Болт M6x1 0X50 Arctic Cat art. 8468-650
По запросу
18
SCREW,MACH-TSPNH M6X1.0X95 CL8.8 BLK art. 8468-695
По запросу
19
Болт M6X1.0X65 Arctic Cat art. 8468-665
По запросу
