модель 2009 года
- Модель TRV 1000
- Код модели ATV TRV RED [A2009TBW4EUSR]

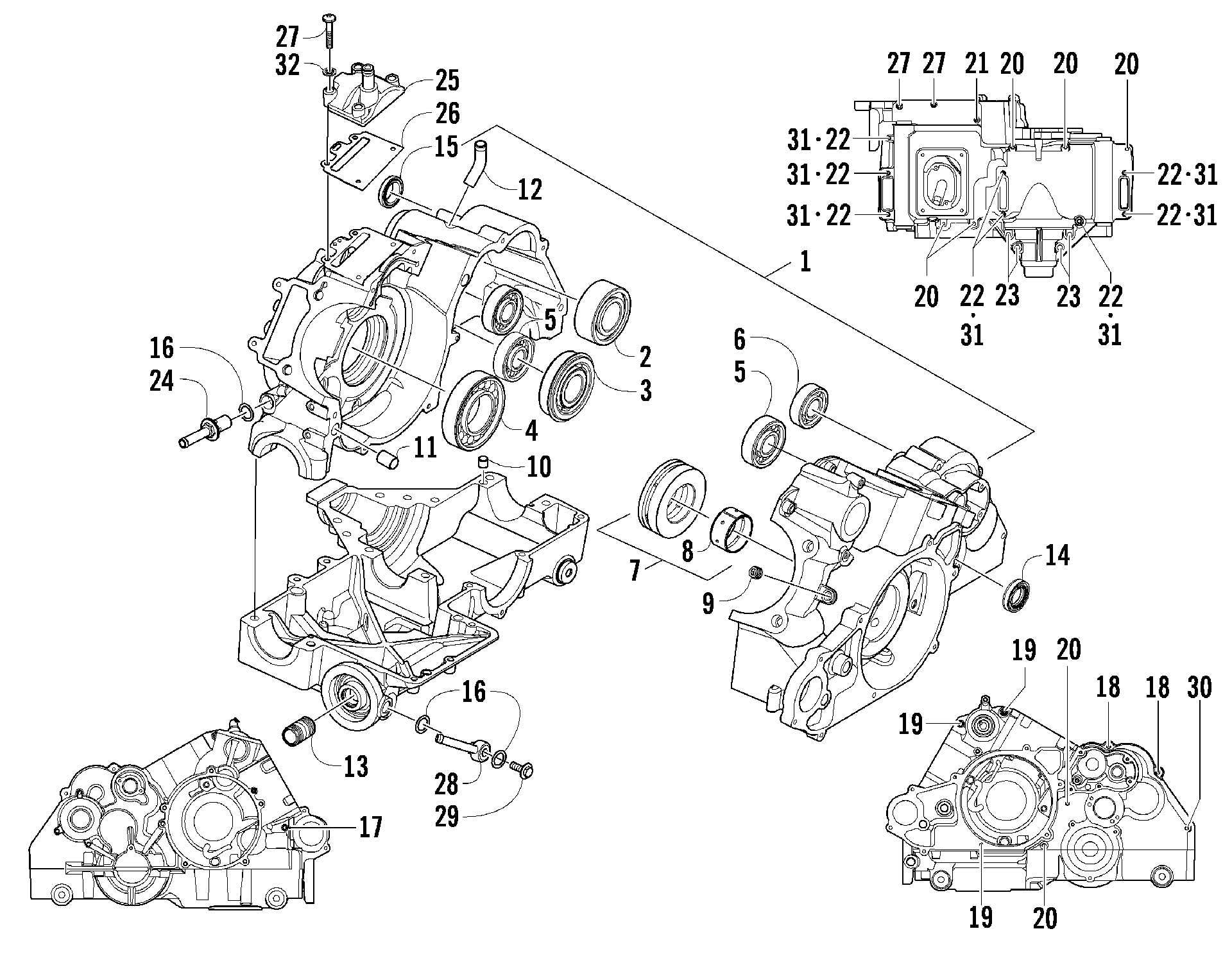

Схема картера ASSEMBLY [92066] для ATV TRV RED [A2009TBW4EUSR]
Схема
Детали
![Картер ASSEMBLY [92066]](/upload/schemas/633b1c56676607.31848226.gif)
Номер
Наименование детали
Цена
1
Картер Arctic Cat 1000 art. 0801-198
По запросу
2
Подшипник Arctic Cat art. 0832-048
По запросу
3
Подшипник Arctic Cat art. 0832-083
от 5 712 ₽
4
Подшипник 40х80х18 Arctic Cat art. 0832-042
от 690 ₽
5
Подшипник Arctic Cat art. 0832-050
от 2 390 ₽
6
Подшипник Arctic Cat art. 0832-049
от 2 190 ₽
Аналог
Ремкомплект помпы охлаждения SPI для Arctic Cat, Yamaha
art. SM-10104
4 341 ₽
Требуется 1 шт.
7
Подшипник Arctic Cat art. 0832-055
от 18 743 ₽
8
Подшипник Arctic Cat art. 0832-057
от 7 098 ₽
9
Сливной болт картера двигателя Arctic Cat art. 0801-002
от 420 ₽
10
Втулка Arctic Cat art. 0829-062
По запросу
11
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
12
PIPE,BREATHER art. 0801-118
По запросу
13
UNION,OIL FILTER (KY) art. 0812-066
По запросу
14
Сальник двигателя Arctic Cat art. 0822-052
По запросу
15
Сальник Arctic Cat art. 0830-035
от 290 ₽
16
GASKET,WASHER art. 0812-026
По запросу
17
SCREW,MACH-TSPNH M6X1.0X85 CL8.8 BLK art. 8468-685
По запросу
18
Болт M6x1 0X50 Arctic Cat art. 8468-650
По запросу
19
Screw, Machine art. 8468-625
По запросу
20
Болт M6X1.0X65 Arctic Cat art. 8468-665
По запросу
21
Винт M6X1.0X40 CL8.8 BLK Arctic Cat art. 8468-640
от 221 ₽
22
SCREW,CAP-HFH M8X1.25X70 CL8.8 RIE SIL art. 8412-870
По запросу
23
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE SIL art. 8412-830
По запросу
24
FITTING,OIL-THREADED (VTWIN) art. 0812-051
По запросу
25
COVER,BREATHER art. 0801-088
По запросу
26
Прокладка крышки вентиляции Arctic Cat art. 0830-160
По запросу
27
Винт Arctic Cat art. 8468-630
По запросу
28
Fitting, Oil - 40 art. 0812-028
По запросу
29
BOLT,OIL COOLER art. 0812-025
По запросу
30
Screw, Machine art. 8468-670
По запросу
31
GASKET, COPPER 8X14X1 art. 0830-008
По запросу
32
SEAL,FASTENER art. 0830-107
от 420 ₽
