модель 2009 года
- Модель TRV 1000
- Код модели ATV TRV RED [A2009TBW4EUSR]

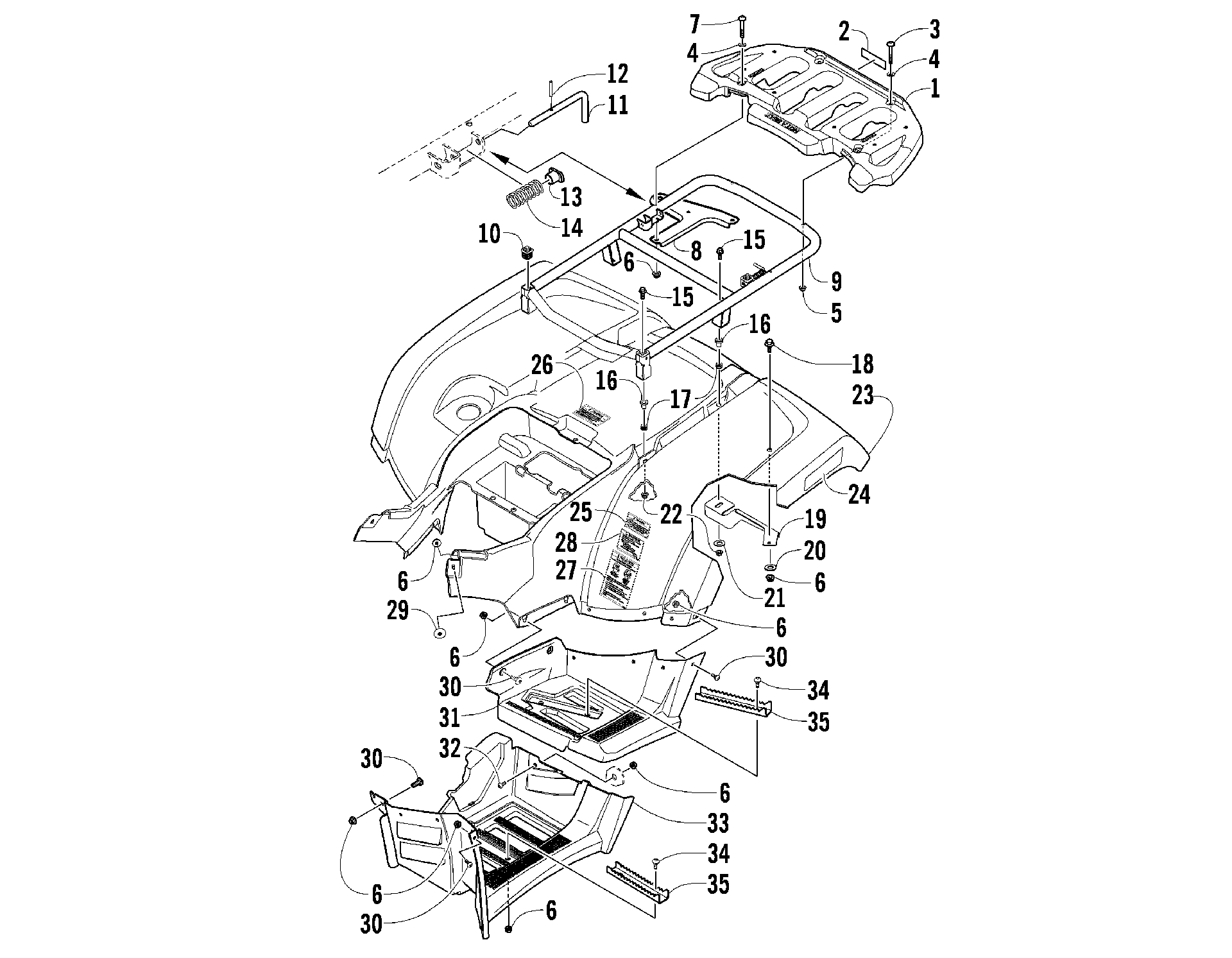

Схема задний RACK, кузов PANEL, и FOOTWELL ASSEMBLIES [90999] для ATV TRV RED [A2009TBW4EUSR]
Схема
Детали
![задний RACK, кузов PANEL, и FOOTWELL ASSEMBLIES [90999]](/upload/schemas/633b3c551c10e8.95302075.gif)
Номер
Наименование детали
Цена
1
Багажная площадка задняя Arctic Cat art. 2516-339
от 8 358 ₽
2
DECAL,WARNING-RACK(50 LB.) art. 1411-201
По запросу
3
SCREW,CAP-HFH M6X1.0X40 CL8.8 RIE BLK art. 8410-640
По запросу
4
Washer art. 8050-223
По запросу
5
Гайка Arctic Cat art. 0423-891
от 90 ₽
6
Гайка Arctic Cat art. 0423-540
По запросу
7
SCREW,CAP-HFH M6X1.0X45 CL8.8 RIE BLK art. 8410-645
По запросу
8
Bracket, Mounting - Safety Flag art. 2506-926
По запросу
9
Base, MRP - Assembly (inc. 10-14) art. 2516-169
По запросу
10
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
11
PIN,MRP-ASSY (inc. 12-14) art. 0541-504
По запросу
12
PIN,ROLL-2.5MM art. 0423-635
По запросу
13
COLLAR,SEAT LATCH art. 0423-677
По запросу
14
SPRING,MRP LATCH art. 0423-636
По запросу
15
Screw, Cap art. 8410-835
По запросу
16
Втулка крепежная Arctic Cat art. 0423-669
По запросу
17
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
18
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
19
BRACKET,REAR FENDER SUPPORT-LH-PAINTED art. 2506-093
По запросу
19
BRACKET,REAR FENDER SUPPORT-RH-PAINTED art. 2506-092
По запросу
20
Washer art. 8050-222
По запросу
21
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
22
Nut, Hex art. 8432-802
По запросу
23
FENDER,REAR-ASSEMBLY-H2 TRV (RED) (inc. 24-28) art. 2516-802
По запросу
24
Отражатель задний правый Arctic Cat art. 1411-592
По запросу
24
Отражатель задний левый Arctic Cat art. 1411-593
По запросу
25
DECAL,WARNING PASSENGER TRV art. 1411-269
По запросу
26
DECAL,WARNING SEAT-PASSENGER art. 1411-251
По запросу
27
DECAL,WARNING-PASSENGER art. 1411-956
По запросу
28
DECAL,WARNING-TIRE PSI H2 TRV (7PSI) art. 2411-176
По запросу
29
Винт Arctic Cat art. 0423-101
от 263 ₽
30
Болт Arctic Cat art. 0423-419
По запросу
31
FOOTWELL,REAR-RH art. 2406-042
По запросу
31
FOOTWELL,REAR-LH art. 2406-043
По запросу
32
Винт Arctic Cat art. 8477-620
от 168 ₽
33
FOOTWELL,RH(TRV H2) art. 2506-856
По запросу
33
Подножка левая Arctic Cat art. 2506-857
По запросу
34
Болт Arctic Cat art. 0423-355
По запросу
35
Подножка черная art. 5506-497
от 1 848 ₽
