модель 2009 года
- Модель TRV 1000
- Код модели ATV TRV RED [A2009TBW4EUSR]

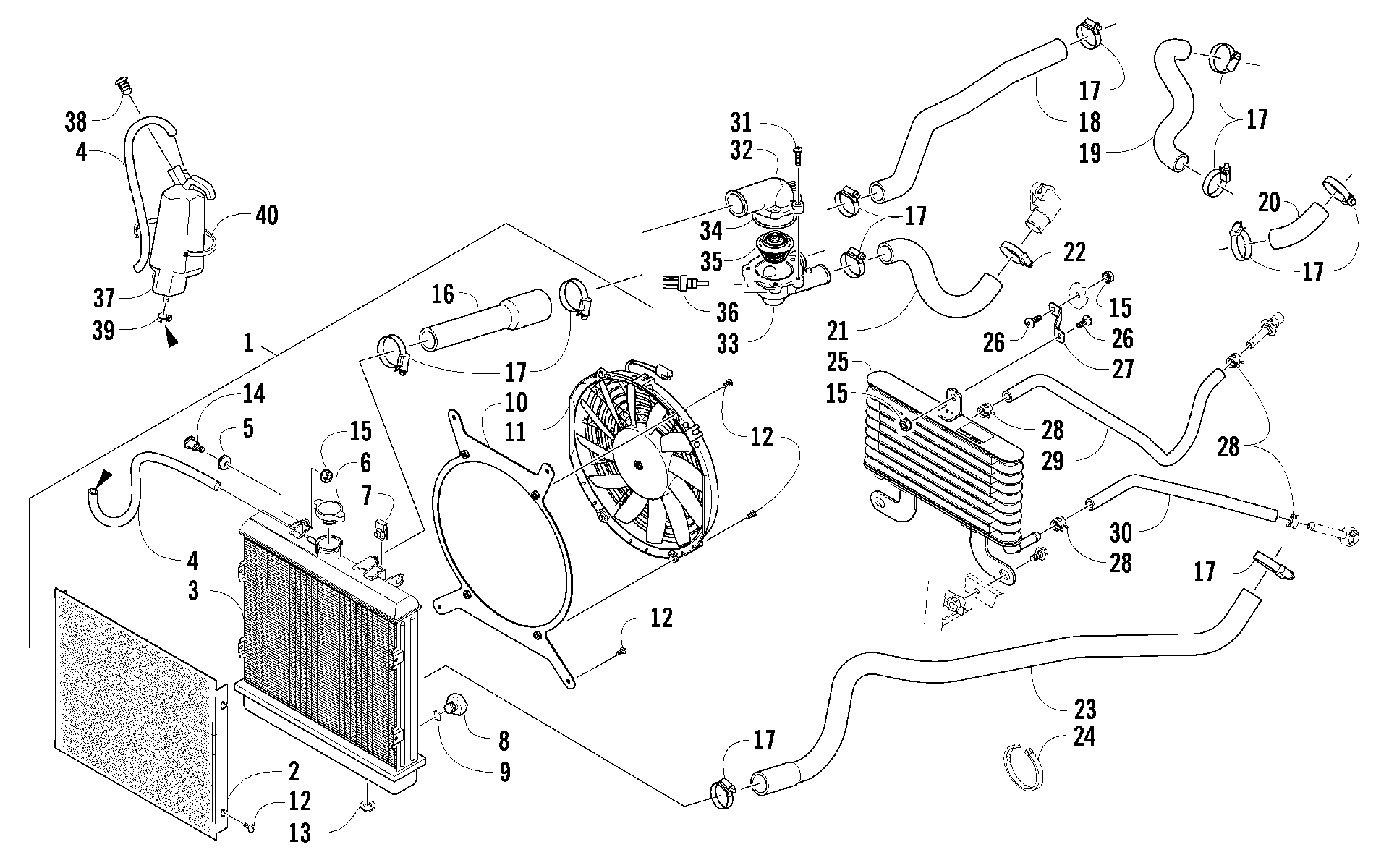

Схема системы охлаждения ASSEMBLY [90304] для ATV TRV RED [A2009TBW4EUSR]
Схема
Детали
![Система охлаждения ASSEMBLY [90304]](/upload/schemas/633b1a86eadfa7.43298477.gif)
Номер
Наименование детали
Цена
1
RADIATOR, H2 - ASSEMBLY (inc. 2-12) art. 0413-258
По запросу
2
SCREEN,RADIATOR art. 0413-214
По запросу
3
Радиатор Arctic Cat art. 0413-216
от 60 239 ₽
4
Hose, 25 ft art. 0610-011
По запросу
5
GROMMET(LV 11378) art. 0423-030
По запросу
6
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
7
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
8
Сливная пробка радиатора Arctic Cat art. 0413-195
от 2 615 ₽
9
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
10
BRACKET,FAN art. 0413-217
По запросу
11
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
12
Screw, Machine art. 8470-510
от 110 ₽
13
Bushing art. 0423-028
По запросу
14
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
15
Nut art. 0623-038
от 110 ₽
16
Hose, Coolant - Radiator/Thermostat - Upper art. 0410-120
По запросу
17
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
18
Hose, Coolant - No. 2(replaces 0410-118) art. 0410-195
По запросу
19
HOSE,COOLANT-#2 COLD art. 0410-116
По запросу
20
HOSE,COOLANT-#1 COLD art. 0410-115
По запросу
21
HOSE,COOLANT-#1 HOT art. 0410-117
По запросу
22
Clamp, Hose art. 1623-093
По запросу
23
HOSE,COOLANT-PUMP SUCTION art. 0410-119
По запросу
24
Зажим Arctic Cat art. 0123-788
По запросу
25
Масляный радиатор Arctic Cat art. 0413-211
от 17 850 ₽
26
Screw, Machine art. 8476-612
По запросу
27
BRKT,MTG UPPER-OIL COOLER-PTD art. 0513-022
По запросу
28
CLAMP,HOSE #5 MICRO-GEAR SIZE 05 art. 0423-632
По запросу
29
HOSE,OIL-IN art. 0410-149
По запросу
30
HOSE,OIL-OUT (450 MM) art. 0410-168
По запросу
31
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
32
COVER, THERMOSTAT art. 0808-092
от 1 743 ₽
33
HOUSING, THERMOSTAT-MACH (RB 0808-189) art. 0808-091
По запросу
34
ORING,ID44.12 X CS2.62 art. 0830-173
По запросу
35
Термостат Arctic Cat art. 0808-093
от 3 161 ₽
36
Датчик температуры Arctic Cat art. 0808-124
от 2 615 ₽
37
BOTTLE,OVERFLOW art. 0413-086
По запросу
38
STOPPER,COOLANT art. 0413-087
По запросу
39
Clamp, Hose art. 0124-045
По запросу
40
Tie, Cable - 14 in. art. 0623-316
По запросу
