модель 2009 года
- Модель TRV 1000
- Код модели ATV TRV RED [A2009TBW4EUSR]

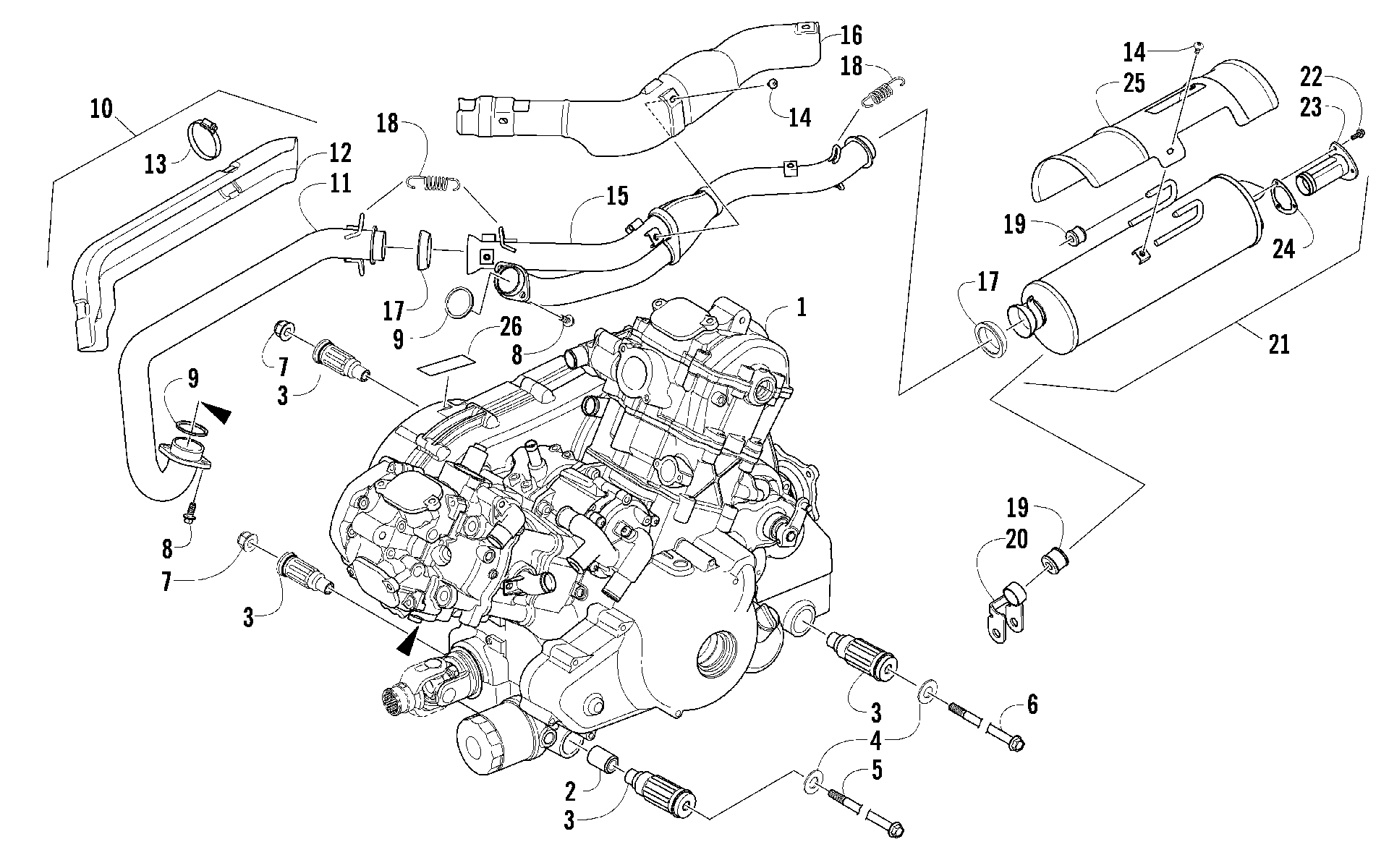

Схема двигателя AND EXHAUST [92334] для ATV TRV RED [A2009TBW4EUSR]
Схема
Детали
![Двигатель AND EXHAUST [92334]](/upload/schemas/633b2521ab5bb7.37238026.gif)
Номер
Наименование детали
Цена
1
ENGINE,A950D B H2 ASSY (TRV)(RB0800-075) (inc. 2-3)(replaces 0800-087) art. 0800-111
По запросу
2
SPACER,ENGINE MOUNT,L31 art. 0801-128
По запросу
3
Подушка двигателя Arctic Cat art. 0801-091
от 1 520 ₽
4
Шайба Arctic Cat art. 0423-426
от 110 ₽
5
SCREW,CAP HFH M10-1.25X220 art. 0423-734
По запросу
6
SCREW,CAP-HFH M10X1.25X190 CL10.9 Z&Y art. 0423-451
По запросу
7
Гайка Arctic Cat art. 8428-002
от 310 ₽
8
Болт Arctic Cat art. 8408-820
от 110 ₽
9
Прокладка выхлопной трубы Arctic Cat art. 0412-338
от 2 310 ₽
10
PIPE,EXHAUST-ASSEMBLY (inc. 11-13) art. 0512-433
По запросу
11
Коллектор выпускной (штаны) Arctic Cat art. 0512-349
от 19 551 ₽
12
SHIELD,EXHAUST-INNER art. 0412-400
По запросу
13
Clamp, Hose art. 0423-317
По запросу
14
Screw, Machine art. 8477-610
По запросу
15
Pipe, Exhaust - Rear art. 0512-453
По запросу
16
SHIELD,EXHAUST-REAR art. 0412-484
По запросу
17
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
18
Пружина Arctic Cat art. 0612-668
от 683 ₽
19
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
20
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
21
Глушитель Arctic Cat art. 0512-355
от 24 740 ₽
22
Screw, Cap art. 8408-616
По запросу
23
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
24
GASKET,SPARK ARRESTER art. 0412-313
По запросу
25
Термозащитный экран глушителя Arctic Cat art. 0412-373
По запросу
26
Decal, Warning art. 0411-426
По запросу
