модель 2012 года
- Модель 700
- Код модели ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]

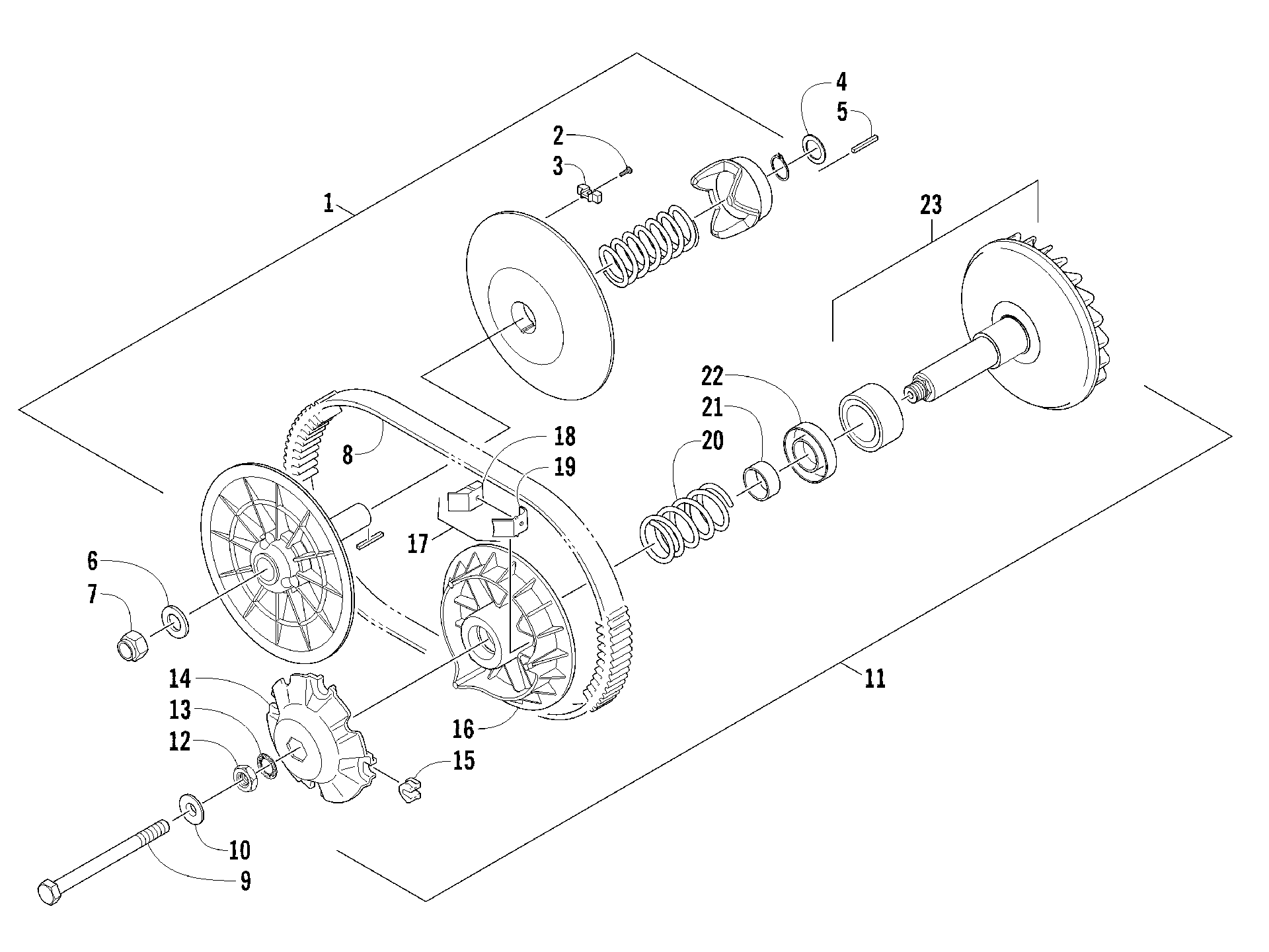

Схема сцепления ASSEMBLIES [95041] для ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]
Схема
Детали
![Сцепление ASSEMBLIES [95041]](/upload/schemas/6335ca51023139.38067727.gif)
Номер
Наименование детали
Цена
1
PULLEY,DRIVEN-ASSY(LP3-2) (RB 0823-539) (inc. 2-3)(replaces 0823-436) art. 0823-539
По запросу
2
Screw, Cam Shoe art. 0823-177
По запросу
3
Слайдер вариатора Arctic Cat art. 0823-176
По запросу
4
Washer, Thrust art. 0623-954
По запросу
5
KEY,DRIVEN PULLEY-3/16 art. 0423-718
По запросу
6
Шайба 16.3x30x3 Arctic Cat art. 0828-020
от 420 ₽
7
Гайка кардана Arctic Cat art. 0827-013
от 250 ₽
8
Ремень вариатора art. 1402-564
По запросу
9
HEX HEAD BOLT M12X1.75-140-10.9 art. 0423-673
По запросу
10
WASHER, HAT art. 0423-733
По запросу
11
PULLEY,DRIVE-ASSEMBLY (inc. 12-23) art. 0823-540
По запросу
12
NUT,HEXAGONAL art. 0423-747
По запросу
13
WASHER,LOCK art. 0423-746
По запросу
14
CAP ASSY (inc. 15) art. 1502-207
По запросу
15
SLIDER art. 1402-628
По запросу
16
Face, Drive - Movable art. 1402-625
По запросу
17
BLOCK ASSY (RB 2402-276) (inc. 18-19)(replaces 1502-205) art. 2402-276
По запросу
18
BLOCK ASSY art. -N/A-
По запросу
19
BLOCK ASSY art. -N/A-
По запросу
20
SPRING art. 0423-745
По запросу
21
Spacer art. 1402-624
По запросу
22
SEAT,SPRING art. 1402-623
По запросу
23
FLANGE,FIXED art. 1502-206
По запросу
