модель 2012 года
- Модель 700
- Код модели ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]

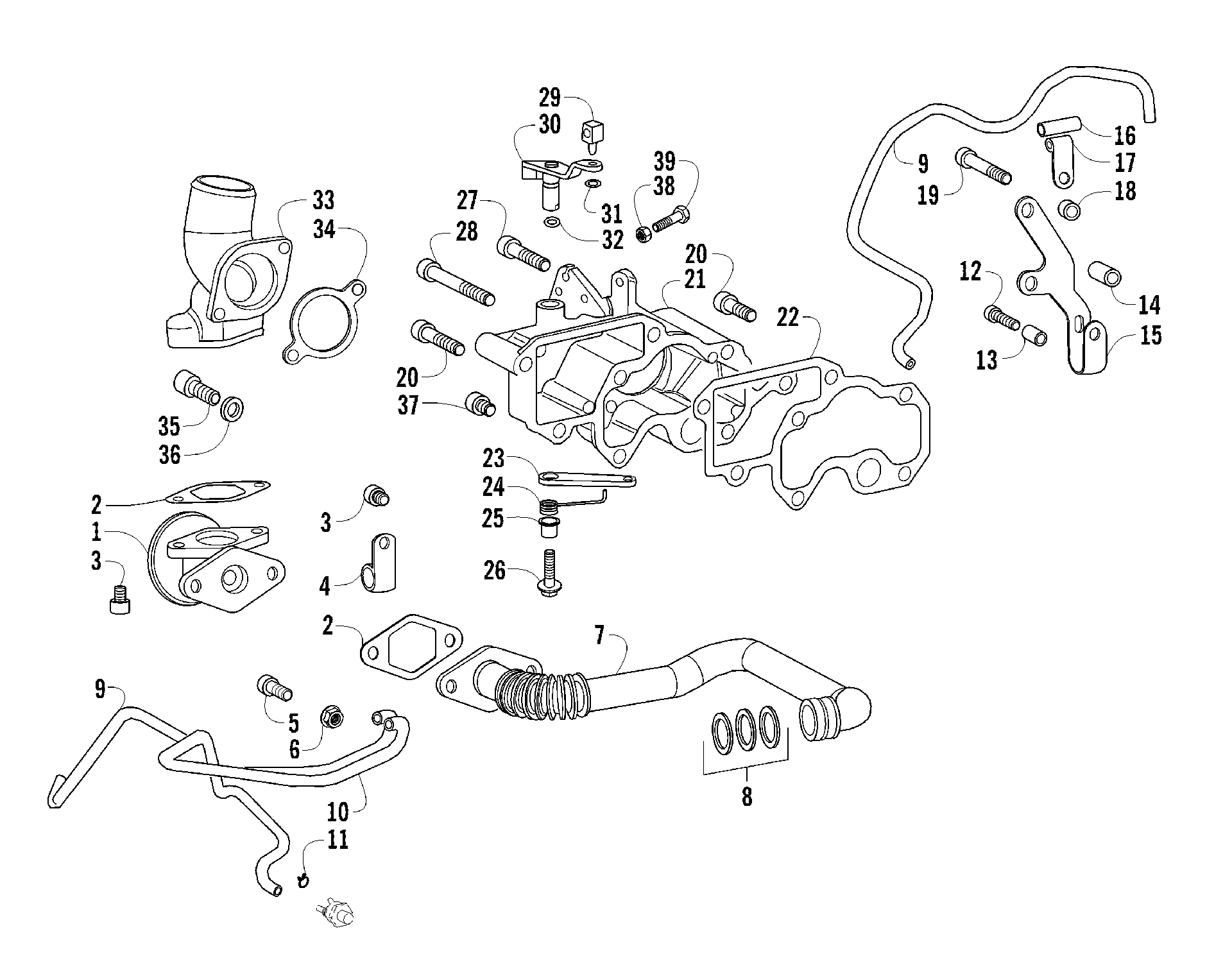

Схема впускной системы MANIFOLD AND EGR SYSTEM [96007] для ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]
Схема
Детали
![Впускная система MANIFOLD AND EGR SYSTEM [96007]](/upload/schemas/6335e0d093dba4.84896648.gif)
Номер
Наименование детали
Цена
1
EGR VALVE art. 3206-343
По запросу
2
EGR VALVE GASKET art. 3206-348
По запросу
3
SCREW M8X22 art. 3206-339
По запросу
4
CLAMP DIAM. 12-22 art. 3206-352
По запросу
5
SCREW M8X25 art. 3206-346
По запросу
6
Nut art. 3206-293
По запросу
7
UNION PIPE art. 3206-345
По запросу
8
Ring, Seal art. 3206-344
По запросу
9
UNION HOSE art. 3206-351
По запросу
10
Hose art. 3206-349
По запросу
11
CLAMP art. 3206-350
По запросу
12
Screw art. 3206-267
По запросу
13
SPACER art. 3206-353
По запросу
14
SPACER art. 3206-356
По запросу
15
Bracket art. 3206-347
По запросу
16
RUBBER SHEATHING art. 3206-354
По запросу
17
CLAMP art. 3206-325
По запросу
18
SPACER art. 3206-355
По запросу
19
Screw, Cap Not a Service Part art. -N/A-
По запросу
20
Screw, Cap art. 3206-276
По запросу
21
INLET MANIFOLD art. 3206-278
По запросу
22
INL.MANIFOLD GASKET art. 3206-277
По запросу
23
Lever, Internal art. 3206-286
По запросу
24
Spring art. 3206-283
По запросу
25
Sleeve art. 3206-284
По запросу
26
SCREW M 6 X 20 art. 3206-285
По запросу
27
Screw art. 3206-280
По запросу
28
Screw art. 3206-279
По запросу
29
PIN art. 3206-288
По запросу
30
Lever, External art. 3206-287
По запросу
31
CIRCLIP art. 3206-242
По запросу
32
O Ring art. 3206-281
По запросу
33
Flange, Intake art. 3206-357
По запросу
34
Gasket art. 3206-289
По запросу
35
Screw, Cap art. 3206-169
По запросу
36
Washer art. 3206-234
По запросу
37
Screw, Cap art. 3206-266
По запросу
38
Nut art. 3206-137
По запросу
39
ADJUSTING BOLT M 6X30 art. 3206-282
По запросу
