модель 2012 года
- Модель 700
- Код модели ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]

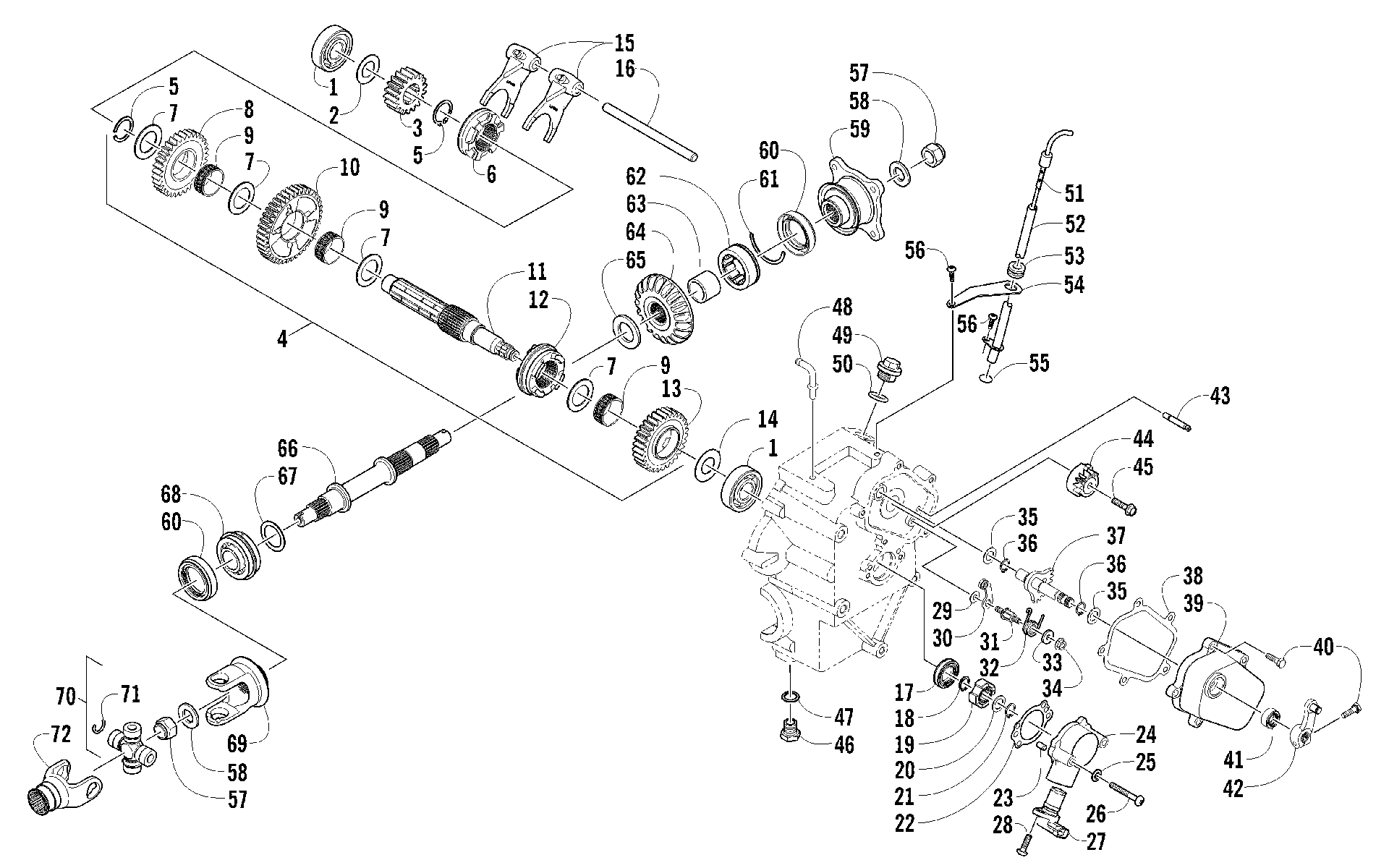

Схема трансмиссии LEFT-SIDE ASSEMBLY [95043] для ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]
Схема
Детали
![Трансмиссия LEFT-SIDE ASSEMBLY [95043]](/upload/schemas/6335f41c4dc452.98210297.gif)
Номер
Наименование детали
Цена
1
Подшипник Arctic Cat art. 0832-050
от 2 390 ₽
2
WASHER,THRUST, SECONDARY TRANSMISSION art. 0828-010
По запросу
3
GEAR,DRIVE 18T-13T SPLINE art. 0822-140
По запросу
4
COUNTERSHAFT ASSY-SD (NO DRIVE GEAR) (inc. 5-13)(replaces 0822-124) art. 0822-144
По запросу
5
Стопорное кольцо КПП Arctic Cat art. 0831-085
от 630 ₽
6
DOG,SLIDING-REVERSE SD(replaces 0822-120) art. 0822-169
По запросу
7
SHIM,DRIVE GEAR SPACER art. 0822-121
от 1 180 ₽
8
Шестерня реверса Arctic Cat art. 0822-119
от 12 842 ₽
9
Подшипник игольчатый Arctic Cat art. 0832-082
от 4 851 ₽
10
Шестерня Arctic Cat art. 0822-114
По запросу
11
Вал КПП Arctic Cat art. 0822-113
от 19 010 ₽
12
Шестерня Arctic Cat art. 0822-116
По запросу
13
Шестерня Arctic Cat art. 0822-115
от 10 868 ₽
14
Шайба стальная Arctic Cat art. 0828-011
от 630 ₽
15
FORK,SHIFT R/B 0818-171(replaces 0818-072) art. 0818-171
от 2 390 ₽
16
SHAFT, SHIFT FORK art. 0818-006
от 1 910 ₽
17
Сальник двигателя Arctic Cat art. 0822-052
По запросу
18
Стопорное кольцо Arctic Cat art. 0831-040
от 168 ₽
19
Тригер датчика скорости Arctic Cat art. 0822-050
от 1 796 ₽
20
WASHER, THRUST art. 0828-069
По запросу
21
Стопорное кольцо Arctic Cat art. 0831-039
от 90 ₽
22
GASKET,ODOMETER DRIVE art. 0830-129
По запросу
23
Pin, Dowel art. 0829-023
По запросу
24
HOUSING, SPEEDO SENSOR art. 0822-049
от 2 290 ₽
25
SEAL,FASTENER art. 0830-107
от 420 ₽
26
Винт Arctic Cat art. 8468-645
от 221 ₽
27
Датчик скорости Arctic Cat art. 0824-042
По запросу
28
Screw, Machine art. 8468-620
По запросу
29
WASHER, STEEL, 6 x 14 x .9 art. 0828-038
По запросу
30
Stopper, Cam art. 0818-002
По запросу
31
SUPPORT, CAM STOPPER art. 0818-004
По запросу
32
SPRING,TORSION,DETENT ARM art. 0818-090
По запросу
33
WASHER, STEEL 6 x 16 x 2.5 art. 0828-035
По запросу
34
Гайка Arctic Cat art. 8424-602
от 110 ₽
35
Шайба стальная 12х20х9 art. 0828-036
от 168 ₽
36
RING, EXTERNAL RETAINING - DSH-12 art. 0831-010
По запросу
37
SHAFT, SUB-GEAR SHIFT art. 0818-007
от 2 490 ₽
38
GASKET,COVER-SELECTOR art. 1402-557
По запросу
39
COVER,SELECTOR,GEARBOX-MACH art. 1502-009
По запросу
40
SCREW,CAP-HH M6X1.0X20 CL10.9 Z&BL art. 8405-620
По запросу
41
Сальник Arctic Cat art. 0830-044
от 683 ₽
42
ARM,GEAR SELECT-ASSY art. 0818-164
от 3 890 ₽
43
STOP,SPRING-SELECTOR art. 1402-556
По запросу
44
DETENT CAM,GEAR SHIFT art. 0818-089
По запросу
45
Болт M6 x 1 x 25 Arctic Cat art. 0826-006
По запросу
46
Сливная пробка Arctic Cat art. 0812-006
от 1 491 ₽
47
Прокладка металлическая Arctic Cat art. 0830-017
от 473 ₽
48
BARB, 90 DEGREE art. 1402-102
По запросу
49
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
50
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
51
DIPSTICK art. 0470-689
По запросу
52
TUBE,DIPSTICK-BLACK art. 2506-388
По запросу
53
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
54
BRKT,DIPSTICK TUBE - PTD art. 2506-445
По запросу
55
O-RING,12.7 X 1.78 art. 0423-715
По запросу
56
Винт Arctic Cat art. 0423-396
от 473 ₽
57
Гайка кардана Arctic Cat art. 0827-013
от 250 ₽
58
Шайба 16.3x30x3 Arctic Cat art. 0828-020
от 420 ₽
59
Муфта Arctic Cat art. 0819-005
от 3 790 ₽
60
Сальник Arctic Cat art. 0830-043
от 720 ₽
61
RING, DRIVEN BEARING art. 0819-011
По запросу
62
Подшипник Arctic Cat art. 0832-016
от 2 820 ₽
63
SLEEVE,BEARING art. 1402-555
По запросу
64
GEAR,BEVEL(20T)-SECONDARY DRIVEN art. 1402-867
По запросу
65
SHIM,25 X 40 X 3.4 art. 1402-864
По запросу
66
Shaft, Output - Secondary art. 1402-554
По запросу
67
SHIM,. 25 x 34 x .90 art. 0828-024
По запросу
67
SHIM, 25 x 34 x 1.05 art. 0828-027
По запросу
67
SHIM, 25 X 34 X 0.35 MM art. 0828-023
По запросу
67
SHIM, 25 x 34 x .95 art. 0828-025
По запросу
67
SHIM, 25 x 34 x 1.00 art. 0828-026
По запросу
67
Шайба Arctic Cat art. 0828-022
от 935 ₽
67
Шайба 25 x 34 x 0.25 mm Arctic Cat art. 0828-021
от 326 ₽
67
SHIM, 25 x 34 x 1.10 art. 0828-028
По запросу
67
SHIM, 25 x 34 x 1.15 art. 0828-029
По запросу
68
Подшипник Arctic Cat art. 0832-107
По запросу
69
Вилка кардана Arctic Cat art. 0819-061
По запросу
70
Крестовина 20мм x 57мм Arctic Cat art. 1402-164
от 3 161 ₽
71
Стопорное кольцо крестовины Arctic Cat art. 0423-450
от 420 ₽
72
Вилка переднего кардана Arctic Cat art. 0819-063
По запросу
