модель 2012 года
- Модель 700
- Код модели ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]

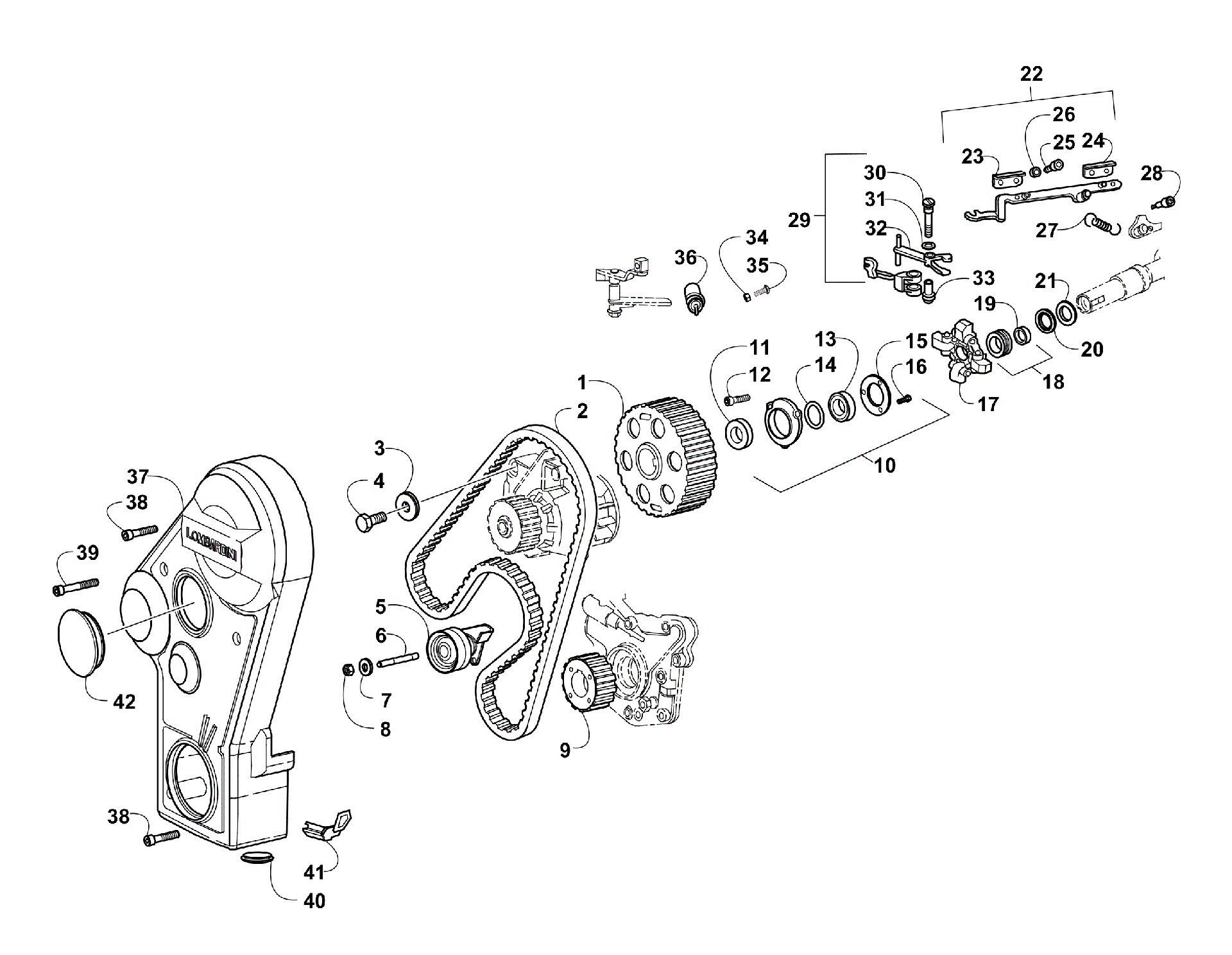

Схема tIMING BELT и SPEED GOVERNOR ASSEMBLIES [100332] для ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]
Схема
Детали
![TIMING BELT и SPEED GOVERNOR ASSEMBLIES [100332]](/upload/schemas/6335f32614ae59.17691334.gif)
Номер
Наименование детали
Цена
1
Pulley, Cam Driven art. 3206-153
По запросу
2
Belt, Timing art. 3206-154
По запросу
3
Washer art. 3206-156
По запросу
4
Screw, Cap art. 3206-155
По запросу
5
Pulley art. 3206-159
По запросу
6
Bolt, Stud art. 3206-158
По запросу
7
Washer art. 3206-157
По запросу
8
Nut art. 3206-142
По запросу
9
Pulley, Cam Drive art. 3206-160
По запросу
10
Camshaft Support (inc. 11-16) art. 3206-209
По запросу
11
Ring, Seal art. 3206-208
По запросу
12
Screw, Cap art. 3206-088
По запросу
13
Bearing art. 3206-211
По запросу
14
Seal, Oil art. 3206-210
По запросу
15
Plate art. 3206-212
По запросу
16
Screw, Cap art. 3206-166
По запросу
17
Flyweight - Assembly art. 3206-213
По запросу
18
Sleeve, Control (inc. 19) art. 3206-214
По запросу
19
Sleeve art. 3206-216
По запросу
20
Roller, Thrust art. 3206-217
По запросу
21
Washer, Thrust art. 3206-215
По запросу
22
INJECTION PUMP RACK (inc. 23-26) art. 3206-381
По запросу
23
PLATE art. 3206-220
По запросу
24
Plate art. 3206-219
По запросу
25
Screw, Cap art. 3206-221
По запросу
26
Washer art. 3206-223
По запросу
27
EXTRA-FUEL SPRING 4300-4500 KRAFTSTOFFFE art. 3206-222
По запросу
28
Screw, Cap art. 3206-225
По запросу
29
Lever, Governor - Assembly (inc. 30-33) art. 3206-228
По запросу
30
CONTROL LEVER PIN art. 3206-224
По запросу
31
RUBBER OIL SEAL art. 3206-226
По запросу
32
SLEEVE art. 3206-229
По запросу
33
JOURNAL art. 3206-227
По запросу
34
NUT M 3 art. 3206-232
По запросу
35
SCREW M 3 X 14 art. 3206-231
По запросу
36
MIN-MAX DEVICE art. 3206-230
По запросу
37
Cover, Timing Belt art. 3206-380
По запросу
38
Screw, Cap art. 3206-043
По запросу
39
Screw art. 3206-189
По запросу
40
Plug art. 3206-316
По запросу
41
Gasket art. 3206-317
По запросу
42
Cap art. 3206-318
По запросу
