модель 2012 года
- Модель 700
- Код модели ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]

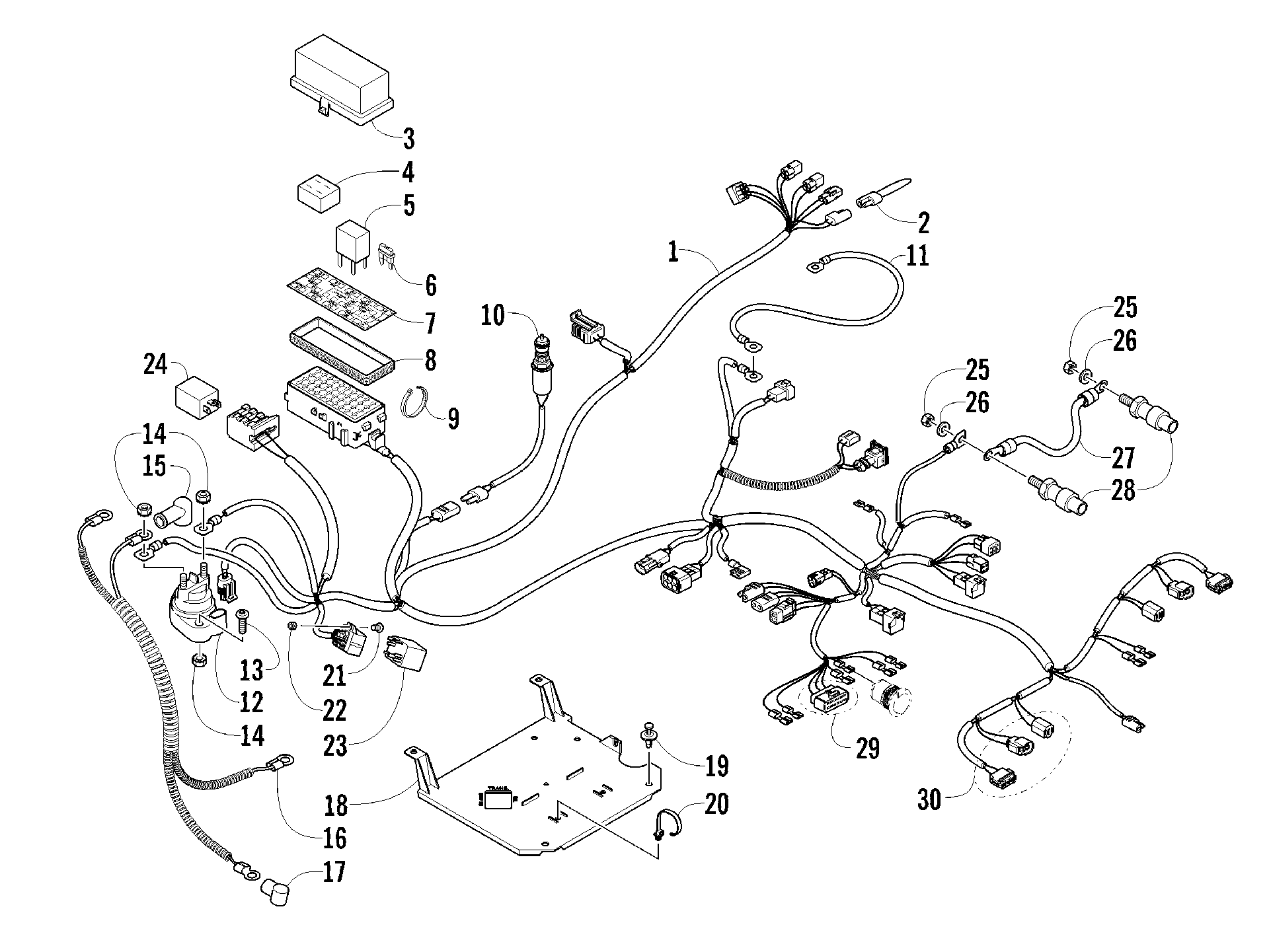

Схема жгута проводов ASSEMBLY [96001] для ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]
Схема
Детали
![Жгут проводов ASSEMBLY [96001]](/upload/schemas/6335f8d6020e60.15336247.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN (010 DIESEL SD EU) (inc. 2-8) art. 0486-353
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Holder, Fuse art. 0430-037
По запросу
5
Relay (4-Pin) 20 Amp (4-Pin) - 20 Amp art. 0430-045
от 2 250 ₽
6
Fuse - 30 Amp art. 0430-030
По запросу
6
Fuse - 15 Amp art. 0430-031
По запросу
6
Fuse - 10 Amp art. 0430-032
По запросу
7
DECAL,POWER DISTRIBUTION MODULE art. 2411-096
По запросу
8
Seal art. 0430-086
По запросу
9
Зажим Arctic Cat art. 0123-788
По запросу
9
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
10
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
11
Cable, Battery/Ground art. 0445-060
По запросу
12
Реле стартера Arctic Cat art. 0445-058
от 1 658 ₽
13
Screw, Machine art. 8476-625
от 160 ₽
14
Nut art. 0623-038
от 110 ₽
15
Boot, Terminal art. 0645-327
от 210 ₽
16
CABLE,ASSY-BATTERY art. 0445-059
По запросу
17
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 1 шт.
18
TRAY,ELECTRICAL art. 2406-388
По запросу
19
Клипса Arctic Cat art. 0623-362
от 90 ₽
20
Tie, Cable - Push Mount art. 0423-075
По запросу
21
SCREW,MACH M5X12 art. 0423-371
от 12 943 ₽
22
NUT,HEX-FLG M5X0.8 CL8 Z&Y art. 8424-502
По запросу
23
Relay, Glow Plug art. 3206-311
По запросу
24
FLASHER,TURN-SIGNAL (06 ACE MODELS) (3-Pin) art. 0430-049
По запросу
25
NUT M 5 art. 3206-308
По запросу
26
WASHER art. 3206-309
По запросу
27
Cable, Glow Plug art. 3206-307
По запросу
28
PREHEATING GLOW PLUG 12 V art. 3206-306
По запросу
29
KIT,LCD GAUGE CONNECTOR REPAIR art. 1436-415
По запросу
30
Repair Kit, Connector - Headlight/Turn Signal/Position art. 1436-424
По запросу
