модель 2012 года
- Модель 700
- Код модели ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]

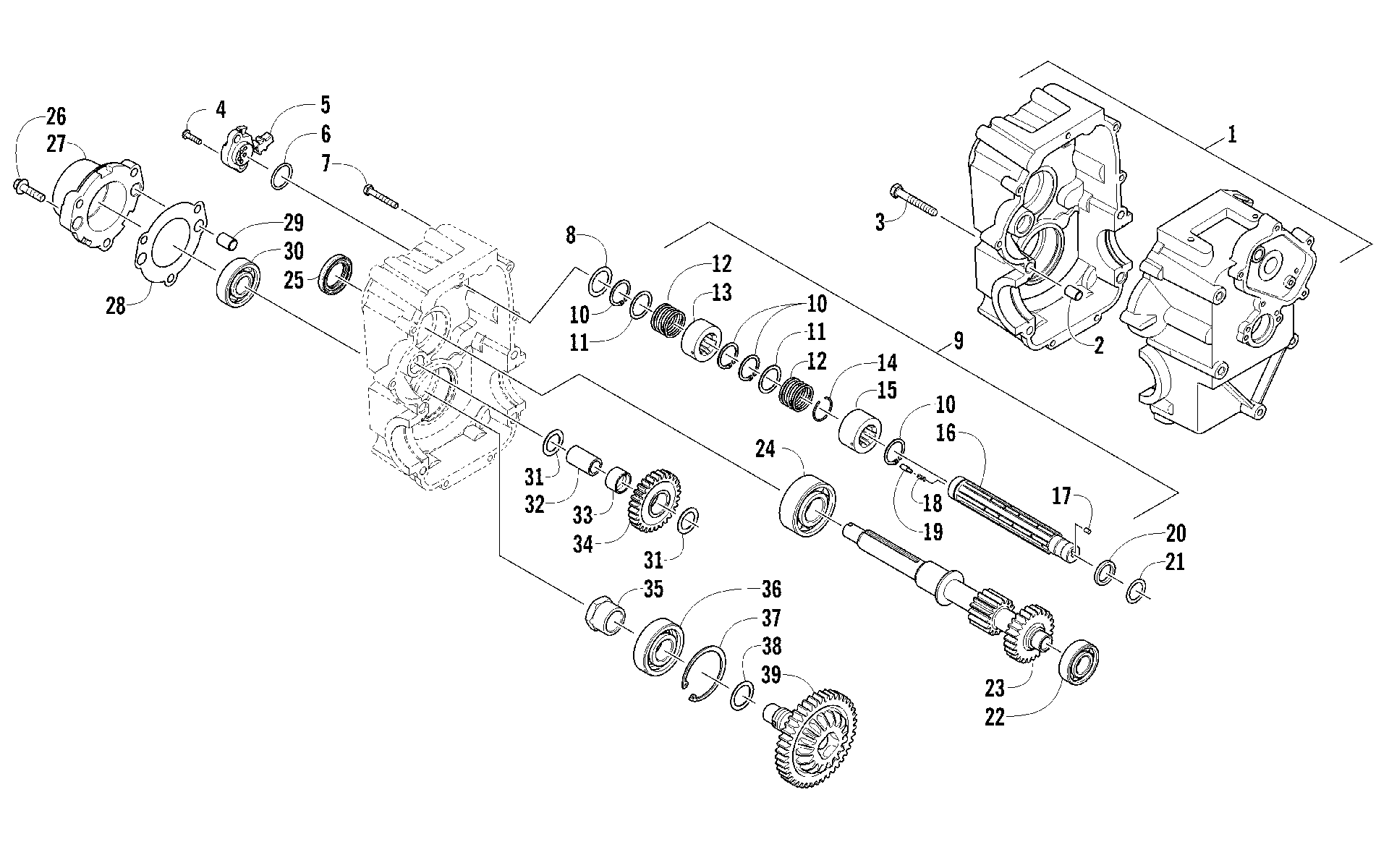

Схема трансмиссии RIGHT-SIDE ASSEMBLY [95042] для ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]
Схема
Детали
![Трансмиссия RIGHT-SIDE ASSEMBLY [95042]](/upload/schemas/6335f52404c699.76398761.gif)
Номер
Наименование детали
Цена
1
HOUSING,GEARBOX-SET (inc. 2-3) art. 1502-364
По запросу
2
DOWEL, SPLIT, 11 x 16 art. 0829-003
По запросу
3
SCREW,CAP-HH M8X1.25X55 CL10.9 Z&BL art. 8405-855
По запросу
4
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
5
Датчик положения КПП Arctic Cat art. 0409-090
По запросу
6
O-RING,25.4 X 2.62 art. 0423-714
По запросу
7
SCREW,CAP-HH M6X1.0X40 CL10.9 Z&BL art. 8405-640
По запросу
8
WASHER, STEEL, 25 x 34 x .72 art. 0828-040
По запросу
9
SHIFT-SUB ASSY (inc. 10-17) art. 0818-127
от 13 490 ₽
10
Ring, Retaining art. 0831-093
По запросу
11
Washer art. 0828-132
По запросу
12
Spring, Cam - Gear Shift art. 0818-132
По запросу
13
Cam, Reverse - Gear Shift art. 0818-130
По запросу
14
C-Ring art. 0818-128
По запросу
15
Cam, Forward - Gear Shift art. 0818-129
По запросу
16
Shaft, Gear Shift art. 0818-131
По запросу
17
Pin, Dowel art. 0829-060
По запросу
18
SPRING, SHIFT CONTACTS art. 0818-017
По запросу
19
CONTACT,GEAR SHIFT ASSY art. 0818-013
По запросу
20
SPACER,SHIFT SHAFT art. 0828-131
По запросу
21
WASHER, STEEL 20 x 28 x .5 art. 0828-037
По запросу
22
Подшипник Arctic Cat art. 0832-049
от 2 190 ₽
Аналог
Ремкомплект помпы охлаждения SPI для Arctic Cat, Yamaha
art. SM-10104
4 341 ₽
Требуется 1 шт.
23
SHAFT,INPUT art. 1402-553
По запросу
24
Подшипник Arctic Cat art. 0832-048
По запросу
25
Сальник Arctic Cat art. 0830-035
от 290 ₽
26
Screw, Cap art. 8408-830
По запросу
27
Housing, Secondary Output Shaft Bearing art. 0801-190
По запросу
28
GASKET,BEARING CUP art. 1402-605
По запросу
29
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
30
Подшипник Arctic Cat art. 0832-050
от 2 390 ₽
31
Шайба шестерни трансмиссии Arctic Cat art. 0828-016
от 630 ₽
32
Shaft, Reverse Idle art. 1402-737
По запросу
33
Втулка Arctic Cat art. 0822-012
от 2 510 ₽
34
Шестерня реверса КПП Arctic Cat art. 0822-011
от 7 550 ₽
35
Гайка КПП Arctic Cat art. 0827-052
от 1 544 ₽
36
Подшипник Arctic Cat art. 0832-077
от 9 900 ₽
37
RING,RETAINING-INT 62 art. 0402-347
По запросу
38
Шайба 25 x 34 x 0.25 mm Arctic Cat art. 0828-021
от 326 ₽
38
Шайба Arctic Cat art. 0828-022
от 935 ₽
38
SHIM, 25 X 34 X 0.35 MM art. 0828-023
По запросу
38
SHIM,. 25 x 34 x .90 art. 0828-024
По запросу
38
SHIM, 25 x 34 x .95 art. 0828-025
По запросу
38
SHIM, 25 x 34 x 1.00 art. 0828-026
По запросу
38
SHIM, 25 x 34 x 1.05 art. 0828-027
По запросу
38
SHIM, 25 x 34 x 1.10 art. 0828-028
По запросу
38
SHIM, 25 x 34 x 1.15 art. 0828-029
По запросу
39
GEAR,BEVEL(17T)-SECONDARY DRIVE art. 1402-857
По запросу
