модель 2012 года
- Модель 700
- Код модели ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]

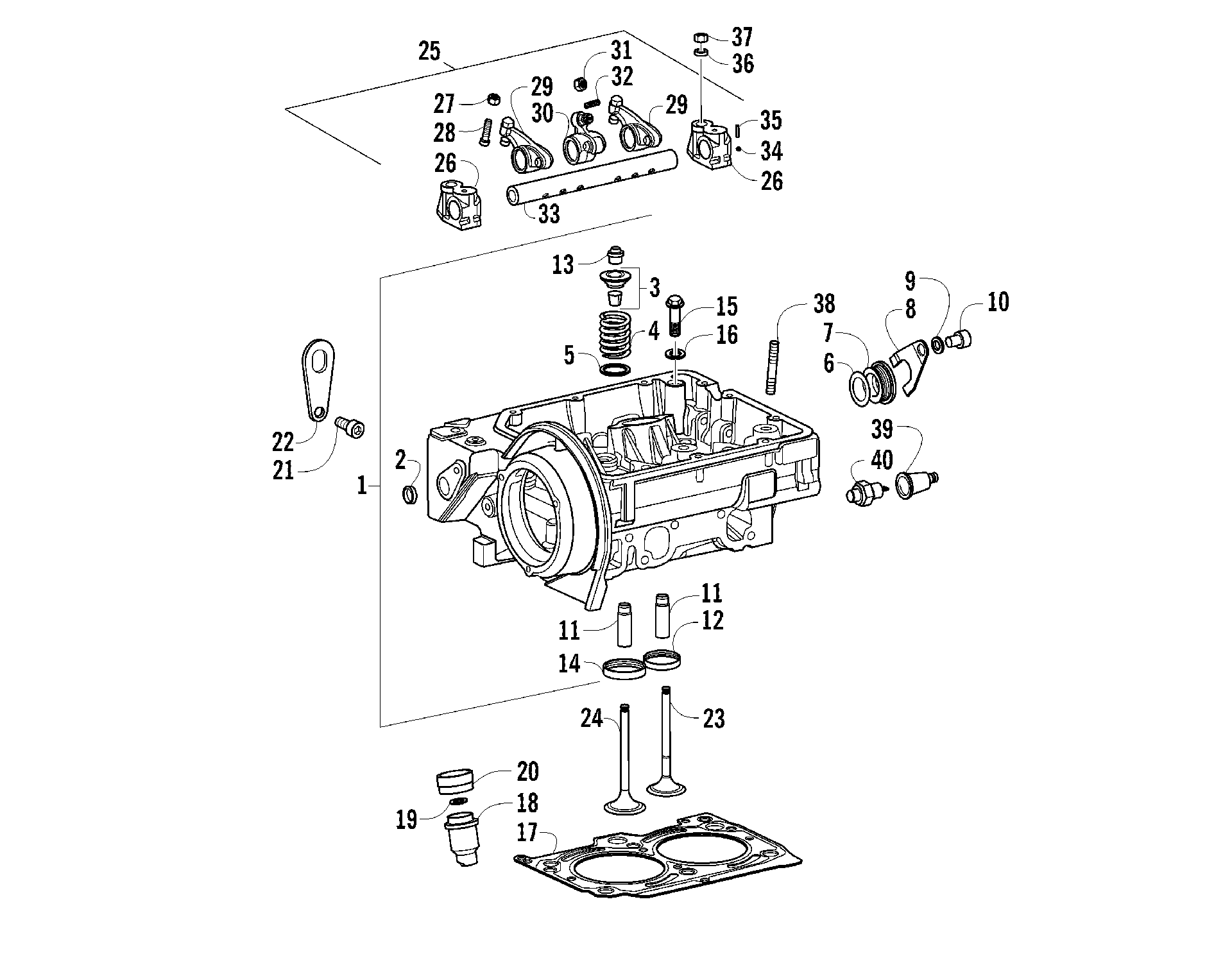

Схема цилиндра HEAD, VALVE TRAIN, AND RELATED ASSEMBLY [96003] для ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]
Схема
Детали
![Цилиндр HEAD, VALVE TRAIN, AND RELATED ASSEMBLY [96003]](/upload/schemas/6335cf0b712997.34037787.gif)
Номер
Наименование детали
Цена
1
CYLINDER HEAD (inc. 2-15) art. 3206-063
По запросу
2
Plug art. 3206-065
По запросу
3
RETAINER WITH HALF-COLLETS art. 3206-148
По запросу
4
VALVE SPRING art. 3206-147
По запросу
5
WASHER art. 3206-149
По запросу
6
O-Ring art. 3206-076
По запросу
7
Plug art. 3206-275
По запросу
8
Retainer art. 3206-074
По запросу
9
Washer art. 3206-075
По запросу
10
Screw, Cap art. 3206-077
По запросу
11
VALVE GUIDE STD. art. 3206-061
По запросу
12
VALVE GUIDE +0,50 art. 3206-062
По запросу
13
EXHAUST V.SEAT art. 3206-073
По запросу
14
VALVE RETAINER art. 3206-152
По запросу
15
INLET V.SEAT art. 3206-072
По запросу
16
Screw, Cap art. 3206-066
По запросу
17
WASHER DIAM. 10,2 art. 3206-064
По запросу
18
Gasket, Head - 1.56-1.64 (1 small hole) art. 3206-069
По запросу
19
HEAD GASKET 1,66 - 1,74 (2 SMALL HOLES) art. 3206-070
По запросу
20
HEAD GASKET 1,76 - 1,84 (3 SMALL HOLES) art. 3206-071
По запросу
21
PRECOMBUSTION CHAMBER art. 3206-068
По запросу
22
SPACER art. 3206-079
По запросу
23
PRECOMBUSTION CHAMBER LOCKING NUT art. 3206-067
По запросу
24
BOLT M 8 X 1,25 X 16 art. 3206-078
По запросу
25
BRACE,LIFTING art. 3206-376
По запросу
26
EXHAUST VALVE art. 3206-150
По запросу
27
INTAKE VALVE art. 3206-151
По запросу
28
ROCKER ARM ASSY (inc. 29-35) art. 3206-135
По запросу
29
ROCK.ARM SHAFT SUPPORT art. 3206-141
По запросу
30
Nut art. 3206-137
По запросу
31
Screw, Adjuster art. 3206-136
По запросу
32
Arm, Rocker - Intake/Exhaust art. 3206-134
По запросу
33
Arm, Rocker - Injection Pump art. 3206-140
По запросу
34
PLUG DIAM.10 art. 3206-146
По запросу
34
Nut art. 3206-139
По запросу
35
Screw, Adjuster art. 3206-138
По запросу
35
LOCKPIN 4 X 14 art. 3206-145
По запросу
36
ROCKER ARM SHAFT art. 3206-144
По запросу
36
WASHER DIAM. 10,2 art. 3206-064
По запросу
37
Nut art. 3206-142
По запросу
38
Bolt, Stud art. 3206-143
По запросу
39
PIPE ELBOW art. 3206-305
По запросу
40
OIL SWITCH 1,4 BAR (WHITE MARK) art. 3206-304
По запросу
41
Cover art. 3206-314
По запросу
42
O-Ring art. 3206-313
По запросу
43
SCREW M 6 X 20 art. 3206-082
По запросу
