модель 2012 года
- Модель 700
- Код модели ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]

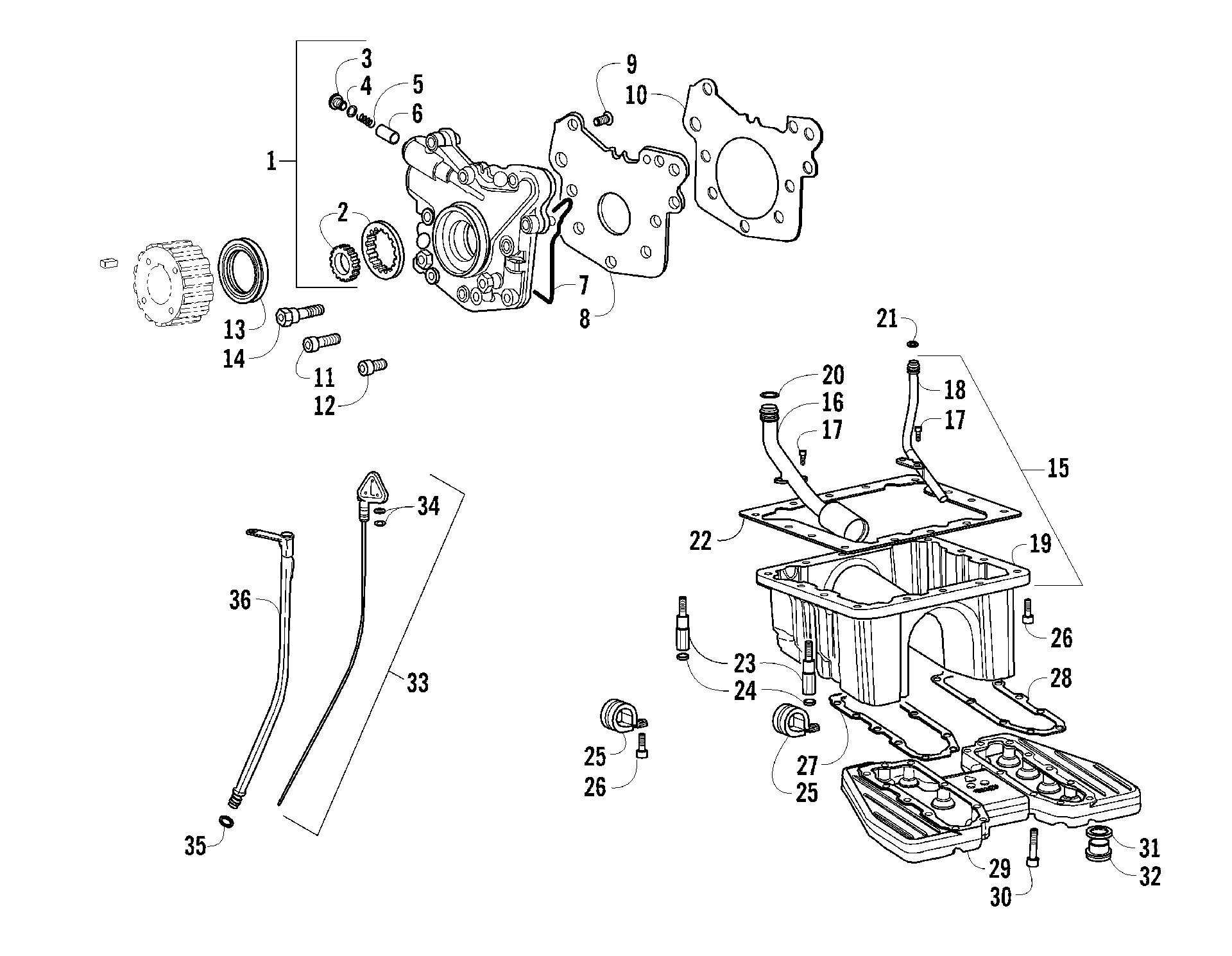

Схема масляного насоса AND PAN ASSEMBLY [96011] для ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]
Схема
Детали
![Масляный насос AND PAN ASSEMBLY [96011]](/upload/schemas/6335e324bffaf3.32399099.gif)
Номер
Наименование детали
Цена
1
Pump, Oil (inc. 2-10) art. 3206-171
По запросу
2
OIL PUMP ROTORS art. 3206-167
По запросу
3
Plug art. 3206-163
По запросу
4
Gasket art. 3206-162
По запросу
5
Spring, Pressure Valve art. 3206-164
По запросу
6
Rod, Drive art. 3206-165
По запросу
7
O-Ring art. 3206-172
По запросу
8
Plate Not a Service Part art. -N/A-
По запросу
9
Screw, Cap art. 3206-166
По запросу
10
Gasket art. 3206-173
По запросу
11
Screw, Cap art. 3206-168
По запросу
12
Screw, Cap art. 3206-169
По запросу
13
Seal art. 3206-161
По запросу
14
Screw, Shoulder art. 3206-174
По запросу
15
OIL PAN ASSY. (inc. 16-19) art. 3206-179
По запросу
16
Pipe, Oil - Intake Not a Service Part art. -N/A-
По запросу
17
SCREW M 5 X 10 art. 3206-183
По запросу
18
Pipe, Oil - Return Not a Service Part art. -N/A-
По запросу
19
Pan, Oil Not a Service Part art. -N/A-
По запросу
20
Seal, Oil art. 3206-176
По запросу
21
Seal, Oil art. 3206-177
По запросу
22
Gasket art. 3206-175
По запросу
23
HOLLOWSTUD art. 3206-178
По запросу
24
WASHER DIAM. 6,5 X 12 X 4 art. 3206-191
По запросу
25
CLAMP art. 3206-190
По запросу
26
Screw, Cap art. 3206-088
По запросу
27
GASKET art. 3206-186
По запросу
28
GASKET art. 3206-187
По запросу
29
OIL PAN COVER art. 3206-188
По запросу
30
Screw art. 3206-189
По запросу
31
Gasket art. 3206-181
По запросу
32
Plug art. 3206-182
По запросу
33
DIPSTICK-CYLINDER HEAD (inc. 34) art. 3206-197
По запросу
34
RUBBER OIL SEAL art. 3206-198
По запросу
35
O RING 108 art. 3206-195
По запросу
36
DIPSTICK GUARD art. 3206-196
По запросу
