модель 2012 года
- Модель 700
- Код модели ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]

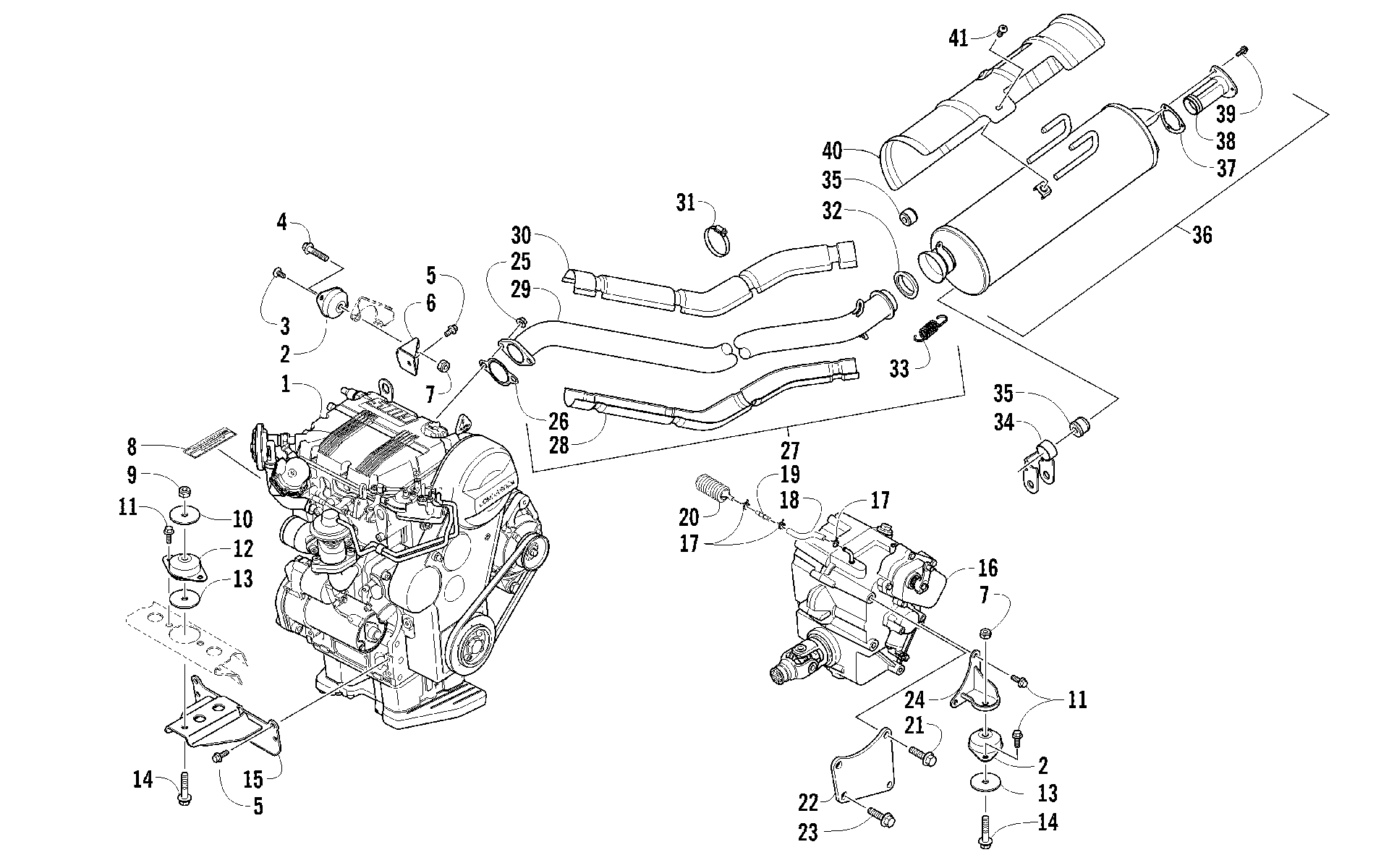

Схема двигателя AND EXHAUST [96000] для ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]
Схема
Детали
![Двигатель AND EXHAUST [96000]](/upload/schemas/6335d16603fc34.96855046.gif)
Номер
Наименование детали
Цена
1
ENGINE,PACKAGE-DIESEL EGR-KD art. 0463-047
По запросу
2
MOUNT,RUBBER-ENGINE art. 2406-323
По запросу
3
Screw, Machine art. 8468-820
По запросу
4
SCREW,MACH-HSBH M10X1.5X45 ALLOY SIL RIE art. 0423-736
По запросу
5
Болт Arctic Cat art. 8408-816
от 110 ₽
6
BRACKET,HEAD STAY-BLACK art. 2506-186
По запросу
7
Nut, Lock art. 8422-002
от 882 ₽
8
Decal, Warning art. 0411-426
По запросу
9
NUT,HEX-NSL M10X1.5 CL10 Z&C art. 0423-737
По запросу
10
Шайба Arctic Cat art. 0423-073
от 221 ₽
11
Болт Arctic Cat art. 8408-820
от 110 ₽
12
MOUNT,RUBBER-ENGINE art. 2406-322
По запросу
13
WASHER,ENGINE MOUNT-Z&Y art. 2506-061
По запросу
14
Болт 25х55 Arctic Cat art. 8408-055
от 525 ₽
15
Bracket, Mounting - Engine - Front art. 2506-189
По запросу
16
TRANSMISSION ASSEMBLY (DIESEL) art. 1502-853
По запросу
17
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
18
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
19
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
20
Сапун Arctic Cat art. 1402-620
от 750 ₽
21
Болт шаровой опоры Arctic Cat art. 8409-030
По запросу
22
PLATE,ENGINE/TRANSMISSION MOUNT art. 0408-015
По запросу
23
SCREW,CAP-HFH M12-1.75X25 CL8.8 BLK art. 0423-685
По запросу
24
MOTOR MOUNT,RH-BLACK art. 2506-190
По запросу
24
MOTOR MOUNT,LH-BLACK art. 2506-191
По запросу
25
Nut art. 3206-293
По запросу
26
EXHAUST PIPE GASKET art. 3206-296
По запросу
27
PIPE,EXHAUST-ASSEMBLY (inc. 28-31) art. 0512-322
По запросу
28
SHIELD,EXHAUST PIPE art. 0412-386
По запросу
29
PIPE,EXHAUST-BLACK art. 0512-321
По запросу
30
SHIELD,EXHAUST PIPE art. 0412-385
По запросу
31
Clamp, Hose art. 0423-317
По запросу
32
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
33
Пружина Arctic Cat art. 0612-668
от 683 ₽
34
CHANNEL,MUFFLER SUPPORT-BLACK art. 1506-732
По запросу
35
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
36
MUFFLER-PTD HI TEMP BLACK (E MARK DIES) (inc. 37-39) art. 0512-595
По запросу
37
GASKET,SPARK ARRESTER art. 0412-313
По запросу
38
SPARK ARRESTER-ASSEMBLY art. 0512-219
По запросу
39
Screw, Cap art. 8408-616
По запросу
40
Термозащитный экран глушителя Arctic Cat art. 0412-373
По запросу
41
Screw, Machine art. 8477-610
По запросу
