модель 2012 года
- Модель 700
- Код модели ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]

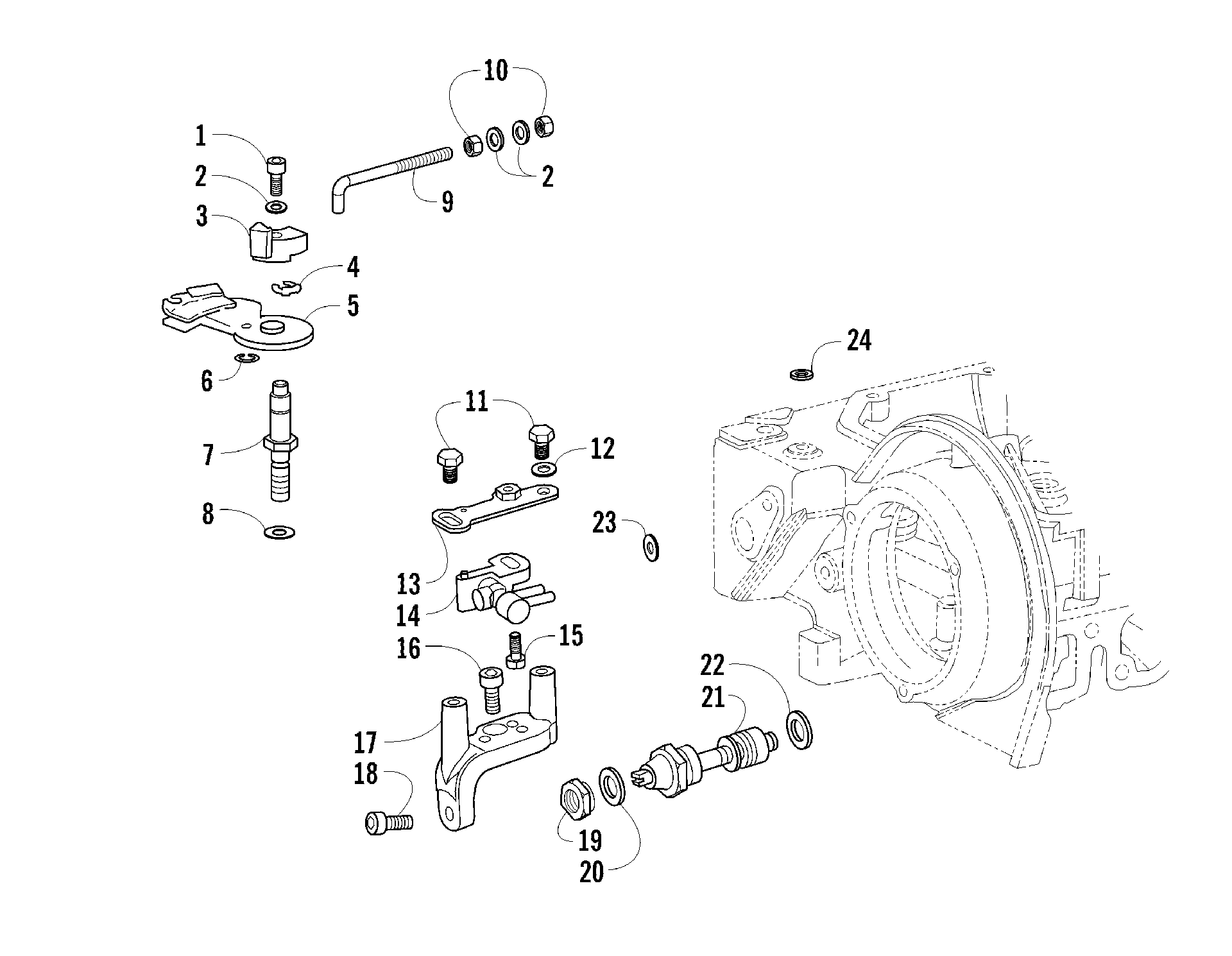

Схема дросселя CONTROL AND LOCKED TORQUE DEVICE ASSEMBLIES [96009] для ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]
Схема
Детали
![Дроссель CONTROL AND LOCKED TORQUE DEVICE ASSEMBLIES [96009]](/upload/schemas/6335f2350e2af6.48153733.gif)
Номер
Наименование детали
Цена
1
SCREW M8X20 art. 3206-362
По запросу
2
WASHER DIAM. 5,3 art. 3206-238
По запросу
3
SENSOR,CAM art. 3206-363
По запросу
4
CIRCLIP art. 3206-243
По запросу
5
ACCELERATOR CONTROL LEVER art. 3206-241
По запросу
6
CIRCLIP art. 3206-242
По запросу
7
PIN art. 3206-360
По запросу
8
RUBBER OIL SEAL art. 3206-246
По запросу
9
TIE ROD art. 3206-239
По запросу
10
Nut art. 3206-237
По запросу
11
BOLT M 6 X 1 X 10 art. 3206-240
По запросу
12
WASHER art. 3206-365
По запросу
13
SAFETY PLATE art. 3206-366
По запросу
14
Valve, Vacuum art. 3206-367
По запросу
15
BOLT M5 art. 3206-378
По запросу
16
SCREW M6X14 art. 3206-368
По запросу
17
SUPPORT art. 3206-369
По запросу
18
Screw, Cap art. 3206-370
По запросу
19
NUT (EPA TYPE) art. 3206-248
По запросу
20
WASHER art. 3206-361
По запросу
21
LOCKED TORQUE DEVICE art. 3206-236
По запросу
22
Gasket art. 3206-235
По запросу
23
Gasket, Copper art. 3206-364
По запросу
24
SEAL,HOSE SCREW art. 3206-007
По запросу
