модель 2012 года
- Модель 700
- Код модели ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]

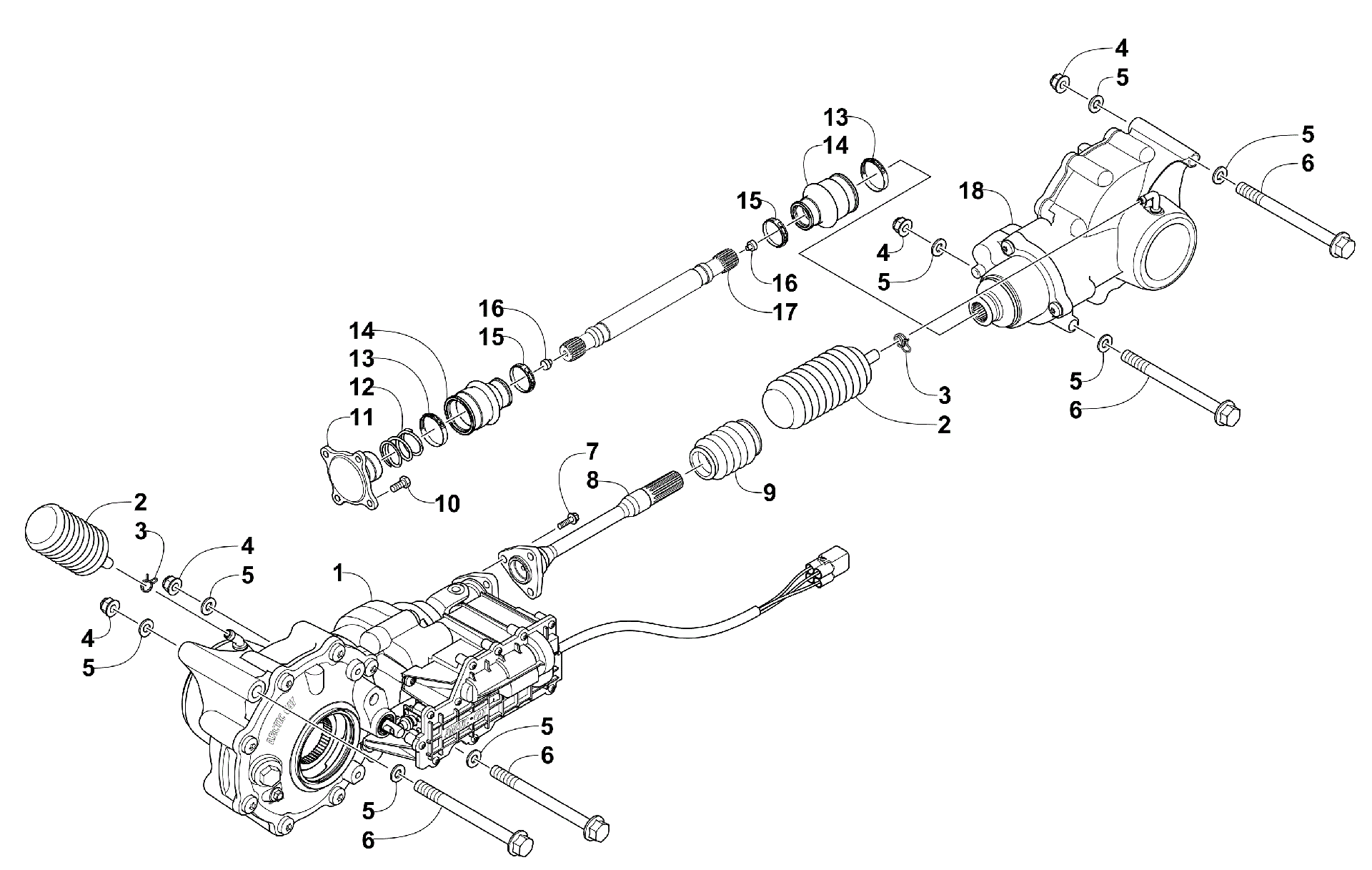

Схема трансмиссии ASSEMBLY [95036] для ATV 700 DIESEL EFT GREEN [A2012TBT4DETG]
Схема
Детали
![Трансмиссия ASSEMBLY [95036]](/upload/schemas/6335d032101bc1.07492468.gif)
Номер
Наименование детали
Цена
1
GRCSE,FRONT-ASSY(3.6 DSL E-LOCK)2502-093(replaces 1502-881) art. 2502-093
По запросу
2
Сапун Arctic Cat art. 1402-620
от 750 ₽
3
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
4
Гайка Arctic Cat art. 8428-002
от 310 ₽
5
Шайба Arctic Cat art. 0423-426
от 110 ₽
6
Screw, Cap art. 0423-404
По запросу
7
Screw, Cap art. 8409-025
По запросу
8
SHAFT,PROPELLER-FRONT art. 0502-976
По запросу
9
Пыльник фланца кардана Arctic Cat art. 0402-966
от 1 596 ₽
10
Болт Arctic Cat art. 8408-820
от 110 ₽
11
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
12
Пружина кардана заднего Arctic Cat art. 1402-026
от 221 ₽
13
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
14
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
15
Хомут Arctic Cat art. 0423-411
По запросу
16
Демпфер резиновый карданного вала Arctic Cat art. 0673-618
от 368 ₽
17
SHAFT,PROPELLER-REAR art. 1402-507
По запросу
18
GEARCASE,REAR-ASSY (3.6) art. 1502-879
По запросу
