модель 2012 года
- Модель 700
- Код модели ATV 700 EFT RED [A2012IBT4EETR]

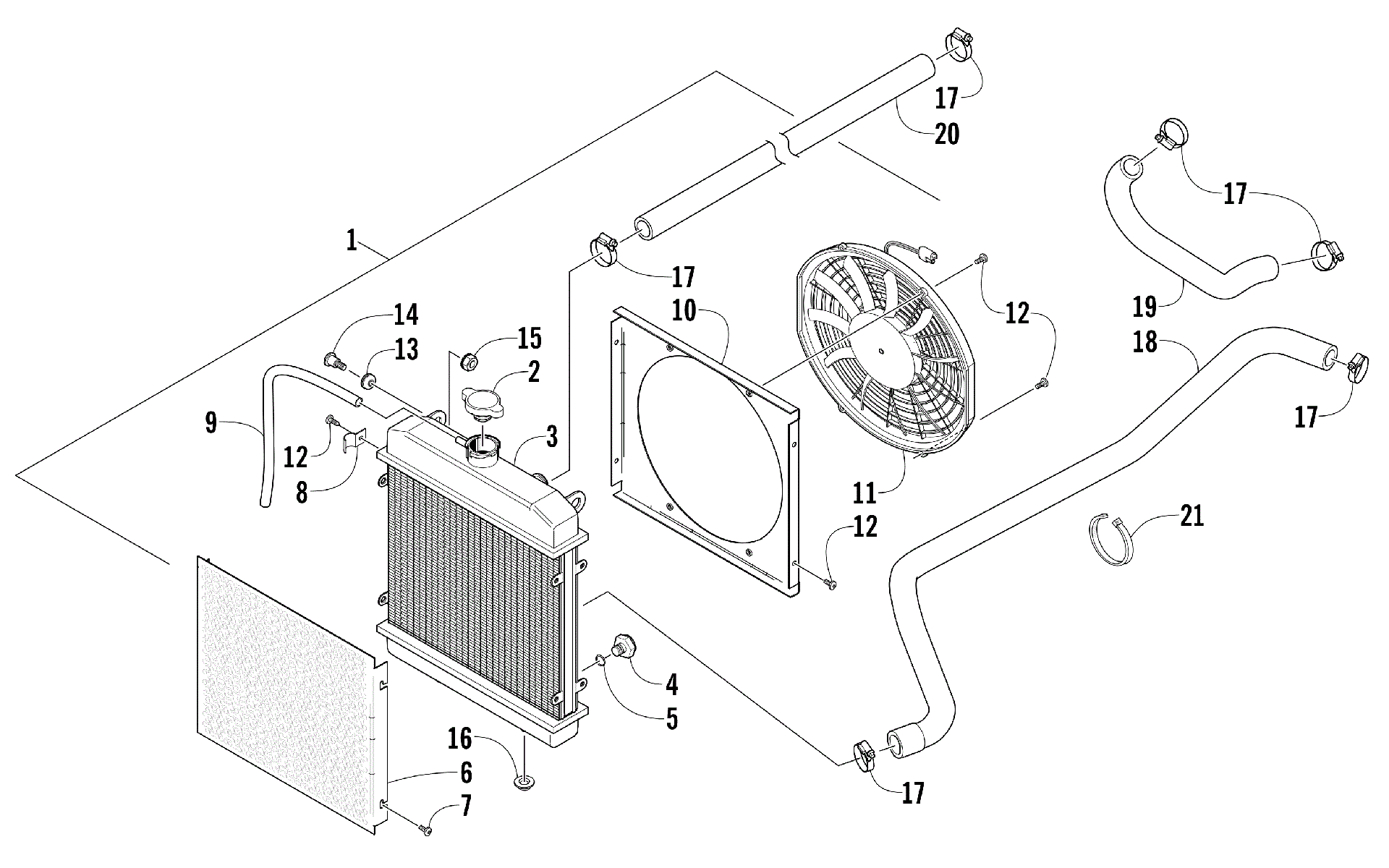

Схема системы охлаждения ASSEMBLY [94428] для ATV 700 EFT RED [A2012IBT4EETR]
Схема
Детали
![Система охлаждения ASSEMBLY [94428]](/upload/schemas/6335cfc1a9fb28.24588000.gif)
Номер
Наименование детали
Цена
1
Radiator Assembly (inc. 2-13) art. 0413-256
По запросу
2
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
3
Радиатор охлаждения Arctic Cat art. 0413-205
от 41 717 ₽
4
Сливная пробка радиатора Arctic Cat art. 0413-195
от 2 615 ₽
5
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
6
Сетка защитная радиатора Arctic Cat art. 0413-007
от 4 960 ₽
7
Винт Arctic Cat art. 8475-512
от 160 ₽
8
Зажим трубки Arctic Cat art. 0423-351
от 350 ₽
9
HOSE,GAS 1/4 X25' art. 0610-016
По запросу
9
HOSE,GAS 1/4 X100' art. 0610-015
По запросу
10
Shroud, Fan art. 0413-203
По запросу
11
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
12
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
13
GROMMET(LV 11378) art. 0423-030
По запросу
14
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
15
Nut art. 0623-038
от 110 ₽
16
Bushing art. 0423-028
По запросу
17
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
18
Патрубок охлаждения art. 0410-229
По запросу
19
HOSE,COOLANT-CROSSOVER art. 0410-022
от 3 500 ₽
20
Патрубок охлаждения верхний Arctic Cat art. 0410-002
По запросу
21
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
