модель 2012 года
- Модель 700
- Код модели ATV 700 EFT RED [A2012IBT4EETR]

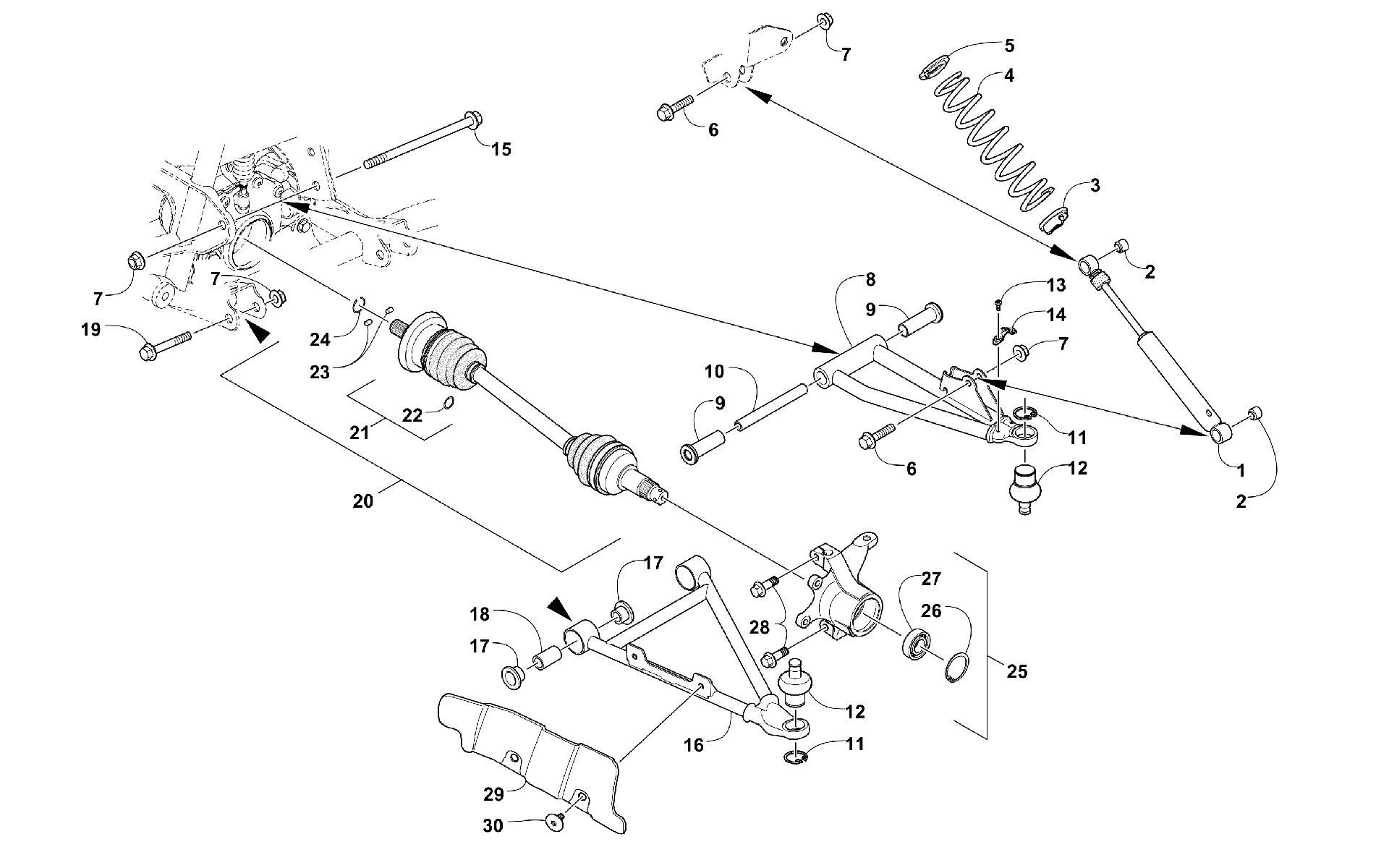

Схема узла передней подвески [98341] для ATV 700 EFT RED [A2012IBT4EETR]
Схема
Детали
![Узел передней подвески [98341]](/upload/schemas/6335e1e0401f05.56143071.gif)
Номер
Наименование детали
Цена
1
Амортизатор передний Arctic Cat art. 0403-209
По запросу
2
Втулка амортизатора Arctic Cat art. 0403-182
от 1 796 ₽
3
Кольцо регулировочное амортизатора art. 0403-395
от 2 205 ₽
Аналог
Кольцо регулировочное амортизатора Arctic Cat б.у
art. 0403-395_б.у
1 130 ₽
Требуется 2 шт.
Подписаться
4
Пружина переднего амортизатора белая Arctic Cat art. 0503-468
По запросу
5
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 2 шт.
Подписаться
6
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
7
Гайка Arctic Cat art. 0423-744
от 263 ₽
8
Передний верхний правый рычаг Arctic Cat art. 0503-416
от 12 900 ₽
8
Передний верхний левый рычаг art. 0503-417
от 12 900 ₽
9
Втулка пластиковая рычага Arctic Cat art. 0403-289
от 473 ₽
10
Втулка рычага подвески art. 0403-439
от 2 310 ₽
11
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
12
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
13
Screw, Self Tapping art. 0423-946
По запросу
14
CLIP,BRAKE HOSE art. 1502-594
По запросу
15
Болт Arctic Cat art. 0423-334
По запросу
16
Рычаг передний нижний левый Arctic Cat art. 0503-377
от 16 840 ₽
16
Передний нижний правый рычаг Arctic Cat art. 0503-376
от 15 480 ₽
17
Втулка рычага Arctic Cat art. 0403-409
от 263 ₽
Аналог
1 470 ₽
Требуется 8 шт.
Подписаться
Аналог
3 570 ₽
Требуется 8 шт.
18
Втулка рычага подвески Arctic Cat art. 0403-438
от 683 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 4 шт.
Подписаться
19
Болт Arctic Cat art. 8409-075
от 210 ₽
20
Привод передний левый Arctic Cat art. 1502-873
от 17 850 ₽
Аналог
Привод передний левый Rugged для Arctic Cat ( 1502-873 )
art. PAXL-2015
17 900 ₽
Требуется 1 шт.
20
Привод передний правый Arctic Cat art. 1502-874
от 28 266 ₽
Аналог
Привод передний правый Gorilla Axle для Arctic Cat 650
art. GAACFR650
39 580 ₽
Требуется 1 шт.
21
Repair Kit, Boot (inc. 22) art. 2436-111
от 1 596 ₽
22
Circlip art. 1441-988
По запросу
23
Палец Arctic Cat art. 1402-885
от 263 ₽
24
Стопорное кольцо 22мм Arctic Cat art. 1402-889
от 263 ₽
25
Кулак поворотный левый Arctic Cat art. 0505-979
По запросу
25
Поворотный кулак правый art. 0505-978
от 13 680 ₽
26
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
27
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
28
Болт переднего кулака Arctic Cat art. 0423-998
от 390 ₽
29
GUARD, BOOT-LH (BLACK) art. 1406-035
По запросу
29
GUARD, BOOT-RH (BLACK) art. 1406-034
По запросу
30
Винт Arctic Cat art. 0423-545
от 326 ₽
