модель 2012 года
- Модель 700
- Код модели ATV 700 EFT RED [A2012IBT4EETR]

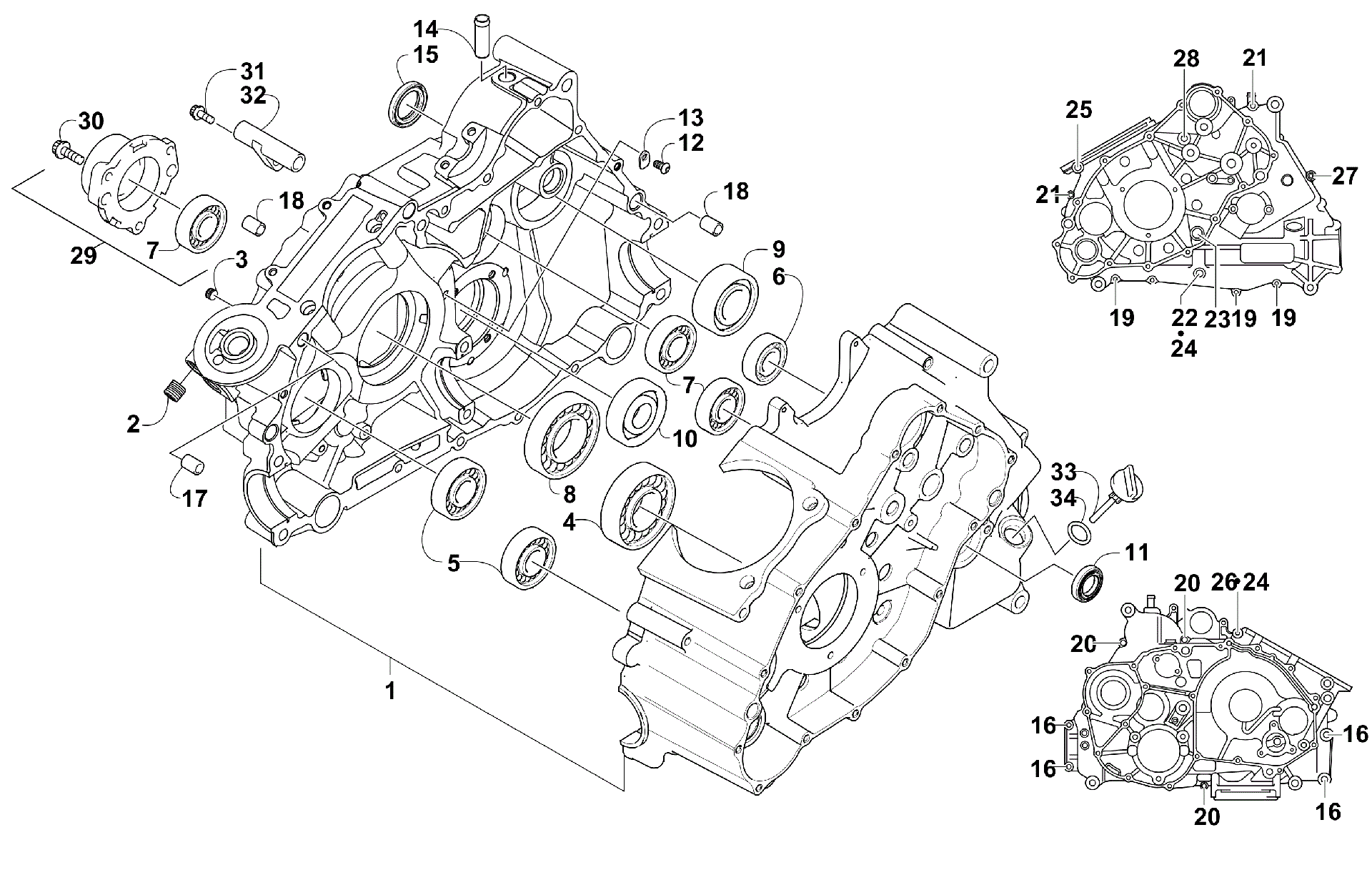

Схема картера ASSEMBLY [99823] для ATV 700 EFT RED [A2012IBT4EETR]
Схема
Детали
![Картер ASSEMBLY [99823]](/upload/schemas/6335d303d5fa23.53563099.gif)
Номер
Наименование детали
Цена
1
Картер Arctic Cat art. 0801-151
По запросу
2
PLUG, 1/4 NPT art. 0812-064
По запросу
3
Сливной болт картера двигателя Arctic Cat art. 0801-002
от 420 ₽
4
Подшипник Arctic Cat art. 0832-043
По запросу
5
Подшипник Arctic Cat art. 0832-005
По запросу
6
Подшипник Arctic Cat art. 0832-049
от 2 190 ₽
Аналог
Ремкомплект помпы охлаждения SPI для Arctic Cat, Yamaha
art. SM-10104
4 341 ₽
Требуется 1 шт.
7
Подшипник Arctic Cat art. 0832-050
от 2 390 ₽
8
Подшипник 40х80х18 Arctic Cat art. 0832-042
от 690 ₽
9
Подшипник Arctic Cat art. 0832-048
По запросу
10
Подшипник Arctic Cat art. 0832-077
от 9 900 ₽
11
Сальник двигателя Arctic Cat art. 0822-052
По запросу
12
SCREW,CAP-HSBH M6_1X12 W/ THREAD LOCK art. 0826-100
По запросу
13
Стопор подшипника Arctic Cat art. 0822-010
от 429 ₽
14
PIPE,BREATHER art. 0801-028
По запросу
15
Сальник Arctic Cat art. 0830-035
от 290 ₽
16
SCREW,CAP-HFH M8X1.25X50 CL8.8 RIE SIL art. 8412-850
По запросу
17
DOWEL, SPLIT, 11 x 16 art. 0829-003
По запросу
18
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
19
Винт Arctic Cat art. 8468-645
от 221 ₽
20
Screw, Machine art. 8468-655
По запросу
21
SCREW,MACH-TSPNH M6X1.0X75 CL8.8 BLK art. 8468-675
По запросу
22
SCREW,CAP-HFH M8X1.25X60 CL8.8 RIE SIL art. 8412-860
По запросу
23
SCREW,CAP HFH M8 x 1.25 x 105 art. 0826-017
По запросу
24
GASKET, COPPER 8X14X1 art. 0830-008
По запросу
25
SCREW,CAP HFH M8 x 1.25 x 140 art. 0826-019
По запросу
26
SCREW,CAP HFH M8 x 1.25 x 125 art. 0826-018
По запросу
27
SCREW,MACH-TSPNH M6X1.0X95 CL8.8 BLK art. 8468-695
По запросу
28
SCREW,MACH-TSPNH M6X1.0X80 CL8.8 BLK art. 8468-680
По запросу
29
Крышка вторичного вала КПП Arctic Cat art. 0801-029
По запросу
30
SCREW,CAP-HFH M8 X1.25X35 W/THD LOC art. 0826-105
По запросу
31
Болт Arctic Cat art. 0826-038
от 263 ₽
32
Pipe, Breather art. 0801-069
По запросу
33
Масляный щуп Arctic Cat art. 0801-179
По запросу
34
O-RING, 17 ID X 3.2 W art. 0830-010
По запросу
