модель 2012 года
- Модель 700
- Код модели ATV 700 EFT RED [A2012IBT4EETR]

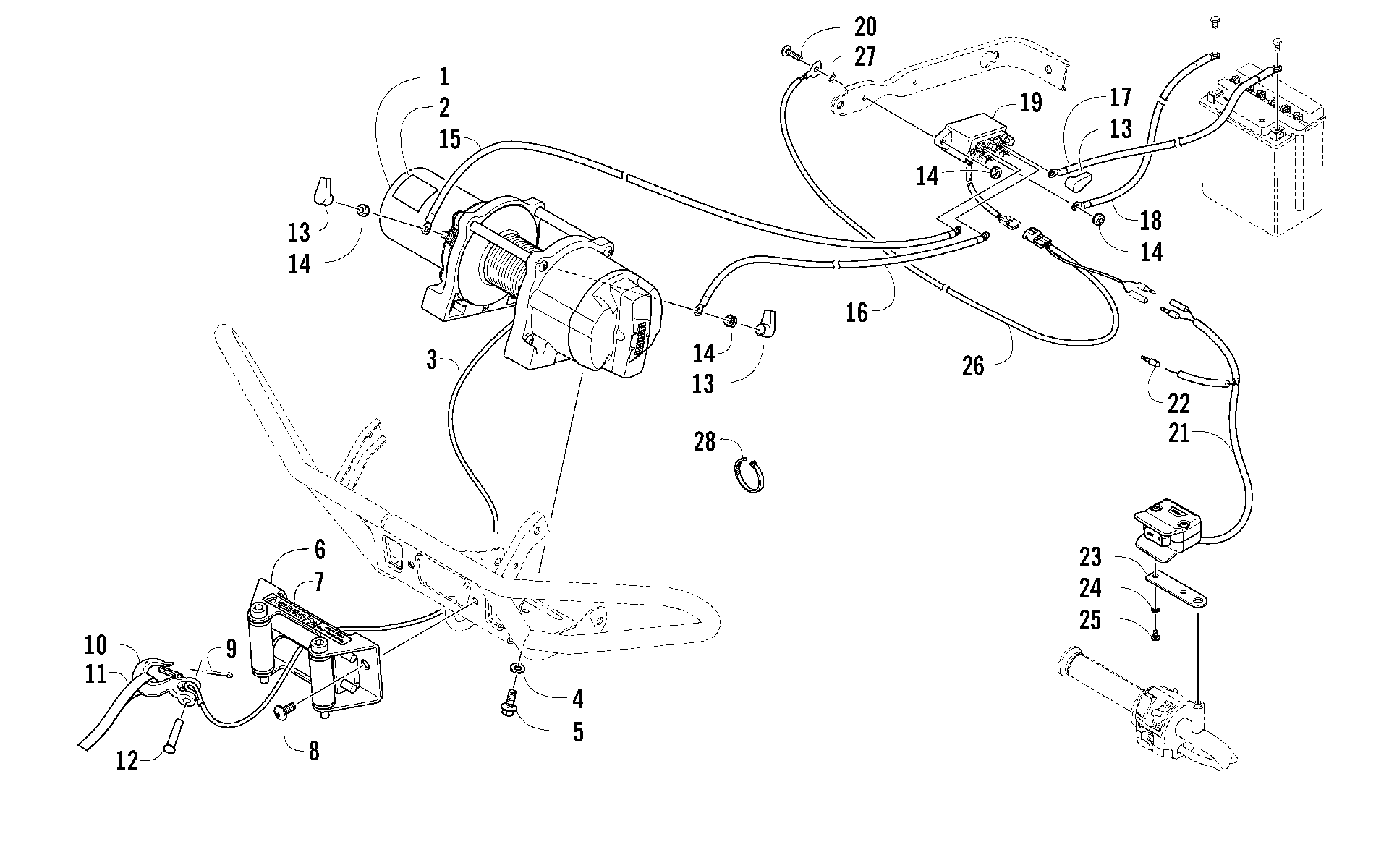

Схема лебёдки ASSEMBLY [95895] для ATV 700 EFT RED [A2012IBT4EETR]
Схема
Детали
![Лебёдка ASSEMBLY [95895]](/upload/schemas/6335fee8e24bd5.32009396.gif)
Номер
Наименование детали
Цена
1
WINCH, ARCTIC/WARN-3.0 (PREMIUM) (inc. 2-3) art. 1441-657
По запросу
2
Decal, Winch art. 1411-826
По запросу
3
CABLE, WIRE ROPE - 15236 art. 0441-061
По запросу
4
Washer, Lock art. 8051-246
По запросу
5
Болт Arctic Cat art. 8408-820
от 110 ₽
6
FAIRLEAD,ROLLER-1600 (B) (inc. 7) art. 0441-403
По запросу
7
DECAL,WARNING-ROLLER FAIRLEAD art. 0411-474
По запросу
8
Screw, Machine art. 8468-820
По запросу
9
Pin, Cotter art. 0623-175
По запросу
10
Hook, Winch art. 1441-833
По запросу
11
STRAP,WINCH HOOK-"ARCTIC CAT" art. 1441-781
По запросу
12
PIN art. 1441-834
По запросу
13
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 3 шт.
14
Nut art. 0623-038
от 110 ₽
15
CABLE, WINCH-SOLENOID (7" YEL #6) art. 0445-068
По запросу
16
CABLE,WINCH-SOLENOID (10" BLU #6) art. 0445-069
По запросу
17
CABLE,BATTERY-SOLENOID (75" RED #6) art. 0445-087
По запросу
18
CABLE,BATTERY-SOLENOID (75" BLK #6) art. 1441-112
По запросу
19
SOLENOID,WINCH-ASSY(replaces 0409-066) art. 0409-246
от 4 960 ₽
20
Screw, Machine art. 8476-625
от 160 ₽
21
SWITCH,WINCH-ASSEMBLY (inc. 22-27) art. 0505-552
По запросу
22
CONNECTOR,BULLET art. 1441-428
По запросу
23
BRACKET,WINCH SWITCH-BLACK art. 0505-551
По запросу
24
WASHER,LOCK-6(0.138) INTERNAL TOOTH Z&B art. 8052-093
По запросу
25
SCREW,MACH-CRPH 6-32X.25 G2 Z&B art. 8009-243
По запросу
26
HARNESS,WINCH SOLENOID JUMPER art. 0486-276
По запросу
27
Washer, Lock art. 8053-212
По запросу
28
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
