модель 2012 года
- Модель 700
- Код модели ATV 700 EFT RED [A2012IBT4EETR]

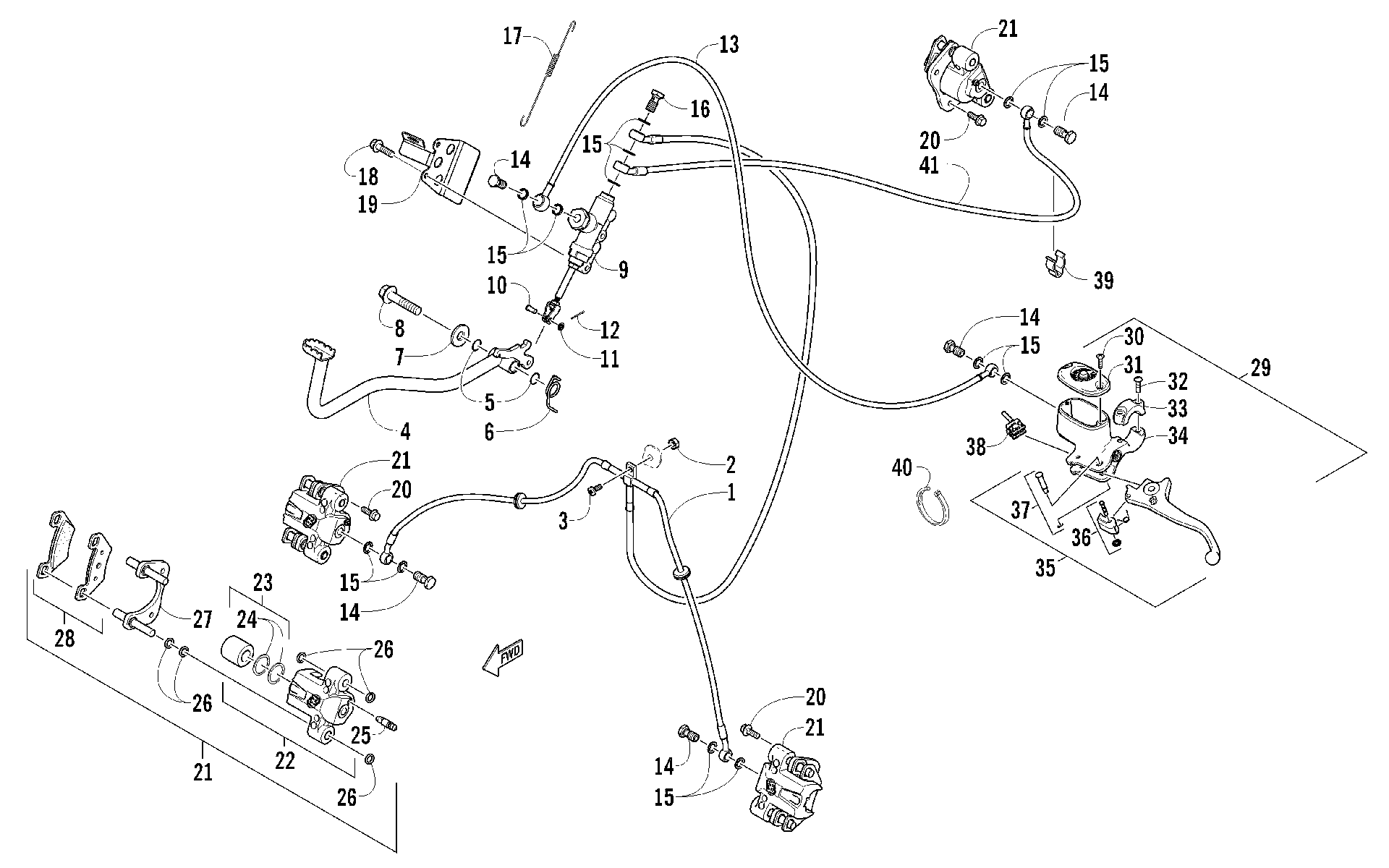

Схема Hydraulic тормоза ASSEMBLY [96112] для ATV 700 EFT RED [A2012IBT4EETR]
Схема
Детали
![Hydraulic тормоз ASSEMBLY [96112]](/upload/schemas/6335e833601cf0.95549268.gif)
Номер
Наименование детали
Цена
1
HOSE,BRAKE ASSEMBLY(ACE) art. 1502-148
По запросу
2
Nut art. 0623-038
от 110 ₽
3
Screw, Machine art. 8476-625
от 160 ₽
4
Педаль тормоза Arctic Cat art. 1502-063
По запросу
5
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
6
SPRING,FOOT BRAKE-BLACK art. 0502-807
По запросу
7
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
8
Болт Arctic Cat art. 8408-816
от 110 ₽
9
Brake Assembly art. 1502-147
По запросу
10
PIN,CLEVIS-1/4X51/64 Z&Y art. 1402-377
По запросу
11
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
12
Pin, Cotter art. 0117-868
По запросу
13
Hose, Brakeline art. 1402-592
По запросу
14
Bolt, Banjo Fitting(replaces 0423-413) art. 2502-905
По запросу
15
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
16
Болт-фитинг тормозного шланга Arctic Cat art. 0423-610
от 987 ₽
17
Пружина Arctic Cat art. 0502-785
По запросу
18
Болт Arctic Cat art. 8408-625
от 116 ₽
19
BRACKET,SWITCH-BLACK art. 1502-179
от 1 180 ₽
20
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
21
Тормозной суппорт Arctic Cat art. 2502-575
от 19 047 ₽
Аналог
7 000 ₽
Требуется 2 шт.
Подписаться
21
Тормозной суппорт Arctic Cat art. 2502-574
По запросу
22
Тормозной супппорт Arctic Cat art. 1436-160
от 29 900 ₽
22
Housing, Caliper - Assembly (inc. two No. 20 and 23-25) Front Left and Rear; Used both Front and Rear art. 1436-161
По запросу
23
Ремкомплект тормозного суппорта Arctic Cat art. 0502-606
от 7 445 ₽
24
Манжеты тормозного суппорта Arctic Cat art. 0502-607
По запросу
25
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
26
Ремкомплект тормозного цилиндра Arctic Cat art. 0502-608
от 3 161 ₽
27
Пластина суппорта Arctic Cat art. 0502-605
По запросу
28
Колодка art. 1436-420
от 2 530 ₽
29
Тормозной цилиндр Arctic Cat art. 1502-902
от 15 780 ₽
30
KIT, RESERVOIR COVER SCREWS art. 0502-566
По запросу
31
Крышка тормозной машинки Arctic Cat art. 0502-868
от 9 881 ₽
32
KIT, CLAMP SCREWS art. 0502-568
По запросу
33
CLAMP(BLACK) art. 0502-869
По запросу
34
KIT,REBUILD MASTER CYLINDER (HAYES BLK) art. 0502-704
По запросу
35
Тормозная машинка Arctic Cat art. 1502-904
от 5 980 ₽
36
KIT,PARK LEVER SUB-ASSY art. 1502-905
По запросу
37
KIT,SNAP RING art. 0502-580
По запросу
38
Выключатель стоп-сигнала art. 0502-564
от 5 051 ₽
39
CLIP,BRAKE HOSE art. 1502-115
По запросу
40
Зажим Arctic Cat art. 0123-788
По запросу
41
HOSE,BRAKE-MC/CALIPER (50" WB) art. 1402-593
По запросу
