модель 2012 года
- Модель 700
- Код модели ATV 700 EFT RED [A2012IBT4EETR]

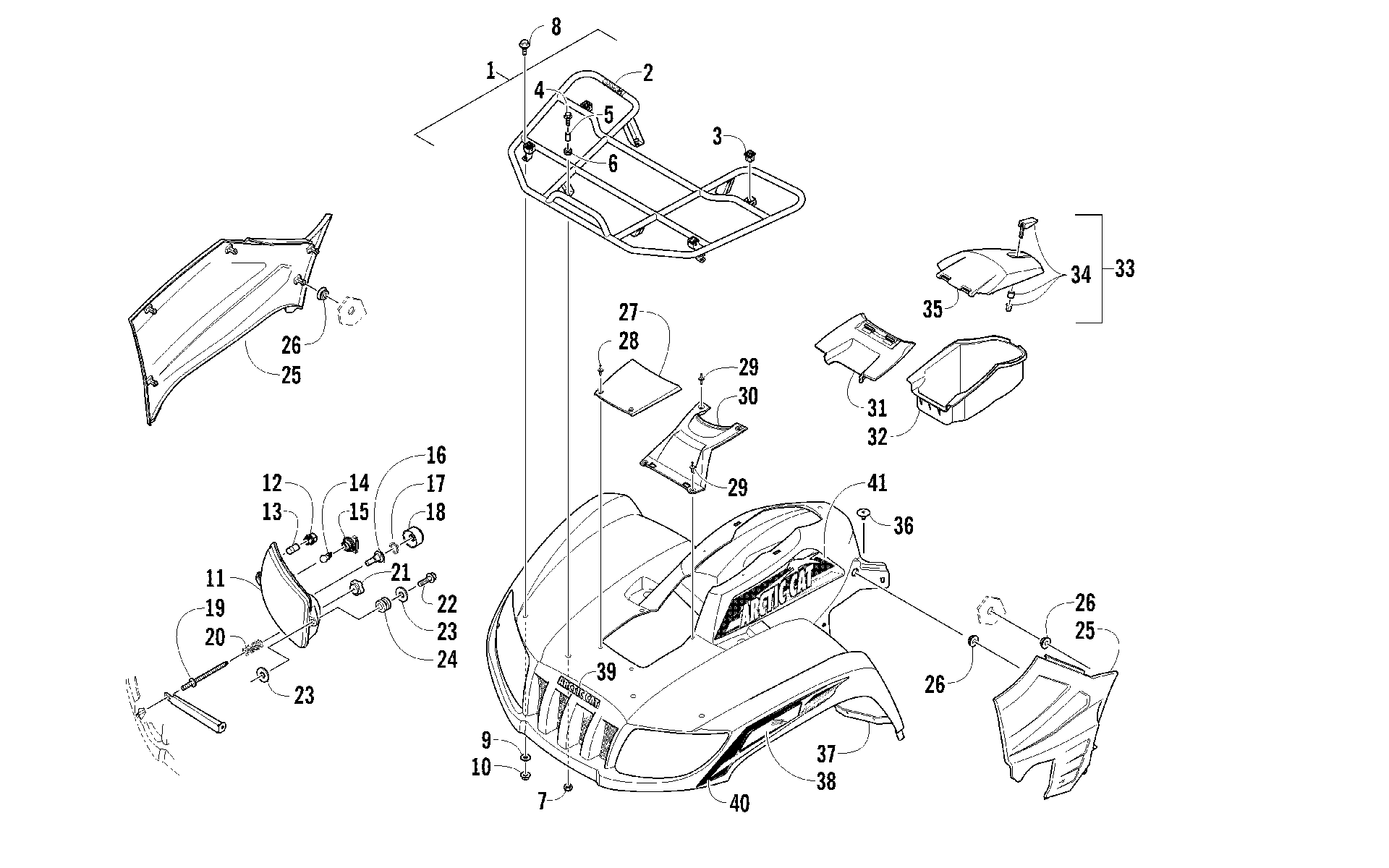

Схема передней части RACK, BODY PANEL, AND HEADLIGHT ASSEMBLIES [95919] для ATV 700 EFT RED [A2012IBT4EETR]
Схема
Детали
![Передняя часть RACK, BODY PANEL, AND HEADLIGHT ASSEMBLIES [95919]](/upload/schemas/6335e0433a6bc5.66815632.gif)
Номер
Наименование детали
Цена
1
Передний багажник Arctic Cat art. 2506-106
от 21 780 ₽
2
DECAL,WARNING-TRV RACK (100 LB.) art. 0411-576
По запросу
3
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
4
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
5
Втулка крепежная Arctic Cat art. 0423-669
По запросу
6
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
7
Nut, Hex art. 8432-802
По запросу
8
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
9
Washer art. 8050-222
По запросу
10
Гайка Arctic Cat art. 0423-540
По запросу
11
HEADLIGHT,LH- ASSY (ECE) (inc. 12-18) art. 0509-037
По запросу
11
HEADLIGHT,RH-ASSY (ECE) (inc. 12-18) art. 0509-036
По запросу
12
SOCKET,BULB-POSITION W5W ECE art. 0409-102
По запросу
13
BULB,POSITION W5W ECE art. 0409-101
По запросу
14
BULB,TURN-SIGNAL 3757KA ECE art. 0409-099
По запросу
15
SOCKET,BULB-RA TS 3757 ECE art. 0409-100
По запросу
16
BULB,H/L HS-1 35/35W ECE art. 0409-096
По запросу
17
Retainer,H/L art. 0409-097
По запросу
18
BOOT,H/L-RUBBER ECE art. 0409-098
По запросу
19
Stud, Adjuster - Headlight art. 0423-514
от 350 ₽
20
SPRING,ADJUSTMENT-HEADLIGHT art. 0423-522
от 210 ₽
21
KNOB,ADJUSTMENT-M5 art. 0423-513
По запросу
22
Screw, Self-Tapping art. 0623-785
По запросу
23
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
24
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
25
Пластик боковой правый Arctic Cat art. 2406-300
от 5 200 ₽
25
Пластик боковой левый Arctic Cat art. 2406-419
По запросу
26
Втулка Arctic Cat art. 0423-678
от 326 ₽
27
Крышка доступа к радиатору Arctic Cat art. 1406-358
По запросу
28
Клипса Arctic Cat art. 0423-535
от 263 ₽
29
Клипса Arctic Cat art. 0623-362
от 90 ₽
30
Крышка фальшбака Arctic Cat art. 1406-484
По запросу
31
Крышка бардачка Arctic Cat art. 0470-513
По запросу
32
Бардачок Arctic Cat art. 1406-573
от 4 998 ₽
33
Крышка бардачка с замком Arctic Cat art. 2506-234
По запросу
34
Защелка бардачка Arctic Cat art. 1406-599
от 2 048 ₽
35
Крышка бардачка Arctic Cat ( 2506-234 , без замка) art. 0470-514
По запросу
36
Винт Arctic Cat art. 0423-101
от 263 ₽
37
PANEL,FENDER-FRONT (RED) art. 2406-520
По запросу
38
REFLECTOR,FRONT-RH art. 0411-818
По запросу
38
REFLECTOR,FRONT-LH art. 0411-819
По запросу
39
Наклейка "Arctic Cat" art. 1411-725
По запросу
40
DECAL,FENDER-FRONT-RED-RH (A-BODY) art. 2411-674
По запросу
40
DECAL,FENDER-FRONT-RED-LH (A-BODY) art. 2411-675
По запросу
41
DECAL,SIDE-RED-RH (A-BODY) art. 2411-676
По запросу
41
DECAL,SIDE-RED-LH (A-BODY) art. 2411-677
По запросу
