модель 2012 года
- Модель 700
- Код модели ATV 700 EFT RED [A2012IBT4EETR]

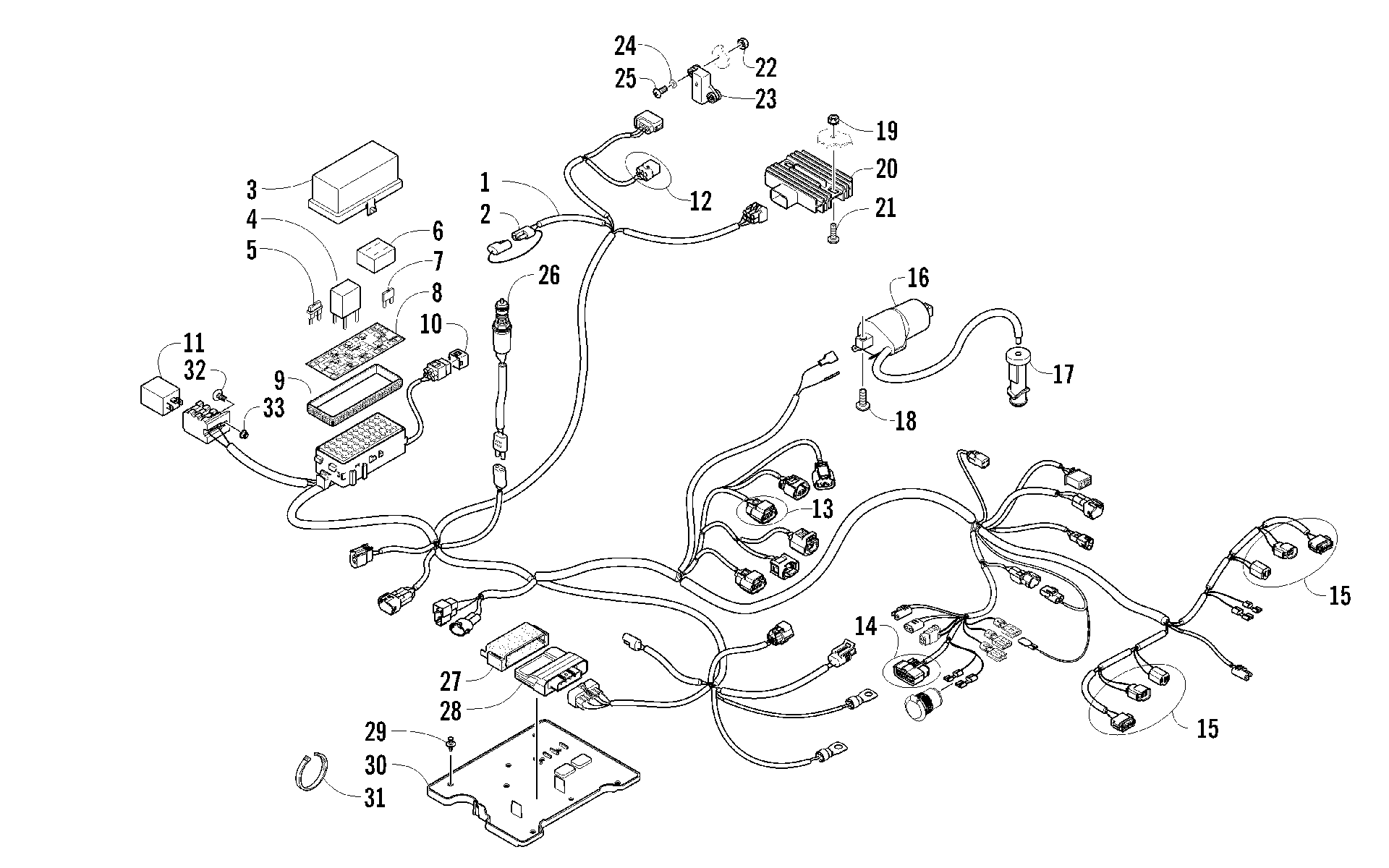

Схема жгута проводов ASSEMBLY [100280] для ATV 700 EFT RED [A2012IBT4EETR]
Схема
Детали
![Жгут проводов ASSEMBLY [100280]](/upload/schemas/6335ffdf787b77.26435815.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN (010 700 FIS/TRV EU) (inc. 2-10) art. 0486-348
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Relay (4-Pin) 20 Amp (4-Pin) - 20 Amp art. 0430-045
от 2 250 ₽
5
Диод Arctic Cat art. 0430-034
от 978 ₽
6
Holder, Fuse art. 0430-037
По запросу
7
Fuse - 30 Amp art. 0430-030
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
8
DECAL,POWER DISTRIBUTION MODULE art. 2411-080
По запросу
9
Seal art. 0430-086
По запросу
10
COVER,DIAGNOSTIC CONNECTOR art. 0430-097
По запросу
11
FLASHER,TURN-SIGNAL (06 ACE MODELS) art. 0430-049
По запросу
12
KIT,TILT SENSOR CONNECTOR REPAIR art. 1436-416
По запросу
13
REPAIR,KIT-ISC art. 0437-071
По запросу
14
KIT,LCD GAUGE CONNECTOR REPAIR art. 1436-415
По запросу
15
Repair Kit, Connector - Headlight/Turn Signal/Position art. 1436-424
По запросу
16
Катушка зажигания Arctic Cat art. 0824-043
от 11 700 ₽
Аналог
3 000 ₽
Требуется 1 шт.
Подписаться
17
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
18
Болт Arctic Cat art. 8476-620
По запросу
19
Nut art. 0623-038
от 110 ₽
20
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
21
Screw, Machine art. 8476-625
от 160 ₽
22
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
23
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
24
Washer art. 0123-802
от 110 ₽
25
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
26
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
27
CUSHION,CASE-ECU art. 0430-076
По запросу
28
ECU,EFI-H1-PROGRAMMED-B'08 700H1 EU FIS art. 0530-030
По запросу
29
Клипса Arctic Cat art. 0623-362
от 90 ₽
30
Площадка крепления электрики Arctic Cat art. 2406-643
от 2 920 ₽
31
Зажим Arctic Cat art. 0123-788
По запросу
31
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
32
Screw, Machine art. 8476-516
По запросу
33
Nut, Lock art. 8427-502
По запросу
